691104700002

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 1047系列, 2路, 5mm节距, 通孔安装, 焊接端接, 蓝色
供应商型号: 710-691104700002
供应商: Mouser
标准整包数: 1

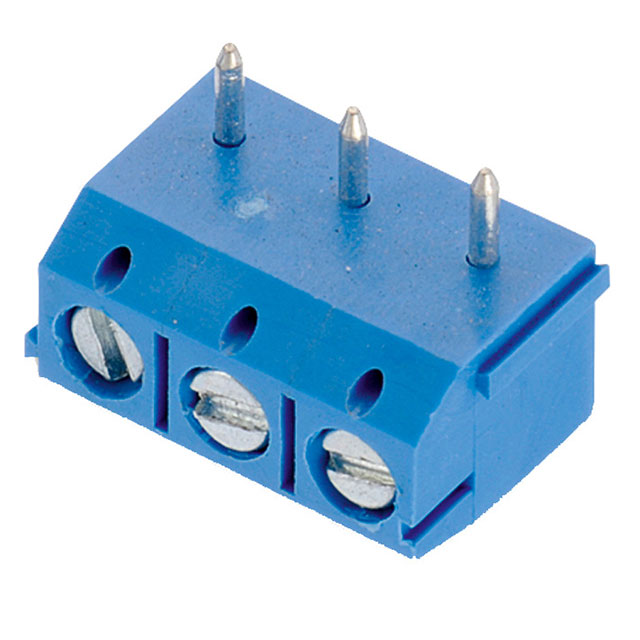

WURTH 接线板-线至板 691104700002

691104700002概述


    产品简介


    SERIE 1047 系列垂直插入模块化压力夹具连接器是一款具有5.0mm间距的电子元器件,主要用于各种电子设备中的电气连接。该系列连接器采用耐用材料制造,确保了在严苛工作环境下的可靠性和耐久性。主要应用于工业控制、自动化系统、通信设备等领域,可提供稳定的电力和信号传输。

    技术参数


    | 参数类别 | 具体参数 |

    | 绝缘材料 | PA 66 |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 蓝色 |
    | 金属外壳材质 | 黄铜(CuZn) |
    | 接线柱螺丝槽类型 | “-”型 |
    | 导线保护盖材质 | 不锈钢 |
    | 焊接尾部电镀 | 锡 |
    | 操作温度范围 | -40°C 至 105°C |
    | 认证标准 | E315414 |
    | 电流额定值 | 16A |
    | 工作电压 | 250VAC |
    | 耐压强度 | 1.5KV |
    | 接触电阻 | 最大20毫欧姆 |
    | 固态导线规格 | 22-14AWG / 0.326-2.08mm² |
    | 绞合导线规格 | 22-14AWG / 0.326-2.08mm² |
    | 扭矩 | 2.6磅英尺 / 0.3牛米 |
    | 导线剥皮长度 | 5-6毫米 |
    | 螺丝规格 | M2.6 |
    | 节距 | 5.0毫米 |
    | 焊接工艺 | JDEC无铅波峰焊工艺 |

    产品特点和优势


    SERIE 1047 系列连接器拥有诸多优势,包括但不限于:
    - 高温稳定性:在-40°C至105°C的工作温度范围内表现稳定,适合各种极端环境;
    - 高可靠性:通过了严格的认证标准,保证了在各种应用场合下的稳定性和可靠性;
    - 机械强度:采用黄铜材料制成的金属外壳和不锈钢导线保护盖,增强了整体结构的耐久性和抗腐蚀能力;
    - 电气性能优越:其接触电阻极低,能够确保高效电力传输,同时具备较高的电流和电压额定值;
    - 符合环保要求:RoHS合规,且通过了UL94-V0阻燃测试,减少了对环境的影响。

    应用案例和使用建议


    根据技术手册中的描述,该连接器适用于多种工业设备,如自动化控制系统、通信设施和汽车电子设备。例如,在工业控制场景中,SERIE 1047 可以用于工厂自动化系统的电气连接,确保生产过程中的电力供应和信号传输稳定。
    使用建议:
    - 在安装过程中,务必按照手册的要求正确剥除导线外皮,避免过长或过短导致接触不良;
    - 在焊接过程中,要确保使用JDEC无铅波峰焊工艺,防止对元器件造成损坏;
    - 在长期运行后,应定期检查连接器的状态,确保没有松动或磨损现象,必要时进行更换。

    兼容性和支持


    该系列连接器与其他标准电气设备具有良好的兼容性,方便集成到现有系统中。Wurth Elektronik作为制造商,提供了详尽的技术文档和支持服务,帮助客户解决在使用过程中可能遇到的问题。此外,用户可以通过官方渠道获得配件和技术咨询。

    常见问题与解决方案


    1. 问题:如何确保连接器安装牢固?
    - 解决方案:按照手册的要求正确剥除导线外皮,并使用专用工具将导线固定在连接器内,最后再紧固螺丝,确保连接牢固。
    2. 问题:安装时发现接触电阻偏高怎么办?
    - 解决方案:重新检查导线剥皮长度及安装方法,确保没有杂质影响接触效果,必要时更换新的连接器或导线。

    总结和推荐


    SERIE 1047 系列连接器凭借其卓越的性能和稳定性,成为了工业控制领域的理想选择。无论是高温稳定性还是机械强度,该系列产品都表现出色。鉴于其广泛的适用性和优秀的用户体验,强烈推荐在需要高可靠性连接器的应用场合中使用该产品。

691104700002参数

参数
长*宽*高 11.2mm(长度)*10mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691104700002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691104700002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691104700002 691104700002数据手册

691104700002封装设计

查看详情并下载
Symbol
Footprint
3D Model
