691241600004

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2416系列, 4路, 10.16mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 1908683
供应商: 海外现货
标准整包数: 100
WURTH 接线板-线至板 691241600004

691241600004概述

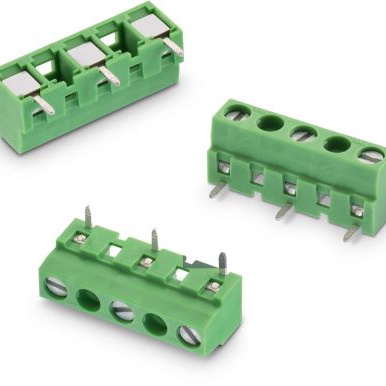

    产品介绍:Würth Elektronik eiSos 系列 2416 垂直插入式连接器

    1. 产品简介


    本产品为Würth Elektronik eiSos系列 2416垂直插入式连接器,专为一般电子设备设计。其主要特点是采用10.16毫米垂直插入设计,并配备上升笼式端子夹。该连接器主要用于要求一定安全性和可靠性的电子电路中,但并不适合应用于军事、航空航天、核控制、交通运输等需要更高安全标准的应用领域。

    2. 技术参数


    - 尺寸(单位:毫米)
    - 长度(L):35.56 mm
    - 引脚间距(Pitch P):10.16 mm
    - 引脚数(Pins):4个
    - 引脚到引脚距离(Pin to Pin (Middle)):30.48 mm
    - 电气特性
    - 工作电压:300-750 V (AC)
    - 额定电流:14 A
    - 绝缘材料:PA6/66
    - 接触材料:铜合金
    - 接触电镀:镍
    - 端子螺丝材料:钢
    - 端子螺丝电镀:锌
    - 工作环境
    - 操作温度范围:-30°C 到 +120°C

    3. 产品特点和优势


    - 高可靠性:额定电流可达14A,适合在高电流环境下稳定工作。
    - 兼容性强:适用于多种不同标准的电气特性,保证其在各种电气连接中都能良好配合。
    - 耐高温性:能够在高达120°C的温度下工作,适合恶劣环境下的应用。
    - 环保认证:符合RoHS标准,无铅化生产,环保且易于回收处理。

    4. 应用案例和使用建议


    - 应用案例:常用于工业自动化设备、汽车电子控制系统、通信设备等场合。
    - 使用建议:
    - 确保连接器安装位置稳固,避免物理冲击。
    - 定期检查和清洁接触面,确保良好的电气接触。
    - 在安装过程中,要严格按照技术手册中的安装指南进行操作,以避免损坏连接器。

    5. 兼容性和支持


    - 兼容性:与Würth Elektronik的其他产品兼容,但在使用非配套产品时需自行验证其可靠性。
    - 技术支持:制造商提供相关的技术支持和服务,如用户遇到问题,可通过官方网站获取帮助。

    6. 常见问题与解决方案


    - Q:如何清洁连接器?
    - A: 推荐使用不含有机酸的挥发性溶剂清洁,避免使用含有水或腐蚀性清洁剂,以免损坏连接器。
    - Q:如何保证焊接质量?
    - A: 必须按照WE技术焊接规范进行焊接,避免使用未经验证的焊接方法,否则将影响产品的保修。
    - Q:焊接过程中的温度控制?
    - A: 首个波峰焊温度区间建议在235°C至260°C之间,时间为5秒。预热区最高温度不超过130°C,时间不少于70秒。

    7. 总结和推荐


    总体来说,Würth Elektronik eiSos系列 2416 垂直插入式连接器是一款功能强大且适应性广泛的电子元器件,尤其适合于工业自动化、汽车电子、通信设备等领域。尽管存在一些适用限制,但它仍然是众多应用场合的优选。如果对安全性和可靠性有较高要求的应用项目,强烈推荐选择此款产品。

691241600004参数

参数
长*宽*高 35.56mm*10mm*8.1mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691241600004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691241600004数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691241600004 691241600004数据手册

691241600004封装设计

查看详情并下载
Symbol
Footprint
3D Model
