686718200001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-FFC 系列, 18 路, 白色
供应商型号: BN-686718200001
供应商: 海外现货
标准整包数: 1

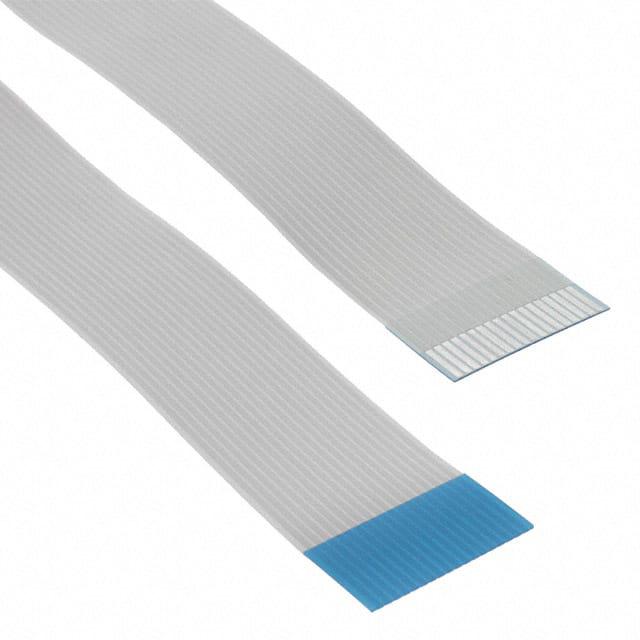

WURTH 扁平带状线缆 686718200001

686718200001概述

    WR-FFC Flat Flexible Cable 技术手册解析

    1. 产品简介


    WR-FFC Flat Flexible Cable(柔性扁平电缆) 是一款专为通用电子设备设计的电子组件。这款电缆采用高可靠性的设计,适用于消费电子、计算机接口、显示器连接等领域。产品型号为686718200001,属于Type 2系列,具有1.00mm的间距。

    2. 技术参数


    | 参数 | 值 | 单位 | 允许公差 |

    | 引脚数 | 18 | - | - |
    | 间距(P) | 1 | mm | ±0.08mm |
    | 总间距(Pt) | 17 | mm | ±0.1mm |
    | 长度(L) | 200 | mm | ±5mm |
    | 宽度(W) | 19 | mm | ±0.1mm |
    | 边缘距离(M) | 1 | mm | ±0.12mm |
    | 导体宽度(Cw) | 0.7 | mm | ±0.03mm |
    | 导体厚度(Ct) | 0.035 | mm | ±0.01mm |
    | 支撑带长度1(D1) | 10 | mm | ±2mm |
    | 支撑带长度2(D2) | 10 | mm | ±2mm |
    | 暴露区长度1(S1) | 5 | mm | ±1mm |
    | 暴露区长度2(S2) | 5 | mm | ±1mm |
    | 支撑带厚度(St) | 0.225 | mm | ±0.01mm |
    | 绝缘厚度(Ft) | 0.043 | mm | ±0.01mm |
    电气特性:
    - 额定电流(IR):1A(最大)
    - 工作电压:60V
    - 绝缘电阻(RISO):500V(DC)时≥1000MΩ
    - 耐压:500V(AC)下无击穿(1分钟)
    机械特性:
    - 绝缘材料伸长率:60%(最小)
    - 抗拉强度:35N/mm²(最小)
    - 弯曲测试(180°):至少20次
    - 磨损测试:至少10000次

    3. 产品特点和优势


    耐用性: WR-FFC Flat Flexible Cable 具有高达2000万次插拔寿命,确保长期稳定的工作表现。
    材料选择: 选用PET(聚对苯二甲酸乙二醇酯)作为绝缘材料,确保优异的耐热、耐磨和绝缘性能。接触材料采用铜,并进行镀锡处理以增强导电性。
    适用温度范围: 可在-30°C至+105°C之间稳定工作,适应各种恶劣环境条件。
    可靠性认证: 符合RoHS标准和REACH标准,确保环保且安全。

    4. 应用案例和使用建议


    应用场景:
    - 消费电子设备中的连接线缆
    - 计算机主板上的数据传输线
    - 显示器、键盘、鼠标等外设接口连接
    使用建议:
    - 在安装过程中应避免过度弯曲或拉扯电缆,以防损坏。
    - 确保连接器与插座对准后再插入,避免误操作导致引脚损坏。
    - 存储期间注意保持适宜的温湿度条件,避免长时间暴露于直射阳光下。

    5. 兼容性和支持


    兼容性: WR-FFC Flat Flexible Cable 设计用于配合Würth Elektronik其他产品使用,如连接器、适配器等。但不建议与其他品牌的产品混合使用,以免影响兼容性和可靠性。
    技术支持: Würth Elektronik 提供详尽的技术文档和支持服务,包括产品选型指南、设计手册和故障排除手册。如有疑问,可联系当地的销售工程师获得帮助。

    6. 常见问题与解决方案


    问题1:电缆断裂如何处理?
    - 解决方案:检查安装过程中是否有过度拉扯或弯曲的情况,重新按照正确的方式安装并注意使用环境。
    问题2:连接器接触不良怎么办?
    - 解决方案:确认连接器是否正确安装到位,清洁连接器的接触面,去除可能存在的污垢或氧化层。
    问题3:电缆表面出现磨损痕迹怎么办?
    - 解决方案:检查周围是否存在尖锐物体或硬物可能导致磨损,必要时更换新的电缆以防止信号干扰。

    7. 总结和推荐


    总体评价:
    WR-FFC Flat Flexible Cable 以其出色的耐用性、稳定的工作性能和广泛的温度适应能力,在多个应用场景中表现出色。它不仅满足了日常电子设备的需求,还能够在特定条件下发挥出良好的性能。此外,其环保材料的选择也符合现代绿色生产的趋势。
    推荐使用:
    鉴于其卓越的设计和广泛的应用范围,我们强烈推荐在各类消费电子产品中使用WR-FFC Flat Flexible Cable。无论是家用电器还是专业级设备,都能享受到其带来的便捷和高效。如果您需要任何进一步的技术支持或咨询服务,Würth Elektronik的专业团队随时待命为您提供帮助。

686718200001参数

参数
长*宽*高 200mm(长度)*19mm(宽度)
零件状态 在售
包装方式 散装

686718200001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686718200001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686718200001 686718200001数据手册

686718200001封装设计

查看详情并下载
Symbol
Footprint
3D Model
