686708100001

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, WR-FFC 系列, 8 路
供应商型号: ET-2520309
供应商: 海外现货
标准整包数: 1

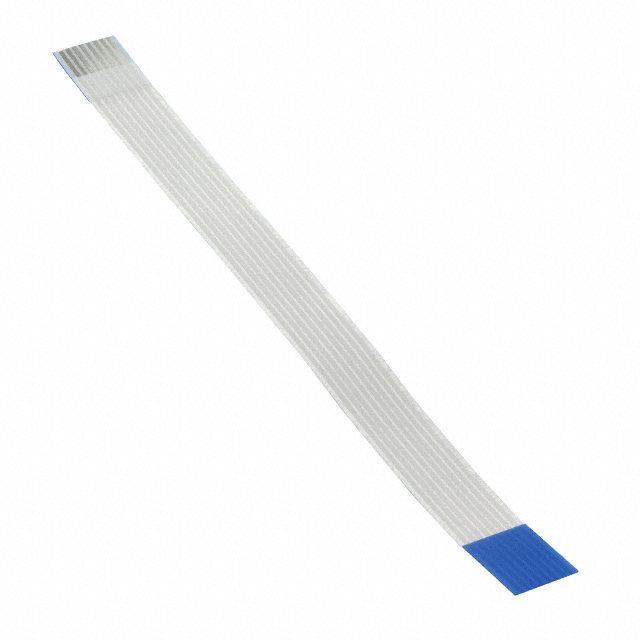

WURTH 扁平带状线缆 686708100001

686708100001概述

    WR-FFC Flat Flexible Cable 技术手册

    产品简介


    WR-FFC Flat Flexible Cable(柔性扁平电缆)是一种专为一般电子产品设计和开发的电子元器件。这种电缆适用于广泛的消费电子设备,如手机、笔记本电脑、平板电脑以及其他需要灵活连接的应用场合。WR-FFC 具备高耐用性和可靠性,能够在各种严苛的环境中稳定工作。

    技术参数


    - 外形尺寸
    - 长度 L:100 mm ±3 mm
    - 宽度 W:9 mm ±0.1 mm
    - 引脚数:8
    - 节距 P:1 mm ±0.08 mm
    - 节距总长 Pt:7 mm ±0.1 mm
    - 边缘间距 M:1 mm ±0.12 mm
    - 导体宽度 Cw:0.7 mm ±0.03 mm
    - 导体厚度 Ct:0.035 mm ±0.01 mm
    - 支撑带长度 D1:10 mm ±2 mm
    - 支撑带长度 D2:10 mm ±2 mm
    - 暴露长度 S1:5 mm ±1 mm
    - 暴露长度 S2:5 mm ±1 mm
    - 支撑带厚度 St:0.225 mm ±0.01 mm
    - 绝缘层厚度 Ft:0.043 mm ±0.01 mm
    - 电气特性
    - 额定电流 IR:1 A
    - 工作电压:60 V
    - 绝缘电阻 RISO:500 V (DC) ≥ 1000 MΩ
    - 耐压:1 min 无击穿 500 V (AC)
    - 导体电阻 R:1.09 Ω/m
    - 接触电阻 R:20 mΩ
    - 机械特性
    - 绝缘体伸长率:60 % min.
    - 抗拉强度:35 N/mm² min.
    - 弯曲测试(180°):20 次 min.
    - 磨损测试:10000 次 min.
    - 环境特性
    - 工作温度范围:-30 °C 至 +105 °C
    - 耐热性:110 °C x 96 HRS
    - 防潮性:40 °C, 95% RH x 96 HRS
    - 认证
    - RoHS 认证:合规
    - REACH 认证:符合或已申报
    - cULus 认证:E328849

    产品特点和优势


    - 高耐用性:2000 次插拔循环,适合频繁插拔的应用场合。
    - 优异的电气性能:低接触电阻(≤20 mΩ),高绝缘电阻(≥1000 MΩ),确保信号传输的稳定性。
    - 高强度材料:PET 材料制成的绝缘层具有优异的伸长率和抗拉强度,确保长时间使用的稳定性。
    - 灵活性:柔韧的设计使其能够在有限的空间内实现可靠的连接。

    应用案例和使用建议


    - 应用案例:WR-FFC 广泛应用于消费电子设备、医疗设备、工业自动化等领域。例如,在笔记本电脑和平板电脑中,它常用于连接显示屏和主板,提供灵活且稳定的信号传输。
    - 使用建议:
    - 安装时:确保插拔过程中不要施加过大的力,避免损坏导线和绝缘层。
    - 清洁时:避免使用刷子进行清洗,以免损坏功能相关区域。建议使用湿布轻轻擦拭。
    - 维护:避免长期暴露在高温或潮湿环境中,以延长使用寿命。

    兼容性和支持


    - 兼容性:WR-FFC 设计与 Würth Elektronik 的其他配套产品兼容,确保整体系统的可靠性和一致性。
    - 支持:Würth Elektronik 提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题 1:插拔时手感异常,可能的解决方案是检查连接器是否有污物或异物。
    - 问题 2:长时间使用后出现接触不良,可能的原因是氧化或磨损。建议定期检查并清理接触点。
    - 问题 3:在极端环境下工作不稳定,可能是由于温度或湿度超出额定范围。应确保工作环境符合产品技术要求。

    总结和推荐


    WR-FFC Flat Flexible Cable 是一款高性能、高可靠性的柔性电缆,适用于广泛的应用场合。其高耐用性、优异的电气特性和灵活的设计使其成为许多应用的理想选择。尽管它不适用于需要极高的安全性和可靠性标准的应用场合,但对于大多数消费电子设备来说,WR-FFC 是一个值得信赖的选择。如果您正在寻找一种既灵活又可靠的电缆解决方案,我们强烈推荐 WR-FFC。

686708100001参数

参数
长*宽*高 100.08mm(长度)*9mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装

686708100001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686708100001数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 686708100001 686708100001数据手册

686708100001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8638 ¥ 32.649
10+ $ 3.4002 ¥ 28.7317
50+ $ 3.1259 ¥ 26.4143
100+ $ 2.8529 ¥ 24.1074
250+ $ 2.6033 ¥ 21.9982
库存: 65
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.64
