434123043816

产品分类: 轻触开关
厂牌: WURTH
产品描述: Wurth Elektronik 轻触开关, 焊接接端, 尺寸 6 x 3.5mm, 表面, 单刀单掷
供应商型号: ET-1868026
供应商: 海外现货
标准整包数: 10

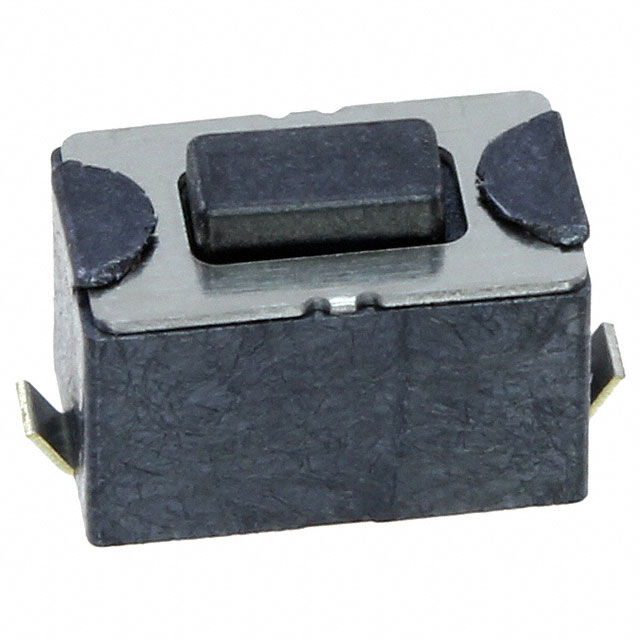

WURTH 轻触开关 434123043816

434123043816概述

    WS-TASV J-Bend SMT Tact Switch 技术手册

    1. 产品简介


    WS-TASV J-Bend SMT轻触开关是一种专门设计用于一般电子设备中的电子元器件。该开关采用SMT(表面贴装技术)安装方式,适用于各种消费电子、家用电器以及需要机械按钮操作的应用场景。轻触开关广泛应用于手机、遥控器、键盘和其他需要按压反馈的设备中。

    2. 技术参数


    - 尺寸:6.0 x 3.5 mm
    - 高度:4.3 mm
    - 电气特性:
    - 额定电流:50 mA
    - 额定电压:12 V (DC)
    - 初始接触电阻:100 mΩ最大值
    - 寿命后接触电阻:1 Ω最大值
    - 绝缘电阻:100 MΩ最小值
    - 耐压:250 V (AC) 1分钟
    - 触发时间:10 ms最大值
    - 机械特性:
    - 操作力:160 g ±50g
    - 行程:0.25 mm ±0.1mm
    - 电寿命:50,000次循环

    3. 产品特点和优势


    WS-TASV J-Bend SMT轻触开关具备以下独特功能和优势:
    - 高可靠性:耐压测试可达250 V (AC),绝缘电阻达到100 MΩ,确保长期稳定可靠。
    - 低接触电阻:初始接触电阻仅为100 mΩ,保证信号传输效率。
    - 长使用寿命:经过严格寿命测试,保证50,000次操作循环,满足大多数应用需求。
    - 紧凑设计:体积小巧,仅6.0 x 3.5 mm,适合在有限空间内集成使用。
    - 耐高温:操作温度范围为-40°C至+85°C,适应恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:WS-TASV J-Bend SMT轻触开关广泛应用于遥控器、汽车音响、家电控制面板等设备中。
    - 使用建议:
    - 设计注意事项:在焊接过程中应保持开关处于原位,避免在波峰焊接时被焊波损坏。
    - 清洗处理:如果开关可洗,应在焊接后至少等待24小时再进行清洗,以防止冷却过程中吸入清洗剂。

    5. 兼容性和支持


    - 兼容性:WS-TASV J-Bend SMT轻触开关与主流SMT生产线兼容,适用于多种电路板设计。
    - 支持和服务:Würth Elektronik提供详细的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    - Q1:轻触开关的接触电阻超标?
    - 解决方法:检查焊接过程是否正确,确认接触点无氧化和污染物。
    - Q2:开关操作力异常?
    - 解决方法:检查是否有外力影响,或重新校准操作力测试设备。

    7. 总结和推荐


    WS-TASV J-Bend SMT轻触开关是一款高性能的电子元器件,具有高可靠性、长使用寿命和广泛的适用性。对于需要机械按钮反馈的应用场景,我们强烈推荐使用此产品。同时,在设计和使用过程中需要注意一些特定条件,以确保最佳性能。

434123043816参数

参数
电流额定值 -
电压额定值 -
执行器高度 4.3mm
执行器行程 250μm
机械寿命 50000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 6mm*3.5mm*4.3mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

434123043816厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

434123043816数据手册

厂牌 PDF简要描述 下载
WURTH 轻触开关 WURTH 434123043816 434123043816数据手册

434123043816封装设计

查看详情并下载
Symbol
Footprint
3D Model
