621308242921

厂牌: WURTH
产品描述: 2mm 8pin 2A 金 黑色
供应商型号: 732-621308242921TR-ND
供应商: Digi-Key
标准整包数: 1

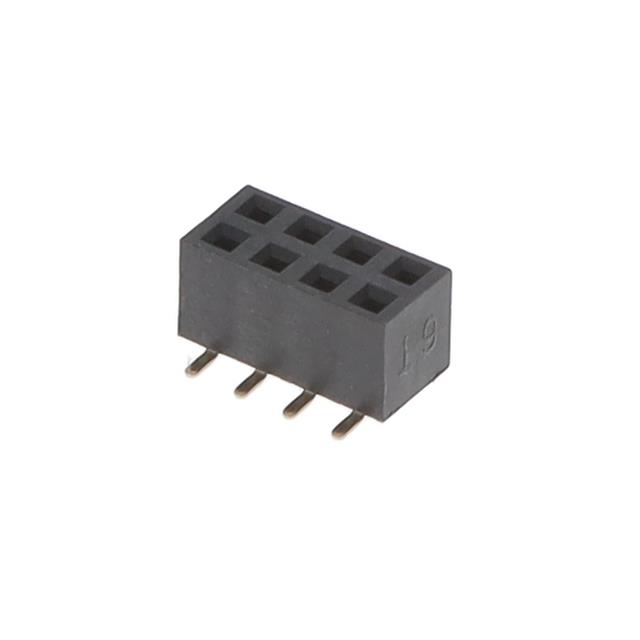

WURTH 矩形连接器 - 针座 - 插座/母插口 621308242921

621308242921概述

    WR-PHD 2.00mm SMT Straight Dual Bottom Entry Socket Header 技术手册

    1. 产品简介


    WR-PHD 2.00mm SMT 直插双排底部进线插座头 是一种适用于通用电子设备的表面贴装技术(SMT)插座头。这种插座头采用直插双排底部进线设计,广泛应用于消费电子、通信设备、工业控制等领域,为电子电路提供可靠的连接接口。

    2. 技术参数


    - 外形尺寸:
    - 长度 (L): 8.4 mm ±0.25 mm
    - 宽度 (W): 6.2 mm ±0.5 mm
    - 高度 (H): 4 mm ±0.2 mm
    - 插针间距 (Pitch): 2 mm
    - 电气特性:
    - 引脚数 (Pins): 8
    - 推荐焊盘图案:
    - 长度 (L): 8.4 mm
    - 引脚间距 (Pin to Pin Middle): 6 mm
    - 工作电压: 200 V (AC)
    - 额定电流 (IR): 2 A
    - 耐压 (Withstanding Voltage): 1 分钟 500 V (AC)
    - 接触电阻 (Contact Resistance): ≤ 20 mΩ
    - 绝缘电阻 (Insulation Resistance): ≥ 1000 MΩ
    - 材料特性:
    - 绝缘材料: PA9T
    - 绝缘材料阻燃等级: UL94 V-0
    - 接触材料: 铜合金镀金
    - 工作温度范围: -40 °C 至 +105 °C
    - 包装规范:
    - 带状包装宽度: 24 mm
    - 纸箱规格: 340 mm x 340 mm x 255 mm
    - 每箱组件数量: 8000 PCS

    3. 产品特点和优势


    - 高可靠性: 该插座头经过严格的测试,确保在各种环境下保持稳定的性能。
    - 耐用性: 可承受高达 50 个循环的插拔操作。
    - 优良的电气性能: 额定电流高达 2 A,工作电压可达 200 V (AC),耐压达 500 V (AC)。
    - 高绝缘性: 绝缘电阻不低于 1000 MΩ,确保良好的电隔离性能。
    - 易于安装: 采用表面贴装技术,简化装配过程。
    - 宽工作温度范围: 支持从 -40 °C 至 +105 °C 的宽广工作温度范围。

    4. 应用案例和使用建议


    - 应用案例: 该插座头适用于智能手机、智能穿戴设备、便携式医疗设备等多种便携式电子产品。这些设备需要紧凑而可靠的连接接口,以实现高效的数据传输和电源管理。
    - 使用建议: 在组装过程中,应遵循推荐的焊盘图案和焊接工艺,以确保良好的电气连接和机械稳定性。此外,在高温环境或长时间连续工作时,应注意散热,避免过热导致性能下降。

    5. 兼容性和支持


    - 兼容性: 该插座头与 Würth Elektronik eiSos GmbH & Co. KG 提供的其他同类产品兼容。对于非标准使用情况,需事先与厂商确认。
    - 支持: 供应商提供全面的技术支持和售后服务,包括在线资源下载、技术咨询和故障排除等。

    6. 常见问题与解决方案


    - 问题 1: 插座头接触不良。
    - 解决方案: 确保焊盘清洁无污垢,焊接工艺符合规范,检查是否有虚焊或短路。
    - 问题 2: 插拔寿命不足。
    - 解决方案: 确保正确使用,避免反复用力操作,按照规范进行安装和拆卸。
    - 问题 3: 焊接后外观变形。
    - 解决方案: 严格控制焊接温度和时间,使用合适的焊接工艺和工具。

    7. 总结和推荐


    WR-PHD 2.00mm SMT 直插双排底部进线插座头 是一款性能稳定、适用范围广的优质电子元器件。其高可靠性、优良的电气性能和广泛的温度适应性使其成为多种应用场景的理想选择。尽管存在某些使用限制(如军事、航空航天等高安全要求领域),但对大多数通用电子设备而言,它是一款值得信赖的产品。强烈推荐给需要可靠连接解决方案的工程师和设计师。

621308242921参数

参数
排数 -
触头镀层 - 配接
针脚数 8pin
触头镀层厚度 - 配接 -
类型 -
颜色 黑色
间距-配接 2mm
防护等级 -
额定电流 2A
应用等级 工业级
零件状态 在售
包装方式 卷带包装

621308242921厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621308242921数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 621308242921 621308242921数据手册

621308242921封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 1.126 ¥ 9.4233
1600+ $ 1.0408 ¥ 8.7105
库存: 1600
起订量: 800 增量: 1
交货地:
最小起订量为:800
合计: ¥ 7538.64
