691336500004

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距4p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691336500004
供应商: 海外现货
标准整包数: 1

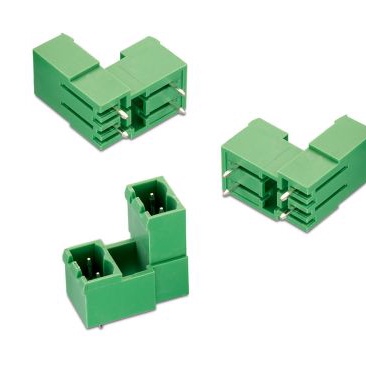

WURTH 接线座- 接头/插头和插口 691336500004

691336500004概述


    产品简介

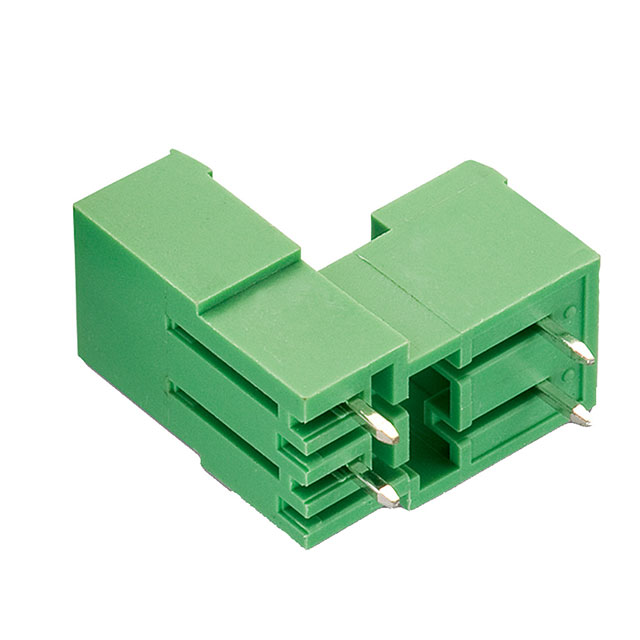

    SERIE 3365 是一款用于双层垂直连接的应用场景下的 PCB 头座,型号为 WR-TBL。该产品主要用于电子电路的连接和信号传输,适用于各种消费电子产品、工业控制设备以及通用电子设备等领域。其特点是采用耐用材料制成,具有高可靠性和安全性。

    技术参数


    | 参数 | 规格 |

    | 绝缘材料 | PA 66 |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 绿色 |
    | 接触针材料 | 黄铜 (CuZn) |
    | 焊尾镀层表面材料 | 锡 |
    | 工作温度范围 | -40 至 105°C |
    | RoHS 符合性 | 符合 |
    | 最大电流载流能力 | 15A |
    | 工作电压 | 300VAC |
    | 耐压值 | 1.6KV |
    | 接触电阻 | ≤ 20 mΩ |
    | 标准认证 | UL E315414 |
    | 引脚间距 | 5.08mm |

    产品特点和优势


    SERIE 3365 的特点在于其耐用性和高可靠性,采用了 UL94-V0 阻燃等级的绝缘材料,使其在恶劣环境中依然能够正常工作。此外,它具有良好的接触电阻(≤ 20 mΩ),确保了信号传输的稳定性。由于该产品符合 RoHS 标准,对于环保要求较高的场合尤其适用。SERIE 3365 在电气特性上的表现优异,能够承受较高的工作电压和耐压值,使得它能够在多种复杂的电子系统中稳定运行。

    应用案例和使用建议


    应用案例
    SERIE 3365 主要应用于各类电子设备中,例如消费电子产品、自动化设备和工业控制系统。一个典型的应用场景是机器人控制器内部的信号连接,它可以在紧凑的空间内提供稳定的信号传输。
    使用建议
    在安装时,需确保焊点质量良好,以避免虚焊或短路现象。同时,在焊接过程中应遵循 JEDEC 的无铅波峰焊接工艺标准,以保证焊接质量和长期可靠性。为了进一步提升系统的稳定性和可靠性,建议定期进行系统的电气特性测试和维护检查。

    兼容性和支持


    SERIE 3365 可与多种标准 PCB 连接器配合使用,适用于不同尺寸和类型的 PCB 板。厂家提供详尽的技术支持文档,确保用户能够正确安装和使用产品。对于高级应用场合,制造商还提供了专业的技术咨询和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查焊接点是否虚焊,重新焊接 |
    | 产品不能正常通电 | 检查电源线路和接地线路是否连接正确 |
    | 连接器过热 | 检查是否有足够的散热措施,确认是否过载 |

    总结和推荐


    综上所述,SERIE 3365 是一款高度可靠的 PCB 头座,适用于广泛的电子设备和系统中。其优良的电气特性和机械特性使其成为电子连接领域的理想选择。鉴于其卓越的性能和广泛的应用范围,我们强烈推荐此产品给需要高效、稳定信号传输的工程师和技术人员。

691336500004参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691336500004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691336500004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691336500004 691336500004数据手册

691336500004封装设计

查看详情并下载
Symbol
Footprint
3D Model
