744831047068

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 760V 6.8A 2 4.7mH@ 10 kHz 44mΩ 垂直安装,通孔安装 44.5mm*28mm*44.5mm
供应商型号: 732-10728-ND
供应商: Digi-Key
标准整包数: 1

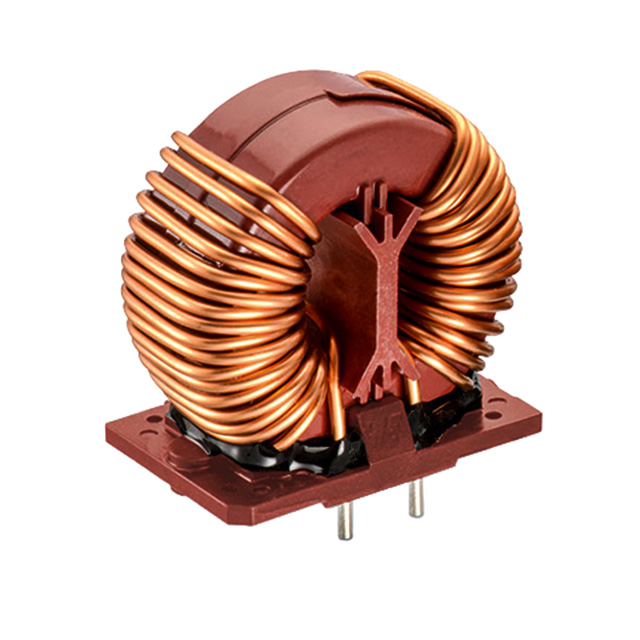

WURTH 共模滤波器 744831047068

744831047068概述


    产品简介


    WE-CMB HV Common Mode Power Line Choke(电源线共模扼流圈) 是一款专为一般电子设备设计的高性能电子元件。其主要功能是抑制电源线上的共模噪声和干扰,从而确保设备的稳定运行。这类电感器广泛应用于通信设备、工业控制设备、医疗设备等领域,尤其适用于需要提高电磁兼容性的场合。

    技术参数


    | 参数 | 规格 |

    | 尺寸(最大值) | 44.5 mm × 28.0 mm × 44.5 mm |
    | 针脚间距 | 10.0 mm ± 0.5 mm |
    | 最小焊盘直径 | 8.0 mm |
    | 额定电流 | 6.8 A (70°C) |
    | 直流电阻 | 2x44 mΩ (20°C) |
    | 共模阻抗(2x4.7 mH) | 10 kHz / 0.1 mA |
    | 额定电压 | 760 V AC(50 Hz) |
    | 绝缘测试电压 | 3000 V AC(50 Hz / 5 mA / 2 s)|

    产品特点和优势


    - 高可靠性:额定电流和额定电压参数确保了其在各种条件下的稳定性和可靠性。
    - 宽温度范围:工作温度范围为-40°C到+125°C,适应性强。
    - 优异的共模噪声抑制能力:能够有效抑制电源线上的共模噪声,提升设备的电磁兼容性。
    - 高过电压保护:额定电压高达760V AC,具有良好的过电压保护性能。

    应用案例和使用建议


    应用案例
    这款共模扼流圈广泛应用于通信设备中以抑制电磁干扰。例如,在某些通信基站中,由于其高频信号源的存在,共模噪声问题较为严重。通过使用WE-CMB HV Common Mode Power Line Choke,可以显著降低噪声水平,提高信号传输质量。
    使用建议
    - 在焊接过程中,请务必遵循推荐的波峰焊接曲线,避免损坏组件。
    - 确保组件安装在厚度为1.6 mm的PCB上,并使用自攻螺丝进行固定,以增加稳定性。
    - 存储时请避免暴露于阳光直射下,确保存储环境符合DIN EN 61760-2标准。

    兼容性和支持


    该产品与各种通用电子元件和设备兼容,适用于大多数常见的电路板布局。制造商Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术支持和售后服务,帮助客户解决问题并优化使用效果。

    常见问题与解决方案


    1. 问题:焊接时出现异常噪音
    - 解决方案:检查焊接曲线是否符合推荐标准。如不符合,请调整焊接曲线。
    2. 问题:长时间存放后无法正常焊接
    - 解决方案:建议在12个月内使用,超过12个月需重新评估其焊接性能。
    3. 问题:产品遭受外力冲击导致失效
    - 解决方案:在运输和安装过程中要小心轻放,防止受到强烈冲击。

    总结和推荐


    WE-CMB HV Common Mode Power Line Choke 在高电磁干扰环境中表现出色,能够有效抑制共模噪声,提升设备的电磁兼容性。它在通信、工业控制及医疗设备等领域有广泛应用。鉴于其高可靠性、宽温度范围和强大的噪声抑制能力,我们非常推荐将此产品用于对电磁兼容性要求较高的设备中。

744831047068参数

参数
线路数量 2
额定电压-AC 760V
额定电压-DC -
阻抗 -
电感值 4.7mH@ 10 kHz
直流电阻 44mΩ
额定电流 6.8A
长*宽*高 44.5mm*28mm*44.5mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

744831047068厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744831047068数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744831047068 744831047068数据手册

744831047068封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.38 ¥ 137.0801
50+ $ 14.8918 ¥ 124.6254
100+ $ 13.5346 ¥ 113.2673
250+ $ 12.3084 ¥ 103.0063
630+ $ 11.1852 ¥ 93.6064
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 137.08
