691351700005

厂牌: WURTH
产品描述: Wurth Elektronik 5mm间距5p插拔式接线端子 插头, 3517系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: BN-691351700005
供应商: 海外现货
标准整包数: 1

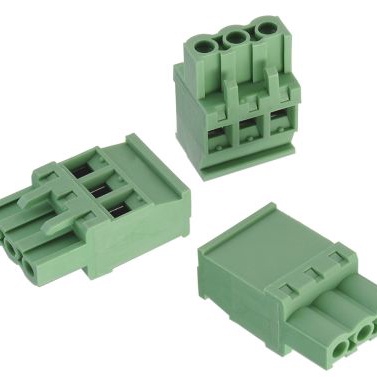

WURTH 接线座- 接头/插头和插口 691351700005

691351700005概述


    产品简介


    SERIE 3517是一款水平电缆接头插头,带有侧边固定钩,设计用于电力传输系统中的连接需求。这款电子元器件的主要功能是在各类电器设备和电力系统中提供可靠的电力传输连接。其应用领域广泛,适用于工业控制、交通运输(如汽车控制、船舶控制)、通信网络、医疗设备等需要高可靠性和安全性的场合。

    技术参数


    材料
    - 绝缘材料:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:镀锌钢
    - 螺丝槽型:"—"
    - 导线保护套:PhBz镀锡
    环境条件
    - 工作温度范围:-40°C 至 105°C
    - 符合标准:无铅和符合RoHS标准
    - 认证:cULus、VDE
    电气特性
    - 电流额定值:15A/17A
    - 工作电压:300VAC
    - 耐压强度:1.6KV/2.5KV
    - 接触电阻:最大20毫欧姆
    机械特性
    - 实心导线:24-12 AWG / 0.205-3.31 mm²
    - 绞合导线:24-12 AWG / 0.205-3.31 mm²
    - 扭矩:3.5 Lb-In / 0.40 Nm
    - 导线剥皮长度:6-7 mm
    - 螺丝规格:M3.0
    - 节距:5.00 mm
    包装
    - 盒装

    产品特点和优势


    1. 高可靠性:采用耐高温阻燃材料,确保在极端环境下依然能够正常工作。
    2. 广泛适用性:适用于多种电气和电子设备,具备良好的机械强度和抗腐蚀性。
    3. 认证齐全:通过了国际权威机构的多项认证,包括cULus、VDE等。
    4. 易于安装:配备了侧边固定钩,便于安装和拆卸。

    应用案例和使用建议


    应用案例
    SERIE 3517在工业自动化控制系统中广泛应用。例如,在电动机驱动系统中,该接头用于连接电源与电机控制器,以确保稳定的电力传输。此外,它也可应用于交通工具(如汽车、船舶)的电气系统中,确保在严苛的工作环境中仍能保持良好的性能。
    使用建议
    - 在使用过程中避免使用过大的力来操作接头,以免损坏接触穹顶导致功能失效。
    - 清洗时请不要将产品浸入水中或清洁剂中,建议使用挥发性有机溶剂,且不含残留物和适合塑料材质的溶液进行清洗。
    - 存储时需注意产品的湿度敏感性,即使包装密封良好也应在12个月内使用完毕,否则可能影响焊锡能力。

    兼容性和支持


    该产品设计用于与Würth Elektronik的配套产品一起使用,因此其最佳性能体现在与其他Würth Elektronik产品的协同工作中。厂商提供了详细的技术文档和支持服务,包括焊锡规范、清洁指南等。若客户有特殊要求或遇到任何问题,可以通过联系销售人员获取进一步的支持。

    常见问题与解决方案


    问题1:如何正确焊接?
    解决方案:必须按照Würth Elektronik的技术焊锡规范执行,使用不符合规范的焊锡方法将导致保修失效。用户需要自行验证其他焊锡方法的可靠性。
    问题2:如何清洁?
    解决方案:不要将产品浸泡在水或清洁剂中。使用挥发性有机溶剂清洗,不含残留物且适合塑料材质的溶液进行清洗。不推荐刷洗,避免过度用力造成损坏。

    总结和推荐


    SERIE 3517是一款设计精良、性能可靠的电缆接头插头,适用于各种需要高可靠性和安全性的应用场景。其独特的材料选择和广泛的认证确保了其在恶劣环境下的长期稳定工作。对于需要高性能电力连接的应用,强烈推荐使用SERIE 3517。用户应严格遵守使用说明和注意事项,以确保产品的最佳性能和寿命。

691351700005参数

参数
长*宽*高 25mm(长度)*12.6mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
