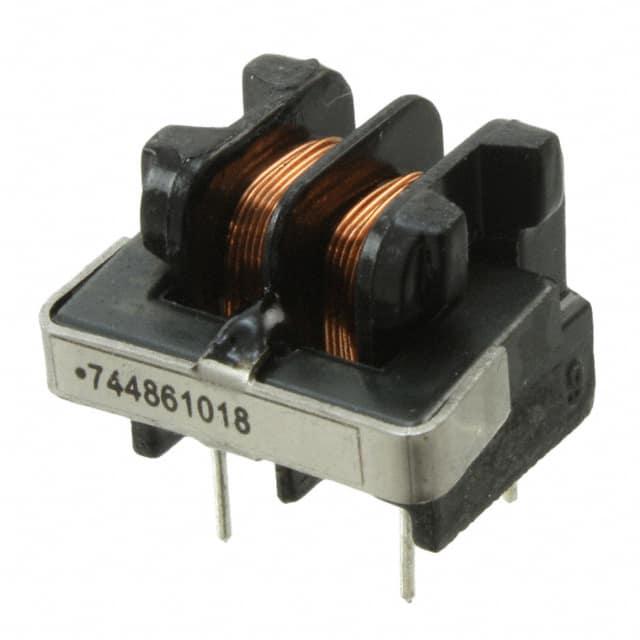

744861018

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 400V 1A 2 1.8mH@ 10kHz 310mΩ 水平安装,通孔安装 17mm*15.23mm*12.23mm
供应商型号: 732-744861018-ND
供应商: Digi-Key
标准整包数: 1
WURTH 共模滤波器 744861018

744861018概述


    产品简介


    WE-TFC Common Mode Power Line Choke(型号:744861018)是一款专为通用电子产品设计的共模电源线扼流圈。该产品主要用于抑制电源线中的共模干扰,确保电子设备能够稳定运行。共模扼流圈在多个领域有着广泛应用,如消费电子产品、工业控制设备和通信设备等。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 17.0 mm x 15.5 mm x 3.5 ±0.5 mm |
    | 引脚间距 | 7.0 ±0.3 mm |
    | 额定电流 | 1 A(最大) |
    | 额定电压 | 300 V AC(最大) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 绝缘耐压 | 2500 V AC |
    | 电感量 | 1.8 mH(±50%/-30%) |
    | 泄漏电感量 | 19 μH |
    | 直流电阻 | 0.31 Ω(最大) |
    | 认证 | RoHS, REACH, Halogen Free, AEC-Q200 Grade 1 |

    产品特点和优势


    1. 高共模抑制比:该共模扼流圈具有出色的共模抑制能力,能有效过滤高频噪声和干扰信号。
    2. 高可靠性:产品经过严格测试,符合多项国际标准认证,如RoHS、REACH和AEC-Q200等。
    3. 宽工作温度范围:可在极端温度条件下正常工作,适用于各种严苛环境。
    4. 紧凑尺寸:小体积设计,易于集成到现有系统中,节省空间。
    5. 高绝缘耐压:具备良好的绝缘性能,保证安全可靠的电气连接。

    应用案例和使用建议


    该共模扼流圈广泛应用于消费电子产品、工业控制设备和通信设备等领域。例如,在消费电子产品中,它可以用于抑制电源线上的共模噪声,提高设备的抗干扰能力和稳定性。
    使用建议:
    - 在设计电路时,应根据具体应用需求选择合适的引脚间距和安装方式。
    - 确保电路设计符合产品的电气特性和工作环境要求,以充分发挥其性能。
    - 定期检查设备的运行状态,及时处理可能存在的问题。

    兼容性和支持


    该产品与市场上主流的焊接工艺和清洗方法兼容,适合批量生产。制造商提供了详细的焊接曲线参考,便于客户进行生产工艺的设置。此外,Würth Elektronik eiSos GmbH & Co. KG还提供了一系列的技术支持和服务,包括售前咨询、售后服务和产品文档等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊点不良 | 确保焊接温度和时间符合技术规范要求 |
    | 设备在高温环境下工作时过热 | 降低电流负载,确保温度不超过额定范围 |
    | 产品在运输过程中受损 | 使用适当的包装材料,并避免重物挤压 |

    总结和推荐


    综上所述,WE-TFC Common Mode Power Line Choke(型号:744861018)是一款高效、可靠且多功能的电子元器件,适用于多种应用场景。其卓越的共模抑制能力、广泛的适用范围和严格的品质管控使其成为众多电子设备的理想选择。强烈推荐在需要抑制共模干扰的场合使用此产品。

744861018参数

参数
额定电压-AC 400V
额定电压-DC -
阻抗 -
电感值 1.8mH@ 10kHz
直流电阻 310mΩ
额定电流 1A
线路数量 2
长*宽*高 17mm*15.23mm*12.23mm
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

744861018厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744861018数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744861018 744861018数据手册

744861018封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9852 ¥ 33.6749
10+ $ 3.5984 ¥ 30.1141
50+ $ 3.1292 ¥ 26.1871
100+ $ 2.8164 ¥ 23.5699
200+ $ 2.5038 ¥ 20.9537
500+ $ 2.2904 ¥ 19.1677
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.67
直接购买
加入购物车
