303045018

产品分类: 其他射频器件
厂牌: WURTH
产品描述:
供应商型号: 3812656
供应商: 海外现货
标准整包数: 1
WURTH 其他射频器件 303045018

303045018概述

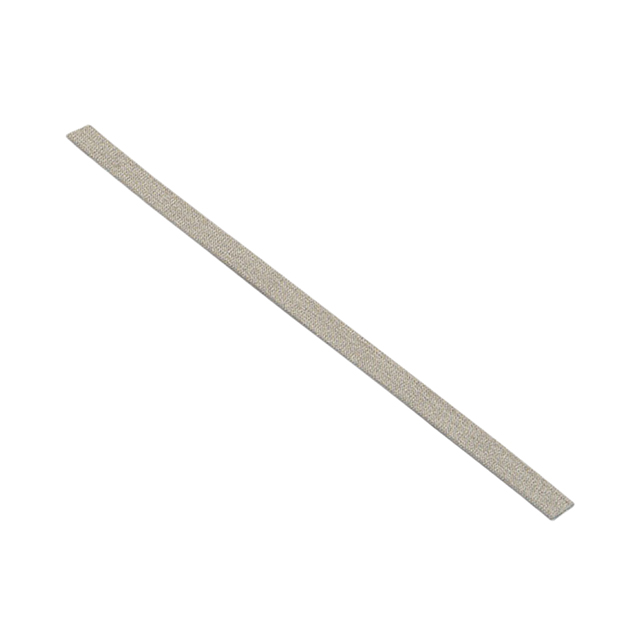

    WE-LT Conductive Shielding Gasket 技术手册解析

    产品简介


    WE-LT Conductive Shielding Gasket(以下简称"产品")是一种专门设计用于电磁干扰(EMI)屏蔽的导电衬垫。它主要用于一般的电子设备中,提供电磁屏蔽效果。该产品通过采用导电材料形成连续的电磁屏障,有效减少外部电磁干扰对内部电路的影响,从而提高电子设备的电磁兼容性。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 长度 | 1000 ±2.5 | mm |
    | 详细尺寸A | 4.5 ±0.5 | mm |
    | 详细尺寸B | 1.8 ±0.5 | mm |
    | 表面电阻 | 0.08 | Ω |
    | 屏蔽效能(100 MHz) | 80 | dB |
    | 屏蔽效能(1 GHz) | 75 | dB |
    | 工作温度范围 | -40 到 +85 | °C |
    | 存储条件 | 小于40°C,小于75%RH
    | 阻燃等级 | UL94 V-0

    产品特点和优势


    1. 卓越的电磁屏蔽效果:该产品在100 MHz时可实现80 dB的屏蔽效能,在1 GHz时达到75 dB,显著优于市面上许多同类产品。
    2. 宽广的工作温度范围:产品能够在极端的-40°C到+85°C范围内正常工作,适用于多种恶劣环境。
    3. 高可靠性和耐久性:产品通过UL94 V-0阻燃测试,确保安全可靠。表面电阻值低至0.08Ω,保证了良好的导电性能。
    4. 轻便耐用:采用了纤维金属和聚醚脲烷泡沫等多种材质,确保产品既轻便又耐用,易于安装和维护。

    应用案例和使用建议


    1. 电磁屏蔽:这款导电衬垫可用于笔记本电脑、智能手机等便携式设备中,以防止外部电磁干扰。建议在安装时均匀压缩,避免过度压缩导致材料变形,影响屏蔽效果。
    2. 环境适应性:由于其在-40°C至+85°C之间的宽泛工作温度范围,适合用于汽车电子、工业控制等领域。对于特别苛刻的环境,建议额外进行温湿度测试,确保长期稳定运行。

    兼容性和支持


    产品具有良好的通用性,可以轻松集成到现有的电子系统中。制造商提供了丰富的技术支持文档,包括安装指南和应用案例。此外,Würth Elektronik eiSos还提供免费样品申请服务,方便客户评估产品性能。

    常见问题与解决方案


    1. 产品损坏:请勿在安装过程中对产品进行摔打或重击,以防物理损坏。
    2. 长期存储:不建议产品长时间存储超过12个月,建议在收到产品后尽快投入使用。
    3. 清洗注意事项:避免使用强酸性或碱性清洁剂,以免损坏产品特性。

    总结和推荐


    综上所述,WE-LT Conductive Shielding Gasket 是一款专为电子设备电磁屏蔽而设计的高品质产品。它具备卓越的屏蔽效果、广泛的温度适应性和优异的可靠性,非常适合应用于需要高度电磁兼容性的电子设备中。我们强烈推荐客户考虑使用该产品以提高电子系统的整体性能和可靠性。

303045018参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
长*宽*高 100cm*4.5mm*1.8mm
零件状态 在售
包装方式 散装,袋装

303045018厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

303045018数据手册

厂牌 PDF简要描述 下载
WURTH 其他射频器件 WURTH 303045018 303045018数据手册

303045018封装设计

查看详情并下载
Symbol
Footprint
3D Model
