34403

产品分类: 其他射频器件
厂牌: WURTH
产品描述:
供应商型号: ET-3104183
供应商: 海外现货
标准整包数: 1
WURTH 其他射频器件 34403

34403概述

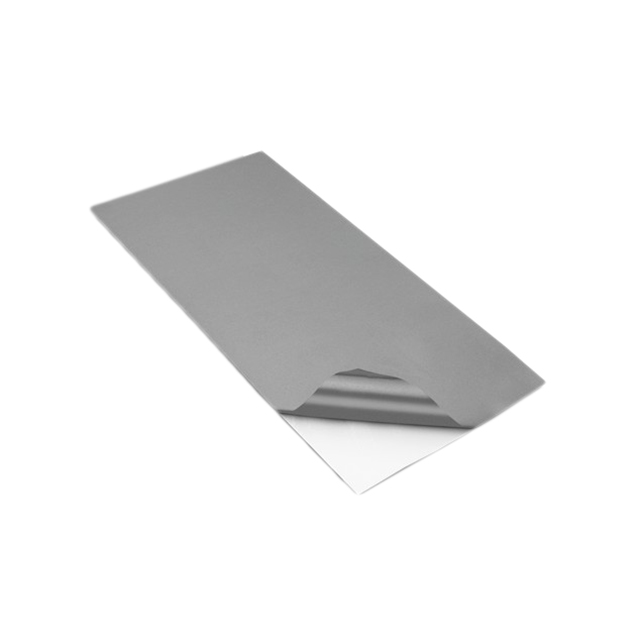

    WE-FAS EMI Flexible Absorber Sheet: 技术手册与分析

    1. 产品简介


    WE-FAS EMI Flexible Absorber Sheet 是一种设计用于一般电子设备中的电磁干扰(EMI)吸收片。其主要功能是减少电子设备内部或之间的电磁干扰,适用于消费电子、通信设备和工业控制等领域。该产品旨在为设计者提供一种高效且易于集成的EMI解决方案。

    2. 技术参数


    - 尺寸: 297.0 ± 1.0 mm x 210.0 ± 1.0 mm(双面粘合)
    - 厚度: 0.3 ± 0.05 mm
    - 表面电阻: 最大值 10 MΩ/平方
    - 剥离强度(过钢): 最小值 4 N/cm
    - 胶层厚度: 最大值 0.03 mm
    - 频率响应: 在1 MHz下,复磁导率μ' = 100
    - 工作温度范围: -20°C 至 +90°C
    - 存储条件: 原包装条件下,温度<40°C,相对湿度<75%
    - 认证: RoHS标准合规;REACh符合

    3. 产品特点和优势


    - 高性能: 高效吸收EMI,频率响应在1 MHz时可达100。
    - 耐用性强: 表面电阻高,胶层厚度控制在0.03 mm以内,保证良好的机械稳定性和抗剥离能力。
    - 环保材料: 使用阻燃和环保材料制造,确保安全使用。
    - 适应广泛: 广泛应用于消费电子、通信和工业控制设备中。

    4. 应用案例和使用建议


    - 应用案例: 用于智能手机、平板电脑和其他便携式电子设备的内部,以减少内部电路板间的EMI干扰。
    - 使用建议:
    - 确保安装表面干净、干燥,以获得最佳粘合效果。
    - 注意避免过度弯曲或拉扯,以防小颗粒脱落或裂缝形成。
    - 安装后进行手动检查,以防止因灌封材料收缩或膨胀导致的不良影响。

    5. 兼容性和支持


    - 兼容性: 可与各种不同尺寸的电子设备兼容,适合多种应用场景。
    - 支持服务: 制造商提供详细的使用指南和技术支持,包括可靠性评估检查。

    6. 常见问题与解决方案


    - Q: 如何保持产品的长期功能?
    - A: 存储时间不应超过12个月,避免直接暴露在阳光下。
    - Q: 灌封材料可能对产品造成什么影响?
    - A: 灌封材料可能收缩或膨胀,建议进行手动检查,以防止密封不完全或损坏。
    - Q: 该产品适用于哪些特定应用?
    - A: 该产品适用于非军事、航空、医疗等高安全要求的应用场合。如需应用于这些领域,须获得书面批准。

    7. 总结和推荐


    WE-FAS EMI Flexible Absorber Sheet 是一款针对一般电子设备设计的高性能EMI吸收片,具备优秀的抗剥离性能和高效的EMI吸收能力。其广泛应用范围和可靠的性能使其成为设计师的理想选择。此外,制造商提供的全面支持和详细的使用指南有助于确保产品在各种应用场景下的最佳表现。强烈推荐在需要减少EMI干扰的一般电子设备中使用该产品。

34403参数

参数
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
长*宽*高 297mm(长度)*210mm(宽度)
零件状态 在售
包装方式 袋装

34403厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

34403数据手册

厂牌 PDF简要描述 下载
WURTH 其他射频器件 WURTH 34403 34403数据手册

34403封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 72.4482 ¥ 612.1873
5+ $ 66.715 ¥ 563.7418
10+ $ 60.06 ¥ 507.507
20+ $ 57.7897 ¥ 488.3229
40+ $ 56.61 ¥ 478.3545
100+ $ 56.4978 ¥ 477.4068
库存: 81
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 612.18
直接购买
加入购物车
