744824310

产品分类: 共模滤波器
厂牌: WURTH
产品描述: Wurth Elektronik 10 mH共模电感, WE-CMB系列, 3A最大直流, 径向, 10mm引线节距
供应商型号: 1636295
供应商: 海外现货
标准整包数: 1

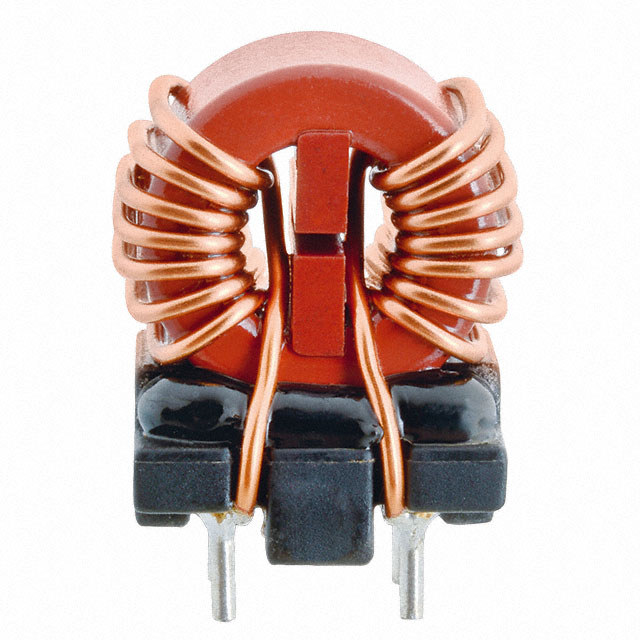

WURTH 共模滤波器 744824310

744824310概述


    产品简介


    WE-CMB Common Mode Power Line Choke(共模电源线扼流圈)
    WE-CMB Common Mode Power Line Choke 是一款专为通用电子设备设计的高性能电子元器件。它的主要功能是在电源线中共模噪声抑制方面表现出色,从而提高电路的整体稳定性和可靠性。该产品广泛应用于电源管理、电磁兼容性(EMC)、变频驱动器(VFD)、照明系统、工业控制等领域。

    技术参数


    物理尺寸
    - 长度:12.0 ± 0.5 mm
    - 宽度:10.0 ± 0.5 mm
    - 孔径:Φ 1.0 ± 0.1 mm
    - 推荐孔径模式:10.0 mm, 12.0 mm, Φ 1.3 mm
    电气特性
    - 绕组数:2 匝
    - 电感:10 mH ± 30% @ 10 kHz / 0.1 mA
    - 额定电流:3 A max. @ 70 °C
    - 直流电阻:105 mΩ max. @ 20 °C
    - 额定电压:250 V (AC) max. @ 50 Hz
    - 绝缘测试电压:1500 V (AC) @ 50 Hz / 5 mA / 2 sec

    产品特点和优势


    优势特点:
    - 高共模抑制比(CMRR):该扼流圈具有优异的共模噪声抑制能力,能够有效滤除高频共模干扰。
    - 高温耐受性:能在宽广的工作温度范围内(-40°C 至 +125°C)保持稳定的性能。
    - 环保材料:符合 RoHS 和 REACH 标准,采用无铅焊接工艺,确保环保。
    - 可靠认证:通过 VDE 和 ENEC 认证,确保产品的质量和可靠性。

    应用案例和使用建议


    应用案例:
    该共模电源线扼流圈在电源管理系统中表现尤为出色,适用于需要严格控制电源噪声的应用场合,如数据中心、通信设备、医疗设备等。
    使用建议:
    - 在焊接过程中,应遵循推荐的焊接曲线,以保证良好的焊点质量。
    - 保持组件远离直接阳光照射,并避免长时间存储,以免影响产品性能。
    - 在复杂的应用环境中,建议进行预评估和测试,以确保最佳的性能表现。

    兼容性和支持


    该产品与标准焊接工艺兼容,但在使用非推荐焊接方法时需自行承担风险。Würth Elektronik eiSos 提供全面的技术支持和客户服务,以确保客户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    问题 1:产品是否可以承受高温环境?
    - 解决方案:该产品的工作温度范围为 -40°C 至 +125°C,适合在广泛的工业环境中使用。若温度超过允许范围,可能会导致性能下降或损坏,因此在选择使用位置时应考虑环境温度因素。
    问题 2:如何正确清洁产品?
    - 解决方案:使用适当的清洗剂清洁产品,但需注意某些清洗剂可能会影响绝缘材料的性能。建议使用中性清洗剂,并在清洁后进行彻底干燥处理。

    总结和推荐


    综合评估:
    WE-CMB Common Mode Power Line Choke 在共模噪声抑制、高温稳定性、环保材料和认证方面均表现出色,适用于多种工业和商业应用。它在设计和制造过程中充分考虑了性能和可靠性,是一款值得推荐的高品质电子元器件。
    推荐意见:
    鉴于其卓越的性能和可靠性,我强烈推荐此款共模电源线扼流圈用于需要严格控制共模噪声的电源管理和电磁兼容性应用。对于追求高标准的工业客户来说,这是一个理想的选择。

744824310参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 10mH@ 10kHz
直流电阻 105mΩ
额定电流 3A
长*宽*高 27.5mm*18.5mm*33mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

744824310厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744824310数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744824310 744824310数据手册
