691361100004

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距4p插拔式接线端子 插头, 3611系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: ET-1841351
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691361100004

691361100004概述

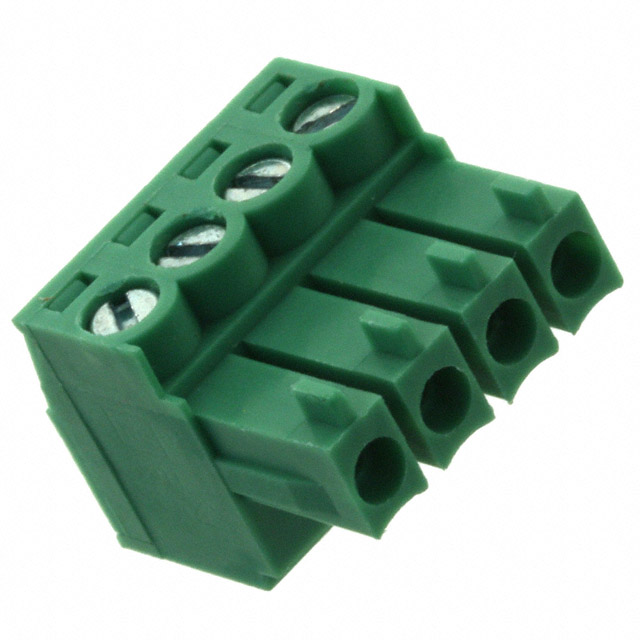

    SERIE 3611 - 3.50mm Vertical Cable Entry Plug

    1. 产品简介


    SERIE 3611是一款专为通用电子产品设计的垂直电缆入口插头。该产品通过提供可靠的电气连接,广泛应用于通信设备、工业自动化系统、医疗设备以及其他需要高可靠性的场合。凭借其紧凑的设计和卓越的性能,SERIE 3611在各类电子设备中均表现出色。

    2. 技术参数


    - 材料
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:镀锌钢
    - 端子螺丝槽型:"—"
    - 线材保护:PhBz 镀锡
    - 环境
    - 工作温度范围:-40°C 至 105°C
    - 符合标准:无铅、RoHS
    - 电气
    - 电流额定值:10A(cUL)/10.5A(VDE)
    - 工作电压:300VAC
    - 耐压:1.6kV(cUL)/2.5kV(VDE)
    - 接触电阻:最大20毫欧
    - 机械
    - 实心导线:26-16 AWG / 0.129-1.31 mm²
    - 绞合导线:26-16 AWG / 0.129-1.31 mm²
    - 扭矩:3.0 Lb-In / 0.34 Nm
    - 导线剥皮长度:6-7 mm
    - 螺丝:M2.0
    - 节距:3.5 mm
    - 包装
    - 盒装

    3. 产品特点和优势


    SERIE 3611具备以下几个显著特点和优势:
    - 可靠性高:采用UL94-V0级阻燃材料和黄铜外壳,确保在各种恶劣环境下仍能正常工作。
    - 宽工作温度范围:能够在-40°C至105°C的极端环境中稳定运行。
    - 高性能接触:接触电阻低至20毫欧,保证了出色的电气性能。
    - 易于安装:标准螺丝接口和宽泛的导线规格支持,使得安装和维护更为便捷。
    - 绿色环保:符合RoHS标准,无铅设计,更环保安全。
    这些特点使得SERIE 3611在市场上具有较强的竞争力,适用于多种应用场景。

    4. 应用案例和使用建议


    应用场景
    SERIE 3611在多种场景下都有出色的表现。例如,在工业自动化系统中,它能够确保机器之间的稳定连接;在医疗设备中,它能够提供高可靠性的信号传输。
    使用建议
    - 在焊接过程中,请务必遵循Würth Elektronik的技术焊接规范,否则可能影响保修。
    - 清洗时,请避免使用腐蚀性清洗剂,并且不要将产品完全浸入水中。
    - 储存时,应在原始包装中密封存放,并尽量在产品日期代码后的12个月内使用。

    5. 兼容性和支持


    SERIE 3611是专门为Würth Elektronik的配套产品和工具设计的,与这些产品配合使用时可获得最佳效果。对于其他产品,用户需自行验证兼容性并承担相应风险。Würth Elektronik提供详尽的产品规格和支持服务,以确保用户能够充分利用其性能优势。

    6. 常见问题与解决方案


    - 问题:产品损坏后如何处理?
    - 解决方案:请避免反复使用过度力量操作连接器。如发现损坏,建议更换新的连接器以确保功能正常。
    - 问题:如何清洁连接器?
    - 解决方案:避免使用有机酸清洁剂,推荐使用不含残留物且与塑料相容的溶液。建议先进行小规模测试,确保无损害后再进行大规模清洁。

    7. 总结和推荐


    SERIE 3611以其卓越的性能和广泛的适用性成为市场上的一款优秀选择。特别是在需要高可靠性连接的应用中,该产品可以充分发挥其潜力。因此,我们强烈推荐SERIE 3611作为首选的垂直电缆入口插头解决方案。

691361100004参数

参数
长*宽*高 14mm(长度)*15.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

691361100004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691361100004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691361100004 691361100004数据手册

691361100004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6458 ¥ 22.3573
10+ $ 2.2738 ¥ 19.214
50+ $ 1.8351 ¥ 15.5064
100+ $ 1.6119 ¥ 13.6208
320+ $ 1.5174 ¥ 12.8223
640+ $ 1.4215 ¥ 12.012
库存: 991
起订量: 3 增量: 0
