首页  >  产品百科  >  744242510

744242510

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 伍尔特 共模滤波器 WE-SLM系列, 51 μH, 2500 Ω, 80V, 400 mA
供应商型号: 1636265
供应商: 海外现货
标准整包数: 1

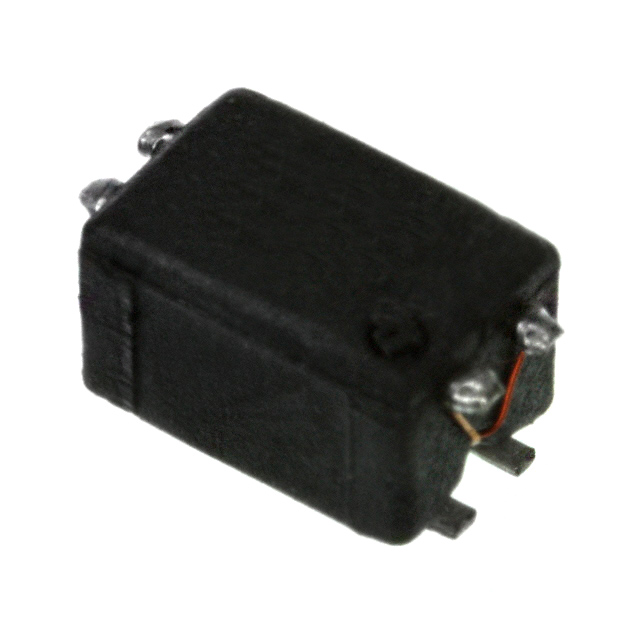

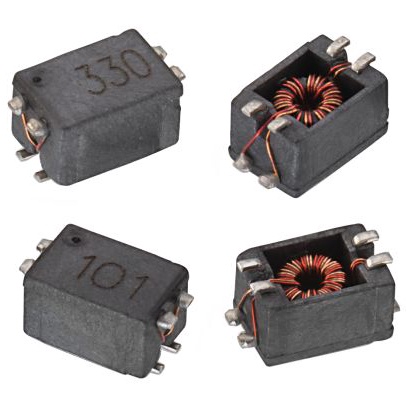

WURTH 共模滤波器 744242510

744242510概述

    电子元器件产品技术手册解析

    1. 产品简介


    WE-SLM SMT 共模线滤波器是一款专为通用电子设备设计的表面贴装共模线滤波器。主要功能是减少电磁干扰(EMI)和射频干扰(RFI),确保设备正常运行而不受外部噪声的影响。该产品广泛应用于通信设备、计算机外围设备、消费电子等领域,特别适合需要高电磁兼容性的场合。

    2. 技术参数


    - 物理尺寸:
    - 长度:3.3±0.2 mm
    - 宽度:6±0.3 mm
    - 高度:1.27 typ.
    - 引脚间距:3.1 typ.
    - 电气特性:
    - 匝数:2
    - 电感量:51 μH(10 kHz/100 mV),容差为+50%/-30%
    - 最大阻抗:2500 Ω(典型值)
    - 额定电流:400 mA(ΔT=40 K)
    - 直流电阻:0.32 Ω(最大值)
    - 漏感:66 nH(1 MHz/1 mA,典型值)
    - 绝缘测试电压:250 V(AC,最大值)
    - 额定电压:80 V
    - 认证:
    - RoHS 合规
    - REACH 合规
    - 无卤素材料

    3. 产品特点和优势


    - 高效能: WE-SLM 在高频段具有出色的阻抗特性,能够在广泛的频率范围内提供有效的EMI/RFI抑制。
    - 坚固耐用: 材料选用符合工业标准,保证在极端环境下仍能可靠工作。
    - 广泛应用: 能够适应各种通用电子设备的应用需求,尤其适用于对电磁兼容性要求较高的场景。
    - 易于集成: 表面贴装设计使得安装和布线非常方便,提高生产效率。

    4. 应用案例和使用建议


    - 通信设备: 如路由器、交换机等,可有效降低噪声干扰,提升信号传输质量。
    - 消费电子: 用于电视机、电脑显示器等,提升用户体验。
    - 使用建议: 在安装时需遵循规定的焊接温度曲线,以确保焊点质量和电气连接可靠性。避免强外力作用,防止损坏引脚。在清洗过程中,建议采用无刷方式清洁电路板,以防破坏细小电线。

    5. 兼容性和支持


    - 兼容性: 与现有的大多数PCB兼容,可通过标准的SMT工艺进行装配。
    - 技术支持: Würth Elektronik 提供全面的技术支持和售后服务,包括但不限于产品设计指导、生产过程咨询及故障排查服务。

    6. 常见问题与解决方案


    - 问题: 焊接时温度控制不当导致焊点不良。
    - 解决方案: 严格按照推荐的焊接温度曲线操作,确保焊接质量。
    - 问题: 使用过程中出现异常噪声。
    - 解决方案: 确认电源信号没有音频频率成分,如果存在需采取适当措施过滤。
    - 问题: 长时间存放导致焊接不良。
    - 解决方案: 尽量在发货后12个月内使用,超过12个月建议重新评估其焊接能力。

    7. 总结和推荐


    综上所述,WE-SLM SMT 共模线滤波器是一款高性能、高可靠性且易于集成的产品,非常适合于多种电子设备中减少EMI/RFI干扰。鉴于其优异的技术参数、广泛的应用场景以及良好的市场反馈,强烈推荐使用此产品以满足您在电磁兼容性方面的严格要求。同时,厂家提供的全面支持和专业服务将进一步保障您的项目顺利进行。

744242510参数

参数
阻抗 2.5KΩ@ 25MHz
电感值 51μH@ 100kHz
直流电阻 320mΩ
额定电流 400mA
线路数量 2
额定电压-AC -
额定电压-DC 80V
长*宽*高 6mm*3.3mm*3.5mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

744242510厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744242510数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744242510 744242510数据手册

744242510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.6199
10+ ¥ 22.0594
50+ ¥ 22.0594
100+ ¥ 21.6655
200+ ¥ 21.6655
500+ ¥ 21.2716
2500+ ¥ 21.2716
5000+ ¥ 21.2716
库存: 534
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.61
