744835090095

产品分类: 共模滤波器
厂牌: WURTH
产品描述: 760V 9.5A 3 9mH@ 10 kHz 47mΩ 水平安装,通孔安装 70mm(长度)*39mm(高度)
供应商型号: 710-744835090095
供应商: Mouser
标准整包数: 1

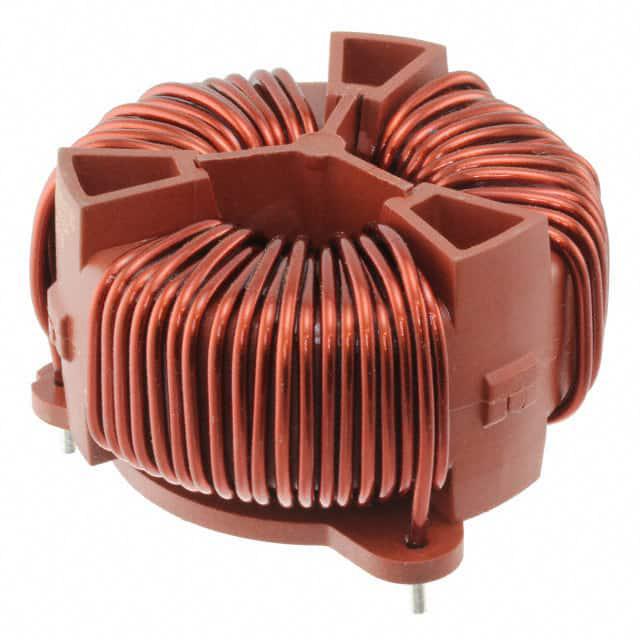

WURTH 共模滤波器 744835090095

744835090095概述


    产品简介


    WE-TPB HV三相共模电源线扼流圈是Würth Elektronik eiSos公司专为通用电子设备设计的电子元件。这类元件主要功能是抑制电磁干扰(EMI)和共模噪声,广泛应用于工业自动化、医疗设备、通信系统等领域。

    技术参数


    - 尺寸:见尺寸图表(单位:毫米)
    - 标称电感量:9 mH(公差±30%)
    - 额定电流:9.5 A(@70°C)
    - 直流电阻:47 mΩ(@20°C)
    - 额定电压:760 V AC(50 Hz)
    - 绝缘测试电压:3000 V AC(50 Hz/2秒)
    - 温度范围:
    - 工作温度:-40°C 到 +125°C
    - 储存温度:<-40°C 到 +70°C
    - 环境条件:
    - 湿度:<75% RH
    - 温度上升:<55 K

    产品特点和优势


    1. 出色的EMI抑制能力:能够有效减少共模噪声和电磁干扰,提高系统稳定性。
    2. 高可靠性:符合RoHS、REACH标准,无卤素,确保安全环保。
    3. 宽工作温度范围:能够在极端环境下稳定工作。
    4. 高防护等级:达到IP等级要求,适合恶劣环境下的应用。

    应用案例和使用建议


    - 工业自动化:可用于工业控制系统的电源线中,有效抑制干扰信号。
    - 医疗设备:适用于需要高可靠性的医疗设备中,以保证系统的稳定运行。
    - 通信系统:用于通信设备中,减少信号传输过程中的干扰。
    使用建议:
    1. 确保安装时固定牢靠,避免机械应力导致损坏。
    2. 安装前检查温度上升情况,避免超过最大允许温度。
    3. 定期检查连接部位,确保焊接牢固可靠。

    兼容性和支持


    - 兼容性:本产品与现有大部分电路板和设备兼容,但具体兼容性请参阅制造商的官方文档。
    - 技术支持:Würth Elektronik提供全面的技术支持服务,包括故障排查、产品升级等。

    常见问题与解决方案


    1. 问题:电感值不稳定。
    - 解决方案:确认是否在规定的工作温度范围内使用,并检查是否有外部磁场影响。

    2. 问题:安装过程中出现焊接不良。
    - 解决方案:确保焊点充分加热,避免虚焊或冷焊现象。

    3. 问题:设备运行中发热异常。
    - 解决方案:检查电流是否超出额定值,确保良好的散热环境。

    总结和推荐


    总结:WE-TPB HV三相共模电源线扼流圈具有出色的功能和广泛的应用范围。其在EMI抑制和高可靠性方面的表现尤为突出,非常适合用于工业自动化、医疗设备和通信系统等领域。
    推荐:强烈推荐使用此产品,特别是对电磁干扰和噪声有严格要求的应用场合。它不仅能提高系统的稳定性和可靠性,还能满足环境保护的要求。

744835090095参数

参数
额定电压-AC 760V
额定电压-DC -
阻抗 -
电感值 9mH@ 10 kHz
直流电阻 47mΩ
额定电流 9.5A
线路数量 3
长*宽*高 70mm(长度)*39mm(高度)
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

744835090095厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744835090095数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 744835090095 744835090095数据手册

744835090095封装设计

查看详情并下载
Symbol
Footprint
3D Model
