691411710010B

产品分类:
厂牌: WURTH

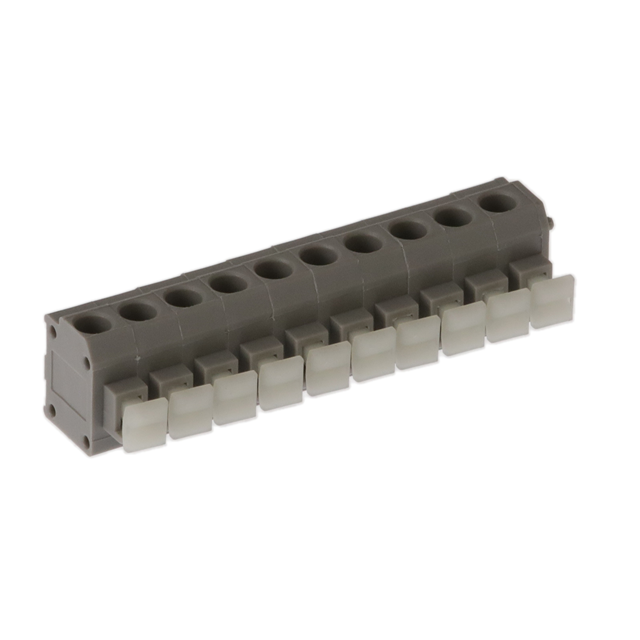

产品描述: Wurth Elektronik PCB端子台 411B系列, 10路, 5mm节距, 印刷电路板安装, 焊接端接, 灰色/白色
供应商型号: 1917611
供应商: 海外现货
标准整包数: 1
WURTH  691411710010B

691411710010B概述


    产品简介


    SERIE 411 B - 5.00MM SCREWLESS HORIZONTAL ENTRY
    SERIE 411 B 是一款专为高效连接设计的电子元器件,主要用于电力系统、自动化设备及通信设施等领域。它采用无螺丝横插式设计,能够实现快速便捷的接线操作。主要功能是为电路提供可靠的连接,确保电气系统的稳定运行。

    技术参数


    | 参数 | 值 |

    | 材料 | 绝缘体:PA 66 |
    阻燃等级:UL94-V0 |
    颜色:灰色/白色 |
    金属外壳:黄铜(CuZn) |
    导线保护套:不锈钢 |
    焊尾镀层:锡 |
    | 环境参数 | 工作温度范围:-40°C 到 115°C |
    RoHS 认证 |
    | 电气参数 | 电流额定值:10A |
    工作电压:300V AC |
    耐压值:2.0KV |
    接触电阻:最大 20 mΩ |
    | 机械参数 | 固体导线:14-20 AWG / 0.5-2.1 mm² |
    绞合导线:14-20 AWG / 0.5-2.1 mm² |
    导线剥皮长度:9-10 mm |
    间距:5.0 mm |
    | 焊接参数 | JEDEC 铅自由波峰焊接工艺 |
    | 包装尺寸 | A = (NB. PIN x5) +1.6 |
    | 认证标准 | E315414 |

    产品特点和优势


    - 无螺丝设计:使得安装更加简单快捷,提高了工作效率。
    - 高耐温性能:能够在-40°C到115°C的极端环境下保持稳定的工作性能。
    - 可靠的电气性能:最大接触电阻仅为20 mΩ,确保了稳定的电流传输。
    - 材料选择:采用阻燃材料,具有UL94-V0阻燃等级,保证了更高的安全标准。

    应用案例和使用建议


    应用案例
    工业自动化设备:SERIE 411 B 在工业自动化设备中的应用广泛,例如输送带控制系统,它能够提供稳定的电源连接,保障设备正常运行。
    电动汽车充电站:SERIE 411 B 可用于电动汽车充电站的电力分配系统中,提供可靠的电流传输。
    使用建议
    - 在高温环境下使用时,要确保其工作温度不超过115°C。
    - 确保导线的剥皮长度在9-10mm之间,以获得最佳的连接效果。
    - 在安装过程中,建议使用合适的焊接工具进行波峰焊接,以确保焊点的质量。

    兼容性和支持


    SERIE 411 B 具备广泛的兼容性,可以与多种电子设备和元器件配合使用。生产商提供了详细的文档和资料支持,包括安装指南、维护手册和技术咨询,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:安装后连接不稳定
    - 解决方案:检查导线剥皮长度是否符合要求(9-10mm),并确认连接是否牢固。
    2. 问题:接触电阻过大
    - 解决方案:检查焊接质量,确保焊点没有虚焊或短路现象。
    3. 问题:温度超出范围
    - 解决方案:避免在超过115°C的环境中长时间使用,可考虑使用散热措施以降低温度。

    总结和推荐


    SERIE 411 B 以其高效的连接性能、可靠的电气参数和优越的安全性能,成为众多领域的理想选择。它适用于工业自动化、电动汽车充电站等多种应用场景。总体而言,这款电子元器件不仅在性能上表现出色,而且易于安装和维护,具有较高的性价比。因此,我们强烈推荐SERIE 411 B作为高效、可靠的选择。

691411710010B参数

参数
长*宽*高 51.6mm(长度)
安装方式 PCB安装
包装方式 散装

691411710010B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691411710010B数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691411710010B 691411710010B数据手册

691411710010B封装设计

查看详情并下载
Symbol
Footprint
3D Model
