687622100002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 22 路
供应商型号: 2520337
供应商: 海外现货
标准整包数: 1

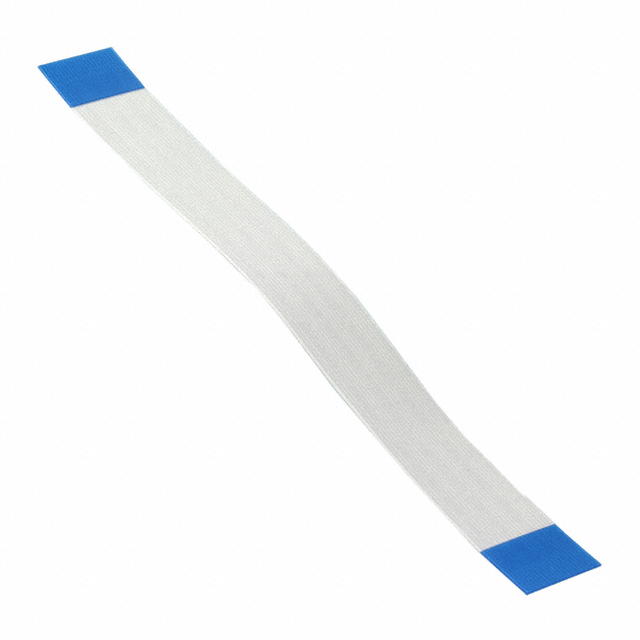

WURTH 扁平带状线缆 687622100002

687622100002概述

    WR-FFC Flat Flexible Cable 技术手册

    1. 产品简介


    WR-FFC(Flat Flexible Cable)是德国威特电子公司(Würth Elektronik eiSos GmbH & Co. KG)推出的一款扁平柔性电缆,适用于通用电子设备。这类电子元器件以其轻薄、柔韧的特性,在消费电子、通信设备和工业自动化等领域得到广泛应用。WR-FFC 主要用于连接板对板、线对板之间的电路连接,确保高效而稳定的电力传输和信号传输。

    2. 技术参数


    WR-FFC 的主要技术参数如下表所示:
    | 参数 | 值 | 单位 | 容差 |

    | 针脚数 | 22 | - | - |
    | 节距(Pitch) | 0.5 | mm | ±0.05 |
    | 总节距(Pitch Total) | 10.5 | mm | ±0.08 |
    | 长度(Length) | 100 | mm | ±3 |
    | 宽度(Width) | 11.5 | mm | ±0.08 |
    | 边距(Margin) | 0.5 | mm | ±0.08 |
    | 导体宽度(Conductor Width) | 0.3 | mm | ±0.02 |
    | 导体厚度(Conductor Thickness) | 0.05 | mm | ±0.01 |
    | 绝缘材料 | PET(白色) | - | - |
    | 胶带材料 | PET(蓝色) | - | - |
    | 接触材料 | 铜 | - | - |
    | 接触镀层 | 锡 | - | - |
    | 额定电流 | 0.5 | A | max |
    | 工作电压 | 60 | V | - |
    | 绝缘电阻 | 1000 | MΩ/m | min |
    | 承受电压 | 500 | V (AC) | - |
    | 介电常数 | 2.8 | - | - |

    3. 产品特点和优势


    WR-FFC 具有以下显著特点:
    - 高耐用性:可进行 2000 次插拔循环。
    - 宽温度范围:-30°C 到 +105°C,适用于各种恶劣环境。
    - 阻燃等级:UL 94V-0 等级,保证高安全标准。
    - 抗腐蚀性:符合 RoHS 和 REACH 认证标准,适合环保要求较高的应用场合。
    - 机械强度高:经过多次弯曲测试,确保长期可靠运行。
    这些特性使得 WR-FFC 成为众多高端电子设备的理想选择,尤其是需要稳定、耐久连接的场景。

    4. 应用案例和使用建议


    WR-FFC 广泛应用于以下场景:
    - 消费电子设备如智能手机、平板电脑等内部布线。
    - 工业自动化控制系统,实现机器间的信号传输。
    - 通信设备如路由器、交换机等内部连接。
    - 医疗器械中复杂的电子模块间连接。
    使用建议:
    - 在安装过程中,尽量避免反复施加过大的外力,以减少损坏风险。
    - 使用适当的焊接工艺,以确保焊接质量。
    - 尽量避免直接阳光暴晒,以防老化。

    5. 兼容性和支持


    WR-FFC 是与 Würth Elektronik eiSos GmbH 旗下其他产品相匹配的,可以与特定的配套工具一同使用。对于购买和使用过程中遇到的问题,厂商提供了详尽的技术支持,确保用户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题一:电缆在长时间使用后出现断裂。
    - 解决办法:检查焊接工艺是否规范,确保不使电缆受到过度应力。
    - 问题二:连接可靠性降低。
    - 解决办法:定期检查连接部位,确保没有灰尘或污染物积累。
    - 问题三:焊接时出现虚焊现象。
    - 解决办法:严格按照焊接标准操作,确保焊接点充分熔合。

    7. 总结和推荐


    综上所述,WR-FFC 作为一款高性能的扁平柔性电缆,凭借其优异的机械和电气性能,能够在多种应用环境中提供可靠的连接解决方案。特别适用于需要高稳定性和耐久性的应用场景。因此,强烈推荐使用 WR-FFC,以满足现代电子设备对高质量连接的需求。

687622100002参数

参数
长*宽*高 100.08mm(长度)*11.5mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装

687622100002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687622100002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687622100002 687622100002数据手册

687622100002封装设计

查看详情并下载
Symbol
Footprint
3D Model
