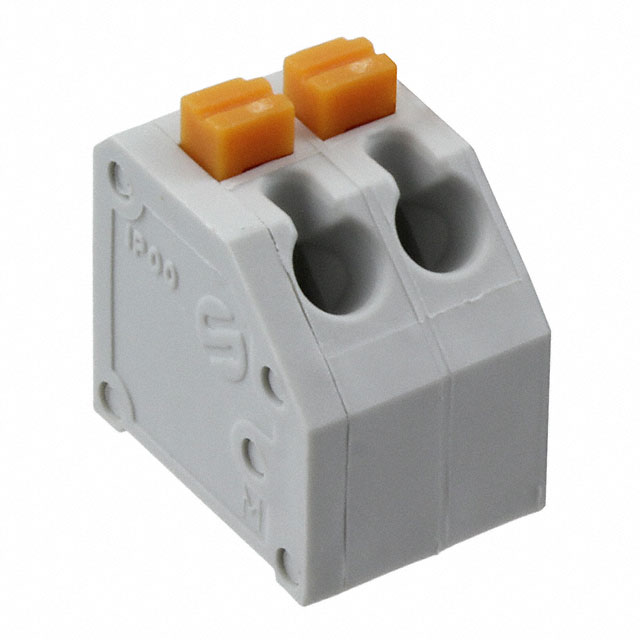

691412320002

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 4123系列, 2路, 3.81mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 10B-3767538-4
供应商: 国内现货
标准整包数: 10
WURTH 接线板-线至板 691412320002

691412320002概述


    产品简介


    本文介绍的是Würth Elektronik eiSos GmbH & Co. KG公司生产的型号为691412320002的WR-TBL系列连接器。这种连接器设计用于一般电子设备中,属于Screwless型(无螺丝)连接器,提供45度角插入方式。连接器具有多种尺寸选项,适用于广泛的电子产品和工业应用。它主要功能是作为电气接点,便于电路板之间的电气连接,确保信号传输的稳定性和可靠性。

    技术参数


    以下是连接器的主要技术规格:
    - 引脚数:2
    - 引脚间距(中间):3.81 mm
    - 长度:9.12 mm
    - 绝缘材料:PA6/66
    - 绝缘等级:UL94 V-0(阻燃等级)
    - 接触材料:磷青铜
    - 接触镀层:锡
    - 耐电压:1分钟内达到1600至2500伏(交流电)
    - 额定电流:4安培
    - 工作电压:300至450伏(交流电)
    - 接触电阻:最大20毫欧
    - 操作温度范围:-30°C至+120°C
    - UL认证:E150931
    - VDE认证:40013441
    - 焊料剪切长度:7 mm
    - 端子尺寸:1.31至0.05 mm²(实心导线)
    - 端子尺寸:1.31至0.05 mm²(绞合导线)

    产品特点和优势


    这款连接器的主要特点包括:
    - 高效可靠的电气连接:保证在广泛的温度范围内稳定的电气性能。
    - 抗冲击和耐磨损:采用高硬度材料制造,确保长期使用不会变形或损坏。
    - 安全性和可靠性:通过严格的UL和VDE认证,适用于要求较高的应用环境。
    - 通用性强:多种规格可选,适用于不同应用场景。
    - 易于安装和维护:无螺丝设计简化安装过程,减少维护成本。

    应用案例和使用建议


    这款连接器广泛应用于消费电子、家用电器和各种工业设备中。例如,在汽车电子控制系统、通信设备和自动化控制系统的电路板之间,这款连接器能够提供可靠而稳定的电气连接。此外,在组装过程中应注意按照制造商的焊接工艺规范进行焊接,避免不适当的焊接导致损坏。
    使用建议:
    - 在高温或低温环境下使用时,务必确保温度不超过产品规定的范围。
    - 确保所有连接均正确并紧密接触,以减少接触电阻。
    - 清洁连接器时应避免使用任何化学溶剂,防止对连接器造成损伤。

    兼容性和支持


    该产品与Würth Elektronik的其他产品高度兼容,可配套使用相关工具和配件。制造商提供全面的技术支持,包括详细的安装指南和维护手册。同时,用户在使用前应对产品的安全性和可靠性进行全面评估。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及解决方案:
    - 问题1:连接器无法正常工作
    - 解决方案:检查连接是否牢固,确保每个连接点都紧密接触;检查是否有物理损伤或灰尘。

    - 问题2:连接器过热
    - 解决方案:检查电流是否超过额定值,确保使用符合标准的电缆;确保良好通风,避免连接器处于密闭空间中。

    - 问题3:连接松动
    - 解决方案:重新焊接或更换损坏的连接器;确保在安装时遵循正确的焊接程序。

    总结和推荐


    综上所述,这款WR-TBL系列连接器具有高效可靠的电气性能、优秀的机械特性和广泛的应用范围。对于需要稳定和高性能连接的电子设备而言,这是一款非常值得推荐的产品。用户在选择使用时应注意产品的适用条件和安装注意事项,确保充分发挥其性能优势。

691412320002参数

参数
长*宽*高 9.12mm*12mm*13.2mm
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691412320002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691412320002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691412320002 691412320002数据手册

691412320002封装设计

查看详情并下载
Symbol
Footprint
3D Model
