691401710009B

产品分类: 接线板-线至板
厂牌: WURTH

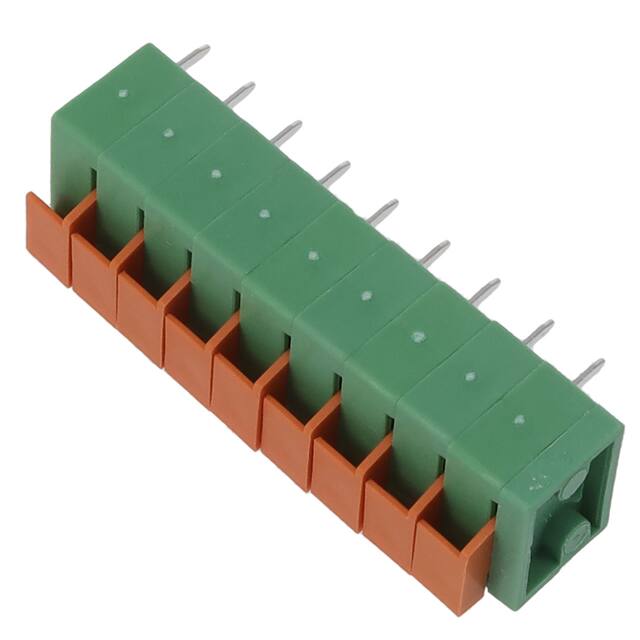

产品描述: Wurth Elektronik PCB端子台 401B系列, 9路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691401710009B-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691401710009B

691401710009B概述


    产品简介


    本文将详细介绍一款型号为691 401 710 0xx的SERIE 401电子元器件。这款产品是一种螺钉式水平进入方式的插头,适用于多种电子产品,尤其是在需要高安全性和可靠性的环境中。其绝缘材料为PA66,具有优异的阻燃性和环保特性,符合RoHS标准。此外,其金属外壳采用黄铜材料,确保产品的耐用性和导电性。

    技术参数


    以下是SERIE 401的详细技术参数:
    - 尺寸:5.00mm
    - 材料:
    - 绝缘材料:PA66(UL94-V0阻燃等级)
    - 金属外壳:黄铜(CuZn)
    - 线材防护:不锈钢
    - 焊接尾部镀层:锡
    - 环境适应性:
    - 工作温度范围:-40°C至105°C
    - 电气特性:
    - 电流承载能力:10A/16A
    - 工作电压:300VAC/450VAC
    - 耐压测试:2.0kV
    - 接触电阻:最大20毫欧
    - 机械特性:
    - 固线截面积:24-14 AWG / 0.205-2.08 mm²
    - 扁平线截面积:24-14 AWG / 0.205-2.08 mm²
    - 剥线长度:9-10 mm
    - 包装:盒装

    产品特点和优势


    SERIE 401具备以下几个显著特点和优势:
    - 高安全性:其UL94-V0阻燃等级的PA66绝缘材料及高强度黄铜金属外壳,能够在高温环境下保持稳定性能,有效防止火灾风险。
    - 环保合规:产品完全符合RoHS和Lead-Free标准,无有害物质,适用于对环保要求高的场合。
    - 可靠性高:20毫欧的最大接触电阻保证了电流传输的稳定性和高效性,减少了能量损失和发热。
    - 适应性强:适用的电线直径范围广泛,既可用于固线也可用于扁平线,极大地提升了产品的适用性。

    应用案例和使用建议


    应用案例
    SERIE 401广泛应用于各种通用电子设备中,如工业控制设备、医疗设备、公共交通信号系统等。这些应用场景均需较高的安全性和可靠性,SERIE 401能够满足此类需求。
    使用建议
    - 布线注意事项:安装时应严格按照手册中的规定剥线长度(9-10mm),以确保接触良好且不损坏线材。
    - 环境温度管理:考虑到工作温度范围为-40°C至105°C,在极端环境下使用时应特别注意设备散热,以避免过热导致的故障。

    兼容性和支持


    该产品与多数标准电路板兼容,适用于通用电子设备的设计和制造。制造商提供了详细的图纸和文档,以确保正确的安装和使用。同时,用户可以通过联系技术支持获得进一步的支持和帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:无法正常通电
    - 解决方案:检查焊接尾部是否有氧化现象,如有必要请重新焊接;确认连接线是否按规范正确剥离并插入插座。

    - 问题:接触电阻过高
    - 解决方案:检查接线是否紧固,接触面是否有污垢或腐蚀;清洁后重新连接,若问题依旧可能需要更换新的插座。

    总结和推荐


    总体来看,SERIE 401是一款高性能、高安全性的电子元器件,适用于广泛的工业和民用领域。它具备优秀的环境适应性和卓越的安全性,值得推荐给需要高可靠性的项目使用。

691401710009B参数

参数
长*宽*高 47.54mm(长度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691401710009B厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691401710009B数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691401710009B 691401710009B数据手册
