691305540010

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距10p插拔式接线端子 插座头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: BN-691305540010
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691305540010

691305540010概述

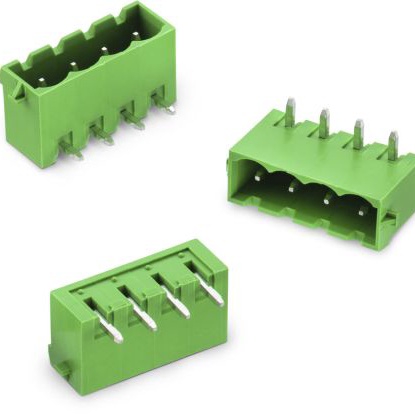

    WR-TBL Series 3055 - 5.08 mm Horizontal PCB Header

    1. 产品简介


    WR-TBL系列3055是一款水平PCB接头,适用于一般电子设备。 这款接头专为印刷电路板(PCB)设计,可广泛应用于各类消费电子产品、工业控制系统以及其他通用电子设备中。其主要功能是作为电气连接件,确保PCB之间的可靠连接和信号传输。由于具有较高的工作电压和承受能力,它也适用于一些小型电源控制场合。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 尺寸参数:
    - 长度:52.8 mm ±0.35 mm
    - 插针间距(中心):45.72 mm
    - 引脚数:10个
    - 绝缘材料:PA66,具有UL94 V-0阻燃等级
    - 接触电阻:最大20 mΩ
    - 电气参数:
    - 工作电压:300 V (AC)
    - 耐压:1分钟内2500 V (AC)
    - 额定电流:16 A
    - 环境参数:
    - 工作温度范围:-40°C 至 +105°C
    - 储存条件:MSL1等级,12个月内使用

    3. 产品特点和优势


    - 高可靠性:采用PA66绝缘材料和锡镀铜端子,确保接头在各种环境下的稳定性能。
    - 宽温度范围:能够在极端温度下工作,适用于多种工业和消费应用。
    - 兼容性强:提供标准孔距,便于与其他常见电子元器件配套使用。
    - 安全认证:通过UL认证,确保产品质量符合国际标准。
    - 易用性:提供直观的安装指南和详细的技术文档,方便集成到各种设计中。

    4. 应用案例和使用建议


    - 消费电子产品:如手机、平板电脑、便携式音响等,用于内部电路连接。
    - 工业控制:用于自动化设备中的信号传输和电源管理。
    - 智能家居:用于智能家电的内部布线连接。
    使用建议:
    - 确保安装过程中避免过度施力,以免损坏接触点。
    - 遵循焊接规范,确保焊接质量和接头稳定性。
    - 使用非腐蚀性的清洁剂进行清洁,以保持接头的可靠性和耐久性。

    5. 兼容性和支持


    - 兼容性:WR-TBL系列接头适用于大多数标准的PCB设计,与多种品牌和型号的电子元件兼容。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的产品文档和技术支持服务,包括焊接和安装指南、用户手册及售后服务。

    6. 常见问题与解决方案


    - Q1: 接头如何处理焊接时的温度要求?
    - A1: 需要按照Würth Elektronik eiSos GmbH的焊接规范进行焊接,确保温度曲线符合标准。过高或过低的温度都可能导致接头失效。

    - Q2: 如何正确储存和保养接头?
    - A2: 接头应储存在干燥、避光的环境中,避免接触腐蚀性物质。长时间不使用时应密封包装,并在规定期限内使用完毕,以保证其最佳性能。

    7. 总结和推荐


    总体而言,WR-TBL系列3055接头是一款具有高可靠性和广泛应用的优秀产品。它在尺寸、电气特性和环境适应性方面均表现出色,尤其适合于一般电子设备的应用需求。强烈推荐给需要高性能、高可靠性的电路设计工程师和采购人员。

691305540010参数

参数
长*宽*高 52.8mm*12mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

691305540010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691305540010数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691305540010 691305540010数据手册

691305540010封装设计

查看详情并下载
Symbol
Footprint
3D Model
