580060720003

产品分类: 贴片电阻
厂牌: WURTH
产品描述: 5mΩ ±1% 500mW ±100ppm/℃ 0805
供应商型号: 4050756
供应商: 海外现货
标准整包数: 10

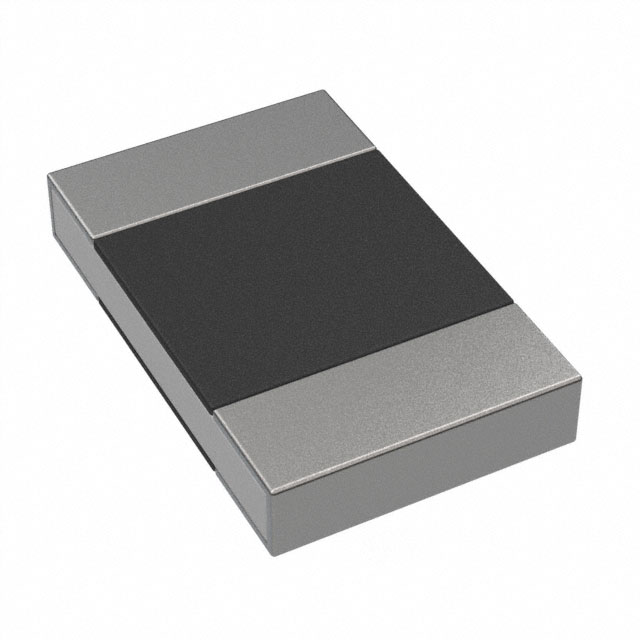

WURTH 贴片电阻 580060720003

580060720003概述

    WRIS-PSMB Metal Plate Resistors 技术手册解析

    1. 产品简介


    WRIS-PSMB 系列金属板电阻器是专为一般电子设备设计和制造的高精度电阻器。它们的主要功能是在电路中提供稳定的电阻值,适用于各种需要精确控制电流或电压的应用场景。这些电阻器广泛应用于消费电子、工业控制、通讯设备等领域,能够有效提升系统稳定性和可靠性。

    2. 技术参数


    以下是该系列电阻器的主要技术规格:
    | 参数 | 值 | 单位 | 容差 |
    ||
    | 尺寸(mm) | 0.6 ±0.2
    | 尺寸(mm) | 0.6 ±0.2
    | 尺寸(mm) | 0.22 ±0.1
    | 尺寸(mm) | 1.25 ±0.15
    | 尺寸(mm) | 0.35 ±0.15
    | 尺寸(mm) | 0.35 ±0.15
    | 尺寸(mm) | 2.0 ±0.15
    | 推荐焊盘图案尺寸(mm) | 0.7, 1.3
    | 推荐焊盘图案尺寸(mm) | 2.7
    | 推荐焊盘图案尺寸(mm) | 1.25
    | 阻值(R) | 5 | mΩ | ±1% |
    | 额定功率(PRated) | 0.5 | W | 最大 |
    | 温度系数(TCR)(最小值) | -100 | ppm/°C
    | 温度系数(TCR)(最大值) | 100 | ppm/°C
    | 额定电流(IR) | 10 | A | 最大 |
    | 额定电压(UR) | 50 | mV | 最大 |

    3. 产品特点和优势


    WRIS-PSMB 系列金属板电阻器具备以下独特功能和优势:
    - 高精度阻值:阻值精度可达±1%,保证电路中电阻值的稳定性。
    - 宽工作温度范围:能够在-55°C至+155°C的环境中正常工作,适应恶劣环境。
    - 优异的温度系数:温度系数在-100至100 ppm/°C之间,保证温度变化时电阻值的稳定性。
    - 抗冲击和振动:能够承受高达5g的振动强度,适用于机械应力较大的应用场合。
    这些特性使得该系列产品在高可靠性和高稳定性的应用场景中具有显著的优势。

    4. 应用案例和使用建议


    WRIS-PSMB 系列金属板电阻器适用于多种应用场景,如电源管理、信号处理、精密仪器仪表等。在实际应用中,需要注意以下几点以确保最佳效果:
    - PCB 设计:设计 PCB 时应避免将电阻器置于高应力区域,例如靠近滑槽、穿孔或板边缘处。此外,确保焊接焊盘的大小和形状适合电阻器终端,以保持良好的接触和稳定性。

    - 焊接工艺:采用回流焊接方法进行焊接,遵守制造商的技术规范,以确保焊接质量和可靠性。
    - 操作条件:确保电阻器的操作温度不超过规定范围,并避免在高湿度或高压环境下使用。

    5. 兼容性和支持


    WRIS-PSMB 系列金属板电阻器通常与常见的表面贴装技术(SMT)设备兼容。厂商提供了详细的焊接和组装指南,以帮助客户顺利实施安装过程。对于进一步的支持和维护,客户可以通过联系制造商获得相关的技术支持和咨询服务。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是一些可能遇到的问题及其解决方案:
    - 问题:阻值漂移
    - 解决方案:确保操作温度在规定的范围内,避免超负荷使用,定期检查焊接点的稳定性。

    - 问题:焊接不良
    - 解决方案:确保使用正确的焊接参数,遵循制造商提供的焊接曲线指导,使用适当的焊料和助焊剂。

    - 问题:电阻器过热
    - 解决方案:合理布局散热措施,确保电阻器周围有足够的空间用于散热。

    7. 总结和推荐


    综上所述,WRIS-PSMB 系列金属板电阻器是一款性能卓越、应用广泛的电子元件,适用于需要高精度和高稳定性的应用场景。其独特的技术参数和性能使其在市场上具有较强的竞争力。对于需要高度可靠性的项目,强烈推荐选用此系列电阻器。在选择使用前,务必仔细阅读并遵守产品使用手册中的所有操作规范和注意事项,以确保系统的长期稳定运行。

580060720003参数

参数
电阻值 5mΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
通用封装 0805
应用等级 工业级
包装方式 卷带包装

580060720003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

580060720003数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电阻 WURTH 580060720003 580060720003数据手册

580060720003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.5878
100+ ¥ 3.2146
500+ ¥ 3.1572
1000+ ¥ 3.1572
库存: 4360
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.87
直接购买
加入购物车
