865230653012

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 47μF 50V ±20% 5000h@ 105°C 142.5mA@ 10kHz,95mA@ 120Hz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 2466452
供应商: 海外现货
标准整包数: 1

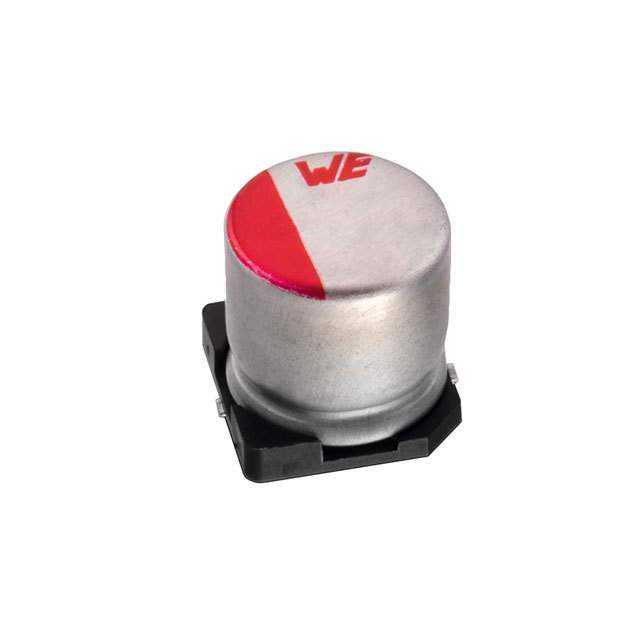

WURTH 铝电解电容 865230653012

865230653012概述

    WCAP-AS5H 铝电解电容器技术手册

    产品简介


    WCAP-AS5H 铝电解电容器是用于一般电子设备的铝电解电容器。这些电容器以其高容值(最高可达47μF)和较高的额定电压(最高50V)而著称,适用于各种电子应用。由于其设计和开发的目的仅限于一般电子设备使用,因此不适用于需要更高安全标准和可靠性标准的应用场合。

    技术参数


    - 型号: WCAP-AS5H
    - 容值: 47 μF
    - 额定电压: 50 V (DC)
    - 最大漏电流: 23.5 μA
    - 损耗因子 (DF): 12%
    - 纹波电流: 95 mA
    - 尺寸: 8.0 x 10.5 mm
    - 封装方式: 带卷包装

    产品特点和优势


    1. 高容值和额定电压: WCAP-AS5H 提供了较高的电容值和额定电压,适用于多种高要求的电子应用。
    2. 良好的散热性能: 纹波电流处理能力优异,有助于减少内部发热。
    3. 宽工作温度范围: 可以在-40°C至+105°C的环境中稳定工作,保证在各种条件下可靠运行。
    4. 耐久性强: 高温负载寿命测试显示了其出色的耐久性和稳定性。

    应用案例和使用建议


    - 电源滤波: 用于电源电路中的滤波器,提高输出电压的稳定性。
    - 平滑输出电压: 在整流电路中,用作平滑输出电压的滤波器。
    - 高频信号耦合: 用于高频信号的耦合,减少信号失真。

    建议:
    - 尽量避免频繁的充放电操作,以免造成电容内阻增加。
    - 确保电容器周围有足够的空间,以便散热。

    兼容性和支持


    WCAP-AS5H 适用于表面贴装工艺(SMT),并已通过预热过程规范(表H1)。Würth Elektronik 提供技术支持,并建议在使用前进行充分的可靠性和安全性评估。若需特殊领域的应用,请联系制造商以获取进一步指导。

    常见问题与解决方案


    - Q1: 如何确保电容器的正常工作?
    - A1: 请确保其工作电压不超过额定电压,并遵循推荐的工作温度范围。
    - Q2: 电容器如何存储?
    - A2: 存储时应保持温度在5°C至35°C之间,相对湿度低于75%。
    - Q3: 如何清洗电容器?
    - A3: 使用非卤化溶剂,例如酒精,并确保干燥充分。

    总结和推荐


    WCAP-AS5H 铝电解电容器具有出色的容值和额定电压,适用于多种电子设备中的滤波和储能需求。尽管其主要用于一般电子设备,但在正确使用下能够提供可靠的性能。强烈推荐用于需要高稳定性和耐用性的应用场合。

865230653012参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 142.5mA@ 10kHz,95mA@ 120Hz
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

865230653012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865230653012数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865230653012 865230653012数据手册

865230653012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.6426
10+ ¥ 3.6578
50+ ¥ 3.5171
100+ ¥ 3.3764
200+ ¥ 3.1513
500+ ¥ 3.0951
2500+ ¥ 3.0388
5000+ ¥ 3.0388
库存: 346
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 36.57
