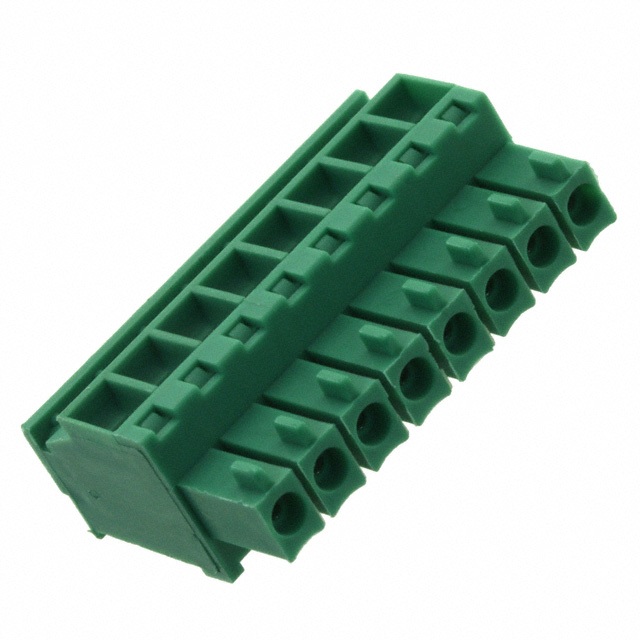

691363110008

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距8p插拔式接线端子 插头, 3631系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: BN-691363110008
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691363110008

691363110008概述


    产品简介


    本文介绍的是来自Würth Elektronik eiSos GmbH & Co. KG的3631系列电子元器件。该产品为水平电缆入口插头,适用于多种电子设备。该插头配备了钩形设计,便于在接线侧安装。此外,它符合RoHS标准,确保环保无害。

    技术参数


    材料:
    - 绝缘体:PA 66(聚酰胺66)
    - 颜色:绿色
    - 金属外壳:黄铜(CuZn)
    - 端子螺丝:镀锌钢
    - 端子螺丝槽型:"-"型
    - 导线护套:PhBz镀锡
    环境:
    - 工作温度范围:-40°C 至 105°C
    电气:
    - 电流额定值:8A / 10A
    - 工作电压:300V AC
    - 耐压:1.6KV / 2.5KV
    - 接触电阻:最大20mΩ
    机械:
    - 固态导线:28-16 AWG / 0.081-1.31 mm²
    - 绞合导线:28-16 AWG / 0.081-1.31 mm²
    - 扭矩:1.7 lb-in / 0.2 Nm
    - 导线剥离长度:6-7mm
    - 螺丝:M2.0
    - 距离:3.5mm

    产品特点和优势


    - 设计灵活:钩形设计使得插头易于在接线侧安装,提供更好的稳定性。
    - 环保安全:RoHS和无铅认证确保了产品的环保性和安全性。
    - 广泛的应用范围:适用于各种电气连接,例如通用电子设备和工业应用。
    - 高可靠性:通过详细的测试和验证,确保在规定的参数范围内可靠运行。

    应用案例和使用建议


    应用案例:
    - 该插头广泛应用于需要可靠连接的电子设备,例如汽车控制单元、医疗设备和家用电器。
    使用建议:
    - 在使用前务必确认所有连接部位完好无损,避免机械冲击。
    - 操作时遵循正确的扭矩要求,以防止接触变形和功能失效。

    兼容性和支持


    该产品主要与Würth Elektronik旗下的其他元器件和工具配套使用。为了保证最佳效果,建议按照Würth Elektronik的技术规格进行焊接和清洗。

    常见问题与解决方案


    问题1: 插头在高温环境下使用时出现接触不良。
    - 解决方案: 确保在规定的温度范围内使用,并检查接触点是否有污垢或损伤。
    问题2: 插头在清洗过程中出现功能异常。
    - 解决方案: 使用指定的清洗剂和方法进行清洁,避免使用过强的力道。

    总结和推荐


    总结:
    - 3631系列插头以其灵活的设计、高可靠性以及广泛的适用范围,在众多电子设备中表现出色。
    - 它符合RoHS标准,是一个环保安全的选择。
    推荐:
    - 我们强烈推荐3631系列插头用于需要可靠电气连接的应用场合。其耐用性和可靠性使其成为理想选择。

691363110008参数

参数
长*宽*高 3.5mm*10.4mm*19.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691363110008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691363110008数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691363110008 691363110008数据手册

691363110008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.7311 ¥ 40.3563
50+ $ 4.0898 ¥ 34.886
144+ $ 3.6542 ¥ 31.1703
288+ $ 3.4364 ¥ 29.3125
库存: 33
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 403.56
