691313510005

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距5p插拔式接线端子 插座头, 313系列, 300.0 v, 焊接
供应商型号: 8246563
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691313510005

691313510005概述

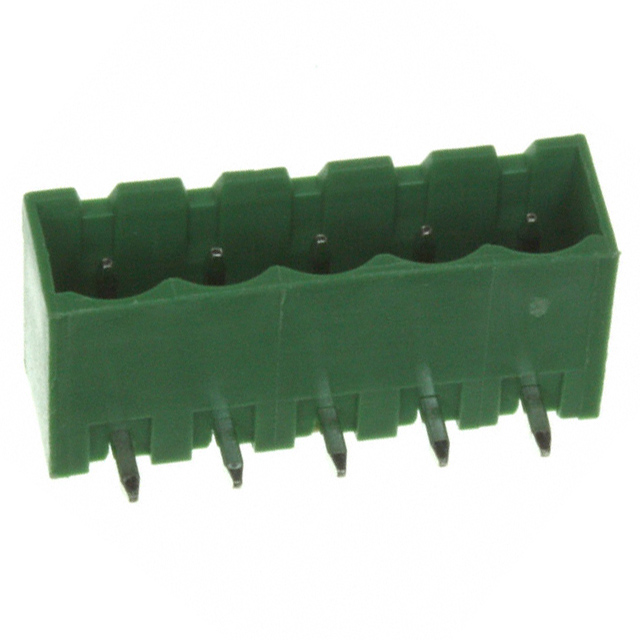

    SERIE 313 - 5.08mm Close Horizontal PCB Header

    产品简介


    SERIE 313 是一种设计用于印刷电路板(PCB)的水平连接器。这种连接器采用5.08mm的紧密间距设计,适用于各种高密度互连应用。其主要功能是在电路板之间实现可靠的电连接,广泛应用于通信设备、工业自动化、仪器仪表等领域。

    技术参数


    以下是SERIE 313的技术规格和技术参数列表:
    | 参数 | 规格 |

    | 材料 | 绝缘体:PBT |
    | 燃烧等级 | UL94-V0 |
    | 颜色 | 绿色 |
    | 接触针 | 黄铜(CuZn) |
    | 焊接尾部镀层 | 锡 |
    | 工作温度范围 | -40°C 至 105°C |
    | 认证标准 | cULus, VDE |
    | 电流承载能力 | 20A |
    | 工作电压 | 300VAC |
    | 耐压测试电压 | 1.6kV (初始) / 2.5kV (认证) |
    | 接触电阻 | ≤ 20 mΩ |
    | 包装方式 | 盒装 |

    产品特点和优势


    SERIE 313具有以下显著的特点和优势:
    1. 紧凑的设计:5.08mm的紧密间距设计使得该连接器非常适合高密度互连应用,从而节省空间。
    2. 材料和结构:采用PBT绝缘材料和黄铜接触针,保证了长期的机械和电气性能稳定。
    3. 环境适应性强:能够在-40°C至105°C的宽广温度范围内正常工作,适用于恶劣环境下的应用。
    4. 高可靠性:通过了UL94-V0燃烧等级认证,且满足cULus和VDE认证标准,确保在安全和质量上的高标准。
    5. 环保合规:符合RoHS标准,实现无铅化生产。

    应用案例和使用建议


    应用场景:SERIE 313主要用于通信设备、工业自动化系统、医疗设备和测量仪器中,用于实现PCB之间的可靠连接。
    使用建议:
    1. 在安装过程中,确保焊接过程仅使用波峰焊,以保持连接器的机械稳定性。
    2. 由于其紧凑的设计,在布线时需特别注意线路的合理安排,以避免短路或其他电气干扰。

    兼容性和支持


    SERIE 313可与标准PCB连接器兼容,并支持波峰焊工艺。制造商提供相关的技术支持和售后保障,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    问题1:如何进行正确的焊接?
    解决方案:必须使用波峰焊工艺进行焊接,确保焊接点的稳定性和一致性。
    问题2:如何确认产品的RoHS合规性?
    解决方案:请查阅产品手册,确认产品具备相应的认证标志,如RoHS标识。
    问题3:如何选择适合的应用场景?
    解决方案:根据实际应用需求选择合适的型号,特别是要考虑工作温度范围和电流承载能力等因素。

    总结和推荐


    综上所述,SERIE 313是一款高性能的5.08mm紧密间距水平PCB连接器,具有紧凑设计、高可靠性、环保等特点。适用于各类高密度互连应用。我们强烈推荐SERIE 313作为高品质的PCB连接解决方案,无论是从功能还是性价比方面都表现出色。

691313510005参数

参数
长*宽*高 27.4mm(长度)*8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

691313510005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691313510005数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691313510005 691313510005数据手册

691313510005封装设计

查看详情并下载
Symbol
Footprint
3D Model
