691317410005

厂牌: WURTH
产品描述: Wurth Elektronik 7.62mm间距5p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691317410005
供应商: 海外现货
标准整包数: 1

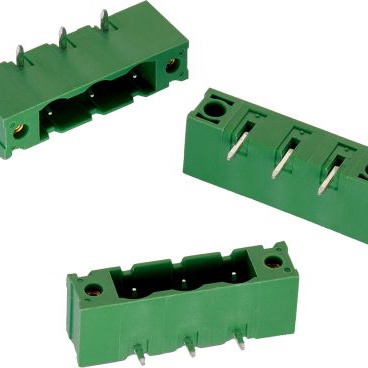

WURTH 接线座- 接头/插头和插口 691317410005

691317410005概述

    WR-TBL Series 3174 PCB Header: A Comprehensive Technical Overview

    1. 产品简介


    WR-TBL Series 3174是一款专为通用电子设备设计的PCB端子块。该产品属于通孔(THT)类型,主要功能是作为连接电路板的接口。这款产品适用于广泛的电子应用领域,如家用电器、消费电子、通信设备等。

    2. 技术参数


    以下是WR-TBL Series 3174 PCB Header的主要技术参数和技术规格:
    - 引脚数量: 5
    - 引脚间距(中间): 7.62 mm
    - 长度: 48.68 mm
    - 绝缘材料: PA66
    - 绝缘材料阻燃等级: UL94 V-0
    - 绝缘颜色: 绿色
    - 插针材料: 黄铜
    - 插针镀层: 锡镍复合镀层
    - 夹具螺母材料: M2.5 黄铜
    - 额定电流: 20 A
    - 工作电压: 300 V (AC)
    - 耐压能力: 1分钟内承受1600 V (AC)
    - 接触电阻: ≤20 mΩ
    - 操作温度范围: -40°C 至 +105°C

    3. 产品特点和优势


    WR-TBL Series 3174具有以下几个显著的特点和优势:
    - 高可靠性: 具有出色的电气特性和耐热性,适合长时间稳定运行。
    - 易于安装: 采用闭合水平电缆入口设计,方便快速安装和维护。
    - 环保认证: 符合RoHS和REACH标准,适用于绿色环保要求严格的领域。
    - 高性能: 支持高电流和高电压,确保可靠的电气连接。

    4. 应用案例和使用建议


    WR-TBL Series 3174广泛应用于各种电子设备中,如家用电器、工业控制设备、通信设备等。为了充分发挥其性能,建议:
    - 在焊接时严格按照波峰焊工艺要求进行,以确保良好的电气连接。
    - 避免直接机械冲击,例如避免PCB重叠安装。
    - 清洗时避免使用刷子,以免损伤功能性区域。

    5. 兼容性和支持


    WR-TBL Series 3174适用于多种电子设备和系统。厂商提供了详细的技术文档和支持服务,确保客户在使用过程中能够获得必要的帮助。此外,客户还可以联系销售工程师获取更多技术支持。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个可能遇到的问题及其解决方法:
    - Q: 插针无法顺利插入插座?
    - A: 检查插针和插座是否有损坏,确保插入方向正确且力度适中。
    - Q: 工作时温度异常升高?
    - A: 检查是否有过载现象,确保工作电压和电流在额定范围内。
    - Q: 电气连接不稳定?
    - A: 重新焊接并检查焊接质量,确保焊接面干净无氧化。

    7. 总结和推荐


    综上所述,WR-TBL Series 3174是一款性能优良、稳定性高的PCB端子块,适用于多种应用场景。它具有出色的电气特性和可靠的工作性能,能够满足大多数电子设备的需求。强烈推荐在需要高性能连接解决方案的项目中使用此产品。
    本文对WR-TBL Series 3174 PCB Header进行了详细的介绍和分析,旨在为用户提供全面的产品信息和技术指导。希望这些内容能够帮助您更好地了解和使用该产品。

691317410005参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691317410005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691317410005数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691317410005 691317410005数据手册

691317410005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.0777 ¥ 34.7828
50+ $ 3.8236 ¥ 32.6153
100+ $ 3.4969 ¥ 29.8286
360+ $ 2.8435 ¥ 24.2551
库存: 36
起订量: 23 增量: 0
交货地:
最小起订量为:10
合计: ¥ 347.82
