691349340006

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距6p插拔式接线端子 反相插头, 3493系列, 1.6 kV 、 300 V 交流, 焊接, 绿色
供应商型号: BN-691349340006
供应商: 海外现货
标准整包数: 1

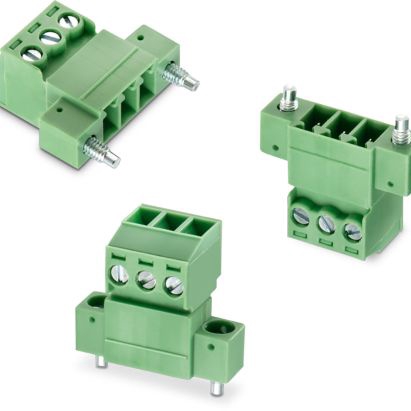

WURTH 接线座- 接头/插头和插口 691349340006

691349340006概述


    产品简介

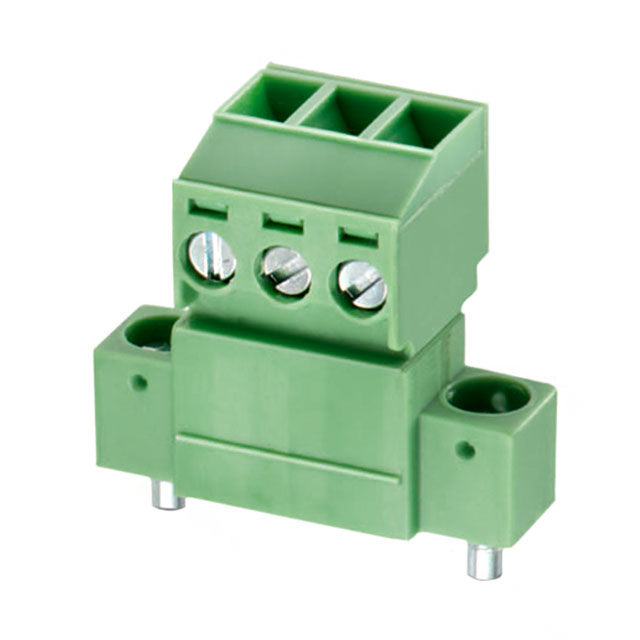

    SERIE 3493 - 3.81 mm 反向插针垂直入线连接器
    产品类型:反向插针垂直入线连接器
    主要功能:提供电力传输和信号连接
    应用领域:通用电子设备,如家用电器、工业自动化系统、通信设备等

    技术参数


    - 材料:
    - 绝缘体:PA 66(聚酰胺)
    - 接触材料:黄铜
    - 接触电镀:锡
    - 螺丝:钢锌电镀
    - 法兰螺丝:M2.5 钢
    - 电气特性:
    - 额定电流:8A
    - 工作电压:300VAC
    - 耐压:1.6KV
    - 接触电阻:最大 20 毫欧
    - 机械特性:
    - 固态线缆:30-14 AWG / 0.051-2.08 mm²
    - 扭矩:2.6Lb-In / 0.29Nm
    - 焊接工艺:符合 JEDEC 铅自由波峰焊接过程
    - 环境特性:
    - 操作温度:-40°C 至 115°C

    产品特点和优势


    特点:
    - 使用 RoHS 合规材料制造,环保且安全
    - 采用 PA 66 绝缘体,耐热性能好
    - 接触点为锡电镀黄铜,确保长期稳定可靠的电气连接
    - 提供 3.81mm 的固定间距,适合多种应用场合
    - 通过 cULus 认证,具备较高的可靠性和安全性
    优势:
    - 极低的接触电阻,可减少能耗和发热
    - 耐用性强,适用于多种恶劣环境
    - 易于安装和维护

    应用案例和使用建议


    应用场景:
    - 家用电器(如空调、冰箱)
    - 工业自动化控制系统
    - 通信设备中的电源连接
    使用建议:
    - 在高温环境下使用时,注意散热措施以保持电气性能稳定
    - 使用过程中定期检查连接可靠性,避免因接触不良导致故障

    兼容性和支持


    - 兼容性:SERIE 3493 连接器适用于多种设备和电路板,可根据需求定制不同的引脚数量
    - 支持和维护:Wurth Elektronik 提供全面的技术支持,包括安装指南、故障排查及售后服务

    常见问题与解决方案


    - 问题1:连接器温度过高
    解决方案:检查是否有良好的散热措施;增加空气流通或使用散热片
    - 问题2:电气连接不稳
    解决方案:重新检查螺丝紧固程度;确保接触面清洁无氧化
    - 问题3:无法正确焊接
    解决方案:确认焊接温度和时间;按照 JEDEC 标准进行操作

    总结和推荐


    总结:
    SERIE 3493 连接器是一款适用于各种通用电子设备的理想选择。它具有优良的电气性能、机械特性和环境适应能力,能够满足大多数应用场景的需求。此外,制造商提供的支持和维护也非常到位。
    推荐:
    强烈推荐 SERIE 3493 连接器用于需要高可靠性、良好电气性能和易于维护的应用场景。它的性价比高,能够在各种环境下稳定工作,是电子设计工程师的优选之一。

691349340006参数

参数
长*宽*高 33.26mm(长度)*11mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691349340006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691349340006数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691349340006 691349340006数据手册

691349340006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 5.7233 ¥ 48.8197
50+ $ 5.0336 ¥ 42.9366
100+ $ 4.1261 ¥ 35.1956
库存: 36
起订量: 17 增量: 0
交货地:
最小起订量为:10
合计: ¥ 488.19
