875115357006

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 470μF 16V ±20% 11mΩ 2000h@ 105°C 255mA@ 120Hz,5.1A@ 100 kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 2466697
供应商: 海外现货
标准整包数: 1

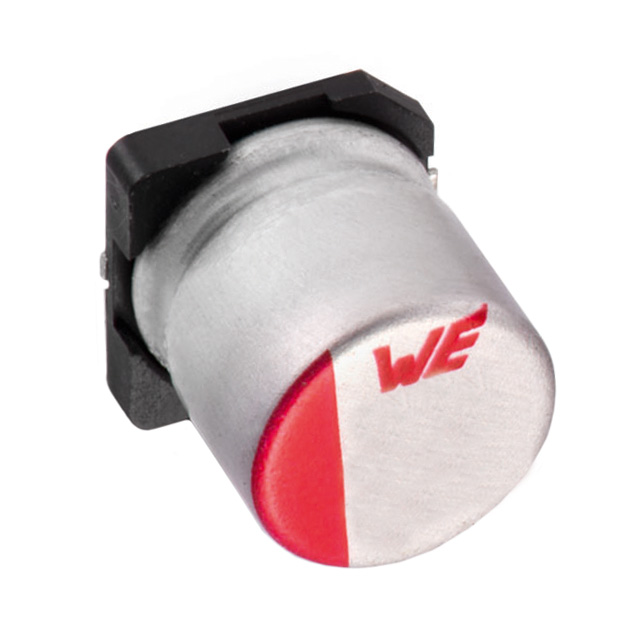

WURTH 铝电解电容 875115357006

875115357006概述

    铝聚合物电容器 WCAP-PSHP 技术手册

    产品简介


    铝聚合物电容器 WCAP-PSHP 是一种适用于一般电子设备的电容器,具有出色的电容值、低等效串联电阻(ESR)和高纹波电流能力。这款电容器广泛应用于各种电子产品,如电源管理、LED驱动器、消费电子设备、通信设备等领域。请注意,本产品不适合用于需要极高安全性和可靠性的应用领域,例如军事、航空航天、航空、核控制、潜艇、运输、灾害预防、医疗和公共信息网络等。

    技术参数


    | 参数 | 规格 |

    | 尺寸(长x宽) | 10.0 x 10.5 mm |
    | 封装推荐图案尺寸 | 1.9 x 4.3 x 4.4 mm |
    | 容量 | 470 μF |
    | 容量公差 | ±20% |
    | 额定电压 | 16 V (DC) |
    | 最大浪涌电压 | 18.4 V (DC) |
    | 漏电流 | 752 μA (最大) |
    | 耗散因数 | 10% (最大) |
    | 纹波电流 | 5100 mA (最大) |
    | ESR | 11 mΩ (最大) |
    | 操作温度范围 | -55°C 到 +105°C |

    产品特点和优势


    1. 高容量:470 μF 的电容量使其成为大容量储能的理想选择。
    2. 低 ESR:11 mΩ 的低 ESR 可以降低功耗并提高效率。
    3. 高纹波电流:5100 mA 的最大纹波电流能力使其适用于高电流应用。
    4. 宽操作温度范围:可在极端温度条件下稳定工作,适用于各种环境。
    5. 环保材料:符合 RoHS、REACH、无卤素标准,环保友好。

    应用案例和使用建议


    - 应用案例:适用于电源管理和 LED 驱动器中的滤波和储能应用。由于其低 ESR 和高纹波电流能力,可以在这些场景中提供高效的性能。
    - 使用建议:确保正确连接电容器的极性,避免反向电压。同时,在长时间存储后重新启用前应施加额定电压进行预热处理。避免长时间暴露于极端高温和高湿度环境中。

    兼容性和支持


    本产品可与其他电子元件良好兼容,并且制造商提供了全面的技术支持和服务。有关详细信息,请联系 Würth Elektronik eiSos GmbH & Co. KG。

    常见问题与解决方案


    1. 问题:如何确定电容器是否损坏?
    解决方案:测量其漏电流是否超过最大允许值,或者检查其 ESR 是否显著增加。
    2. 问题:电容器可以承受多大的反向电压?
    解决方案:绝对不能施加反向电压,否则可能导致电容器损坏或失效。
    3. 问题:在何种条件下电容器可能受到损坏?
    解决方案:避免长时间暴露于高温、高湿度环境,以及机械冲击和过电压。

    总结和推荐


    铝聚合物电容器 WCAP-PSHP 在多种应用场合下表现出色,具有高容量、低 ESR 和宽操作温度范围等特点。鉴于其高性能和环保特性,我们强烈推荐使用这款电容器。请务必遵循制造商的使用指南和安全规范,以确保最佳效果和长期可靠性。

875115357006参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 11mΩ
工作寿命 2000h@ 105°C
纹波电流 255mA@ 120Hz,5.1A@ 100 kHz
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

875115357006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875115357006数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875115357006 875115357006数据手册

875115357006封装设计

查看详情并下载
Symbol
Footprint
3D Model
