691311500103

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距3p插拔式接线端子 插座头, 311系列, 300.0 v, 焊接
供应商型号: 8267371
供应商: 欧时
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691311500103

691311500103概述


    产品简介

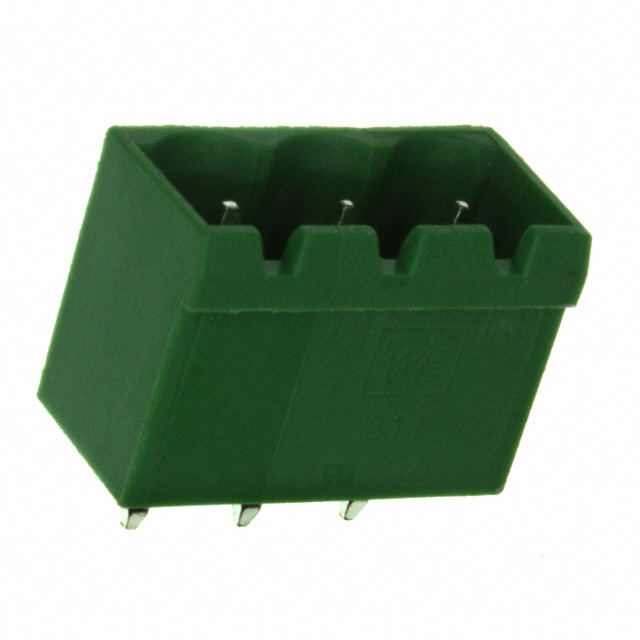

    产品名称: SERIE 311 - 5.08mm Close Vertical PCB Header WR-TBL
    产品类型: PCB(印刷电路板)连接器
    主要功能: 用于垂直安装的印刷电路板连接器,适用于需要高电流承载能力和稳定连接的应用。
    应用领域: 该产品广泛应用于工业控制设备、电源管理系统、通信设备及任何需要高可靠性连接的应用场景。

    技术参数


    - 尺寸规格: 5.08mm间距
    - 材料:
    - 绝缘体:聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 接触针材质: 黄铜(CuZn)
    - 焊接尾部镀层: 锡
    - 电气特性:
    - 电流承载能力:20A
    - 工作电压:300VAC
    - 耐压值:1.6KV
    - 接触电阻:最大20毫欧姆
    - 环境适应性:
    - 操作温度范围:-40°C 至 105°C
    - 环保认证:符合RoHS和无铅标准

    产品特点和优势


    - 高电流承载能力: 最大可承载20A的电流,适合处理重负载应用。
    - 耐温范围宽广: 从-40°C到105°C的操作温度范围,确保在极端环境下也能可靠工作。
    - 环保合规: 符合RoHS和无铅标准,适用于对环保要求较高的应用场合。
    - 稳定的电气性能: 最大接触电阻仅为20毫欧姆,保证了低损耗和高可靠性。
    - 易于装配: 绿色颜色标记,便于在印刷电路板上快速定位和安装。

    应用案例和使用建议


    应用案例
    在某款工业控制器的设计中,SERIE 311被用于电源模块的接口连接,由于该控制器经常在高温和振动环境下工作,产品的稳定性和可靠性至关重要。经过测试,SERIE 311表现出色,能够长期稳定工作,确保了系统的正常运行。
    使用建议
    - 装配注意事项: 建议使用波峰焊接工艺进行组装,避免使用手工焊接以减少损坏风险。
    - 环境选择: 在高温和湿度较大的环境中,需确保良好的通风散热条件,防止因过热导致接触不良。
    - 维护保养: 定期检查连接部位是否有氧化或腐蚀现象,及时清洁和更换可能存在问题的连接器。

    兼容性和支持


    - 兼容性: SERIE 311与同类标准PCB连接器具备良好的互换性,可在现有设计中轻松替换。
    - 支持与维护: 制造商提供全面的技术支持和售后服务,确保客户能够获得及时的技术咨询和故障解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器接触不良 | 检查焊接质量,确保焊点均匀且无虚焊;清洁连接器表面,去除氧化物。 |
    | 连接器温度过高 | 改善散热环境,增加风扇或散热片;确保环境温度不超出产品规定的操作温度范围。 |
    | 长时间使用后接触电阻变大 | 清洁接触面,使用专用清洁剂;定期检查并更换磨损的连接器。 |

    总结和推荐


    综上所述,SERIE 311 - 5.08mm Close Vertical PCB Header WR-TBL 是一款高性能的PCB连接器,具有高电流承载能力、宽温范围和环保认证等特点。该产品在各种严苛的工业环境中表现出色,尤其适用于需要高可靠性连接的应用场景。鉴于其优异的性能和制造商提供的优质服务,我们强烈推荐此款产品给需要高质量连接解决方案的用户。

691311500103参数

参数
长*宽*高 8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691311500103厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691311500103数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691311500103 691311500103数据手册

691311500103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4371 ¥ 3.6936
10+ $ 0.4243 ¥ 3.585
50+ $ 0.4114 ¥ 3.4763
500+ $ 0.3985 ¥ 3.3677
1000+ $ 0.3857 ¥ 3.2591
库存: 1169
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.69
