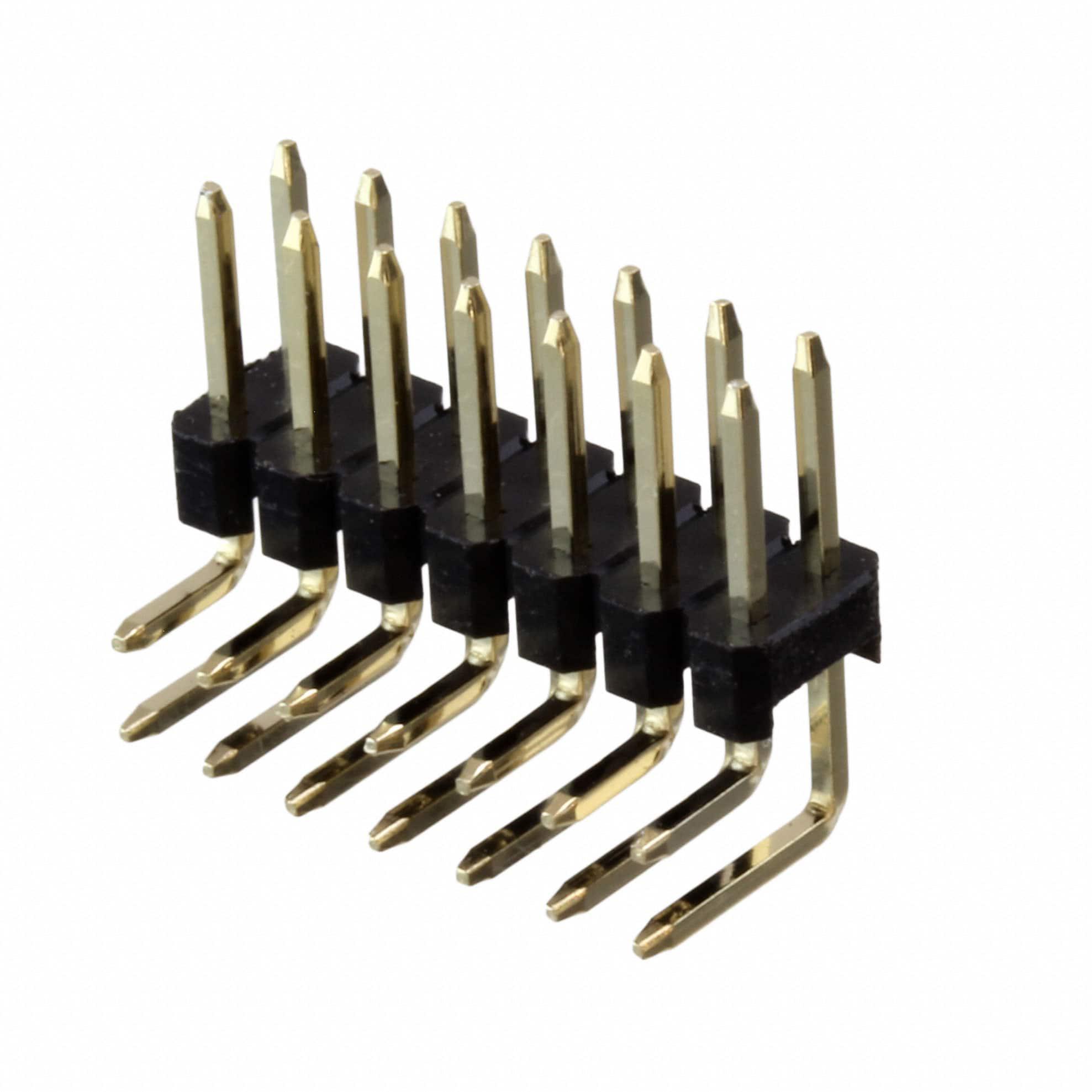

61301421021

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距14p双排排针 板对板连接器, WR-PHD系列, 直角, 通孔安装
供应商型号: ET-2356198
供应商: 海外现货
标准整包数: 1

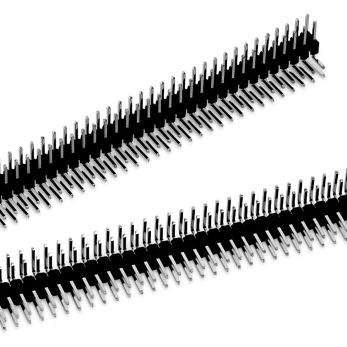

WURTH 矩形连接器 - 针座 - 公插针 61301421021

61301421021概述

    2.54mm Angled Dual Pin Header 技术手册

    产品简介


    2.54mm Angled Dual Pin Header 是一款专为各类电子设备设计的电子元器件,具有小巧轻便、结构紧凑的特点。它的主要功能是提供稳定的连接,以确保电气信号在电路板之间的可靠传输。该产品广泛应用于消费电子、工业控制、通信设备和家用电器等领域。

    技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    | 项目 | 规格 |

    | 材料 | 绝缘体:聚对苯二甲酸丁二醇酯(PBT)
    接触材料:铜合金
    镀层:金 |
    | 颜色 | 黑色 |
    | 质量等级 | CECC 75 301-802 3级 |
    | 引脚间距 | 2.54mm |
    | 工作温度范围 | -40°C 至 125°C |
    | 阻燃等级 | UL94-V0 |
    | 电气特性 | 额定电流:3A
    工作电压:250V AC
    绝缘电阻:>1000 MΩ
    耐压:500V AC/min
    接触电阻:≤20mΩ |
    | 焊接工艺 | 波峰焊工艺 |

    产品特点和优势


    这款2.54mm Angled Dual Pin Header 的特点如下:
    - 高可靠性:通过严格的CECC认证,确保在恶劣环境下也能保持稳定的工作状态。
    - 高效散热:采用高品质铜合金和金镀层,有效提高导电性能并降低温升。
    - 适应性强:宽泛的工作温度范围(-40°C至125°C),适用于多种复杂的环境条件。
    - 安全环保:符合ROHS和无铅标准,减少环境污染。
    - 易于安装:独特的2.54mm间距设计,方便电路板上的布局和安装。

    应用案例和使用建议


    应用案例:这款插头广泛应用于各种消费电子产品中,如电视机顶盒、路由器、家电控制器等。它们可以用于扩展电路板之间的连接,确保信号传输的可靠性。
    使用建议:在进行波峰焊接前,需确保插头已正确放置并固定。为了提高焊接效果,建议使用适合的助焊剂和适当的焊接温度。此外,在组装过程中,应避免对插头施加过度的机械应力,以免损坏插针。

    兼容性和支持


    - 兼容性:这款2.54mm Angled Dual Pin Header 可与各种通用的2.54mm间距插座兼容,支持市面上大多数标准的印刷电路板(PCB)设计。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,包括产品样品、详细的设计指南和技术咨询。此外,针对常见的技术问题,厂商还提供了详细的故障排查手册,帮助客户快速解决问题。

    常见问题与解决方案


    问题1:如何确认产品的包装是否完好?
    解决方案:检查外包装是否有明显的破损或开封痕迹。如有疑问,请联系客服确认。
    问题2:焊接过程中遇到虚焊现象怎么办?
    解决方案:建议增加预热时间,调整助焊剂的用量,或者更换品质更高的助焊剂。
    问题3:如何确保产品在高温下的稳定工作?
    解决方案:建议在高温环境下进行严格的温度循环测试,确保产品能够长期稳定工作。若发现问题,请及时联系技术支持团队寻求帮助。

    总结和推荐


    总体来看,这款2.54mm Angled Dual Pin Header 是一款具有高度可靠性的电子元器件,适用于多种应用场合。其出色的电气特性和环境适应能力使其在市场上具备很强的竞争力。无论是用于消费电子产品还是工业控制设备,它都能提供稳定的信号传输和优异的性能表现。因此,我们非常推荐这一产品给广大电子工程师和设计师们。
    希望这篇综述能为您提供有价值的信息。如果您有任何进一步的问题或需要更多的技术细节,请随时联系我们。

61301421021参数

参数
防护等级 -
额定电流 3A
触头镀层 - 配接
触头镀层厚度 - 配接 -
间距-配接 2.54mm
类型 Header,Push-Pull
排数 2
针脚数 14pin
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

61301421021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61301421021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61301421021 61301421021数据手册

61301421021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4743 ¥ 12.4579
10+ $ 1.0513 ¥ 8.8833
25+ $ 0.8766 ¥ 7.4073
50+ $ 0.7308 ¥ 6.175
100+ $ 0.5838 ¥ 4.9335
1000+ $ 0.5331 ¥ 4.5045
库存: 292
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.45
