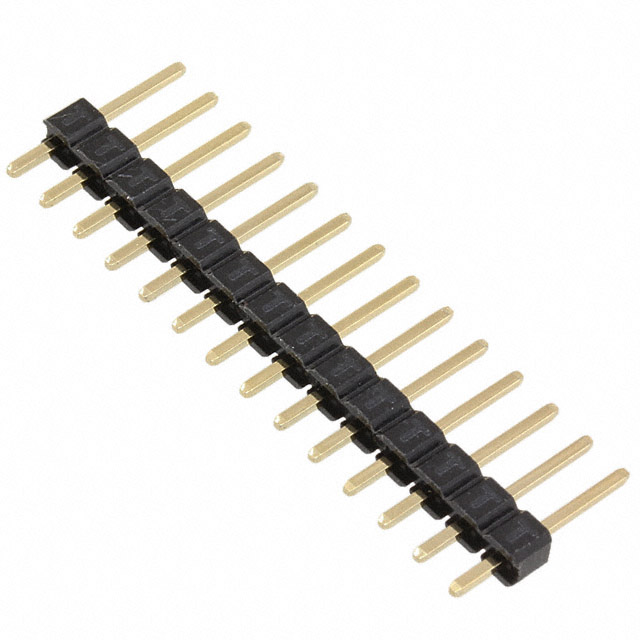

61301411121

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距14p单排排针 板对板连接器, WR-PHD系列, 直角, 通孔安装
供应商型号: 1635270
供应商: 海外现货
标准整包数: 500
WURTH 矩形连接器 - 针座 - 公插针 61301411121

61301411121概述

    WR-PHD Pin Header 技术手册

    产品简介


    WR-PHD Pin Header 是一款专为通用电子设备设计和开发的电子元件。它的主要功能是提供可靠的电气连接,广泛应用于各类消费电子产品、工业设备及各种电路板组装。其标准间距为2.54毫米,适用于需要坚固耐用、成本效益高的连接需求的应用场合。

    技术参数


    - 外形尺寸:
    - 长度(L):35.56 mm ± 0.35 mm
    - 推荐孔距(Pl):33.02 mm
    - 引脚数(Pins):14
    - 引脚间距(Pitch):2.54 mm
    - 耐久性:25 次插拔
    - 电气特性:
    - 额定电流(IR):3 A
    - 工作电压:250 V (AC)
    - 绝缘电阻(RISO):≥1000 MΩ
    - 接触电阻(R):≤20 mΩ
    - 额定电压(Working Voltage):250 V (AC)
    - 工作温度范围:-40°C 到 +105°C

    产品特点和优势


    1. 高可靠性:耐久性达到25次插拔,确保长期稳定的工作性能。
    2. 宽温度适应性:能在-40°C到+105°C的环境中正常工作。
    3. 高绝缘性:接触电阻低,绝缘电阻高,确保信号传输的稳定性。
    4. 易于安装:标准2.54 mm间距,方便集成到各种标准电子设备中。

    应用案例和使用建议


    WR-PHD Pin Header 广泛应用于消费电子、工业控制和自动化设备中。例如,在一个自动装配线控制系统中,这些连接器可以用来连接控制面板和传感器,以实现稳定的信号传输。为了确保最佳使用效果,建议在安装过程中严格按照焊接温度曲线进行焊接,并注意避免过度的机械冲击。

    兼容性和支持


    - 兼容性:该产品与标准2.54 mm间距的其他组件兼容,适用于多种电路板设计。
    - 支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持服务,包括产品认证、安全指南及售后技术支持。

    常见问题与解决方案


    1. 问:如何确保焊接时温度曲线符合要求?
    答:严格遵循制造商提供的焊接温度曲线。焊接过程应确保温度不超过260°C,并在预热阶段逐步升温。
    2. 问:如何防止长时间储存后焊接不良?
    答:确保产品在12个月内使用,并按照存储条件进行存放。
    3. 问:如何处理存储和运输期间的湿度问题?
    答:确保包装密封良好,防止受潮。

    总结和推荐


    WR-PHD Pin Header 在设计和制造过程中注重耐用性和可靠性,非常适合于各类消费电子产品和工业应用。它具备出色的电气性能和温度适应性,且易于安装。建议在需要高可靠性的应用场景中优先选择此款产品。

61301411121参数

参数
类型 Header,Push-Pull
针脚数 14pin
额定电流 3A
防护等级 -
颜色 黑色
排数 1
触头镀层厚度 - 配接 -
触头镀层 - 配接
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装
