971120474

产品分类: 其他工具
厂牌: WURTH
产品描述:
供应商型号: 2988214
供应商: 海外现货
标准整包数: 1
WURTH 其他工具 971120474

971120474概述

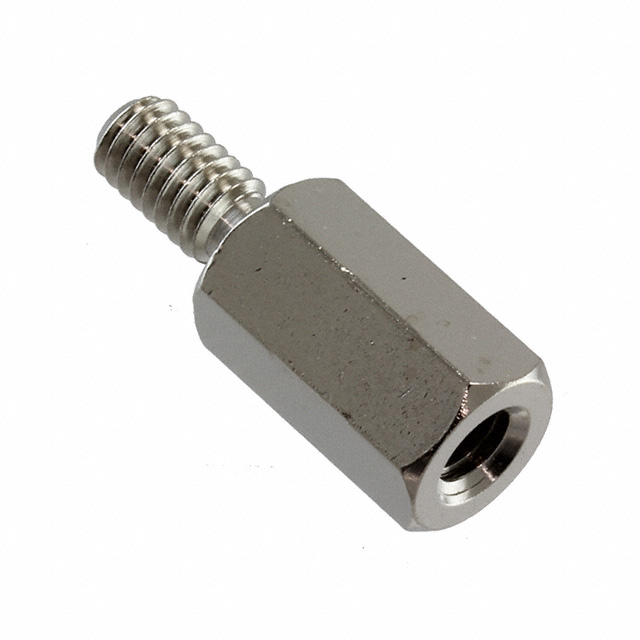

    电子元器件技术手册:WA-SBRIE黄铜螺柱式隔板

    1. 产品简介


    WA-SBRIE黄铜螺柱式隔板是一种用于电子设备组装的重要组件。它采用标准的公制螺纹(内/外),可以广泛应用于一般电子设备的设计中。此组件的主要功能是在不同组件之间提供物理隔离,同时确保机械稳定性和电气连接的可靠性。

    2. 技术参数


    - 尺寸参数
    - 长度(L):5 mm
    - 内螺纹(Ti):M2.5
    - 外螺纹(To):M2.5
    - 内螺纹长度(Tli):3 mm
    - 外螺纹长度(Tlo):6 mm
    - 活动扳手(SW):5 mm
    - 材料及表面处理
    - 材料:黄铜
    - 表面处理:镀镍
    - 认证
    - RoHS合规:符合[2011/65/EU和2015/863]
    - REACH合规:符合[(EC)1907/2006]
    - 无卤素:符合[IEC 61249-2-21 和 JEDEC 709B]
    - 工作条件
    - 工作温度范围:-55°C 至 +150°C
    - 存储条件(原包装):温度<40°C;相对湿度<75%
    - 防潮等级:1级
    - 包装
    - 包装方式:纸箱

    3. 产品特点和优势


    WA-SBRIE黄铜螺柱式隔板具备多项独特的特性和优势:
    - 高可靠性:通过RoHS、REACH和无卤素认证,确保材料环保且符合安全标准。
    - 耐温性强:工作温度范围广,适合多种复杂环境。
    - 优异的机械稳定性:由黄铜制成,镀镍表面处理增强了耐用性和防腐蚀性能。
    - 广泛的适用性:适用于各种电子设备,特别适合需要物理隔离和稳固安装的应用场景。

    4. 应用案例和使用建议


    WA-SBRIE黄铜螺柱式隔板在多种电子设备中得到广泛应用,例如:
    - PCB安装:在电路板和其他组件之间提供物理隔离,保证电气连接的安全性。
    - 机箱固定:用于固定和支撑电子设备的外壳,提升整体结构的稳定性和安全性。
    使用建议:
    - 在安装过程中,确保螺纹对齐并均匀施力,避免因不适当的安装导致的损坏。
    - 定期检查设备的工作状态,及时更换可能磨损的隔板以保持系统的稳定运行。

    5. 兼容性和支持


    WA-SBRIE黄铜螺柱式隔板具有广泛的兼容性,可与多种电子设备和系统集成使用。此外,制造商Würth Elektronik eiSos GmbH & Co. KG提供了全面的技术支持和售后服务,确保用户能够获得必要的帮助和指导。

    6. 常见问题与解决方案


    - 问题:安装过程中螺纹无法对齐。
    - 解决方法:检查螺纹规格是否匹配,必要时请更换相应的螺纹工具。
    - 问题:长时间使用后出现腐蚀现象。
    - 解决方法:定期清洁和维护,使用适合的防腐蚀剂进行处理。

    7. 总结和推荐


    综上所述,WA-SBRIE黄铜螺柱式隔板凭借其高可靠性、优异的机械稳定性和广泛的适用性,成为了众多电子设备的理想选择。对于需要稳定和可靠的物理隔离的应用场合,强烈推荐使用该产品。如果您有任何疑问或需要技术支持,欢迎随时联系制造商获取帮助。

971120474参数

参数
长*宽*高 20mm(长度)
零件状态 在售
包装方式 散装

971120474厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

971120474数据手册

厂牌 PDF简要描述 下载
WURTH 其他工具 WURTH 971120474 971120474数据手册

971120474封装设计

查看详情并下载
Symbol
Footprint
3D Model
