687640100002

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述: Wurth Elektronik 排线, 6876 系列, 40 路
供应商型号: ET-2520347
供应商: 海外现货
标准整包数: 1

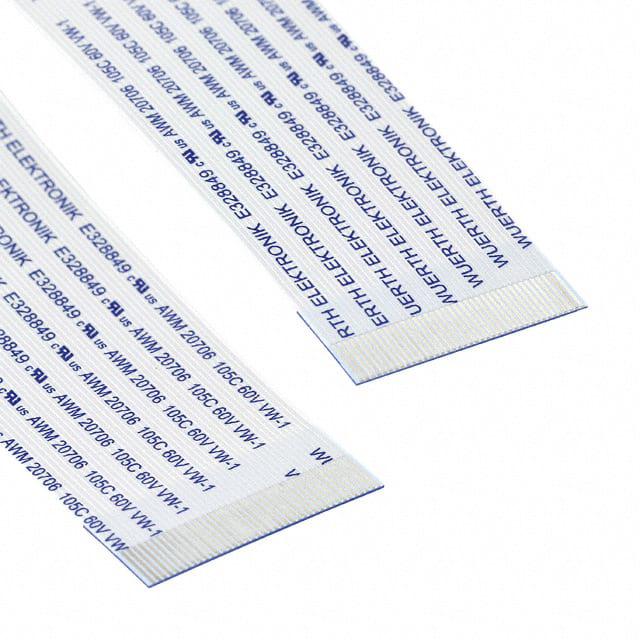

WURTH 扁平带状线缆 687640100002

687640100002概述

    WR-FFC Flat Flexible Cable 687640100002 技术手册

    1. 产品简介


    WR-FFC Flat Flexible Cable(柔性扁平电缆)是专为通用电子产品设计的高性能连接器。主要功能是提供可靠的电气连接,适用于各种消费电子、工业控制及医疗设备等。此产品不仅具备良好的电气性能,还能承受一定的机械应力,适用于多种环境条件下的应用。

    2. 技术参数


    - 引脚数: 40
    - 间距: 0.5 mm
    - 总间距: 19.5 mm
    - 长度: 100 mm
    - 宽度: 20.5 mm
    - 边缘间隙: 0.5 mm
    - 导体宽度: 0.3 mm
    - 导体厚度: 0.05 mm
    - 绝缘材料: 聚酯 (PET)
    - 接触材料: 铜
    - 接触镀层: 锡
    - 额定电流: 0.5 A
    - 工作电压: 60 V
    - 绝缘电阻: 1000 MΩ/m
    - 耐压: 500 V (AC)
    - 温度范围: -30°C 至 105°C
    - 弯折测试: 180° 20次
    - 拉伸强度: 35 N/mm²
    - 耐磨性: 10000次

    3. 产品特点和优势


    - 高可靠性: 该产品通过了多项测试,如机械应力、拉伸强度等,确保长期稳定运行。
    - 广泛适用性: 兼容多种通用电子产品,适用于消费电子、工业控制等多个领域。
    - 安全标准: 符合RoHS和REACh认证,无害环境。
    - 耐用性: 经过2000次插拔测试,仍能保持稳定的电气性能。

    4. 应用案例和使用建议


    - 消费电子: 可用于智能手机、平板电脑等移动设备内部的柔性连接。
    - 工业控制: 在自动化设备中作为信号传输的可靠连接器。
    - 医疗设备: 在医疗设备中,确保高可靠性的信号传输。
    使用建议:
    - 安装时避免直接机械冲击,特别是对接触区域。
    - 清洗过程中不建议使用刷子,以防功能区变形。
    - 确保操作温度不超过最大允许值,以避免热损毁。

    5. 兼容性和支持


    - 兼容性: 该产品主要用于与Würth Elektronik的其他产品配合使用。
    - 支持: 用户可联系制造商获取技术支持和售后服务,确保产品在使用过程中的最佳状态。

    6. 常见问题与解决方案


    - Q1: 产品是否防水?
    - A1: 该产品不具备防水功能。建议在设计中考虑额外的防水措施。

    - Q2: 使用过程中出现接触不良现象怎么办?
    - A2: 检查是否接触部分有污物或损坏。清洁或更换接触部分可能解决问题。

    - Q3: 是否适合高温环境使用?
    - A3: 该产品工作温度范围为-30°C至105°C。在高温环境下使用时,应确保符合工作温度要求。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高可靠性:经过严格测试,确保长期稳定运行。
    - 广泛适用性:适用于多种通用电子产品。
    - 安全标准:符合RoHS和REACh认证。
    - 推荐使用:
    - 推荐用于一般电子设备的应用,尤其在需要高可靠性的场合。避免在极端环境或安全要求极高的应用中使用。
    总之,WR-FFC Flat Flexible Cable 是一款值得信赖的高性能连接器,适用于广泛的电子设备,特别是在一般电子产品中的应用。

687640100002参数

参数
长*宽*高 100.08mm(长度)*20.5mm(宽度)
安装方式 压入式
零件状态 在售
包装方式 袋装

687640100002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687640100002数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 687640100002 687640100002数据手册

687640100002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9423 ¥ 33.3125
10+ $ 3.4691 ¥ 29.3141
50+ $ 3.1891 ¥ 26.9481
100+ $ 2.9108 ¥ 24.596
250+ $ 2.6555 ¥ 22.4391
库存: 407
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.31
