63911215521

产品分类: 扁平带状线缆
厂牌: WURTH
产品描述:
供应商型号: 732-13963-ND
供应商: Digi-Key
标准整包数: 1

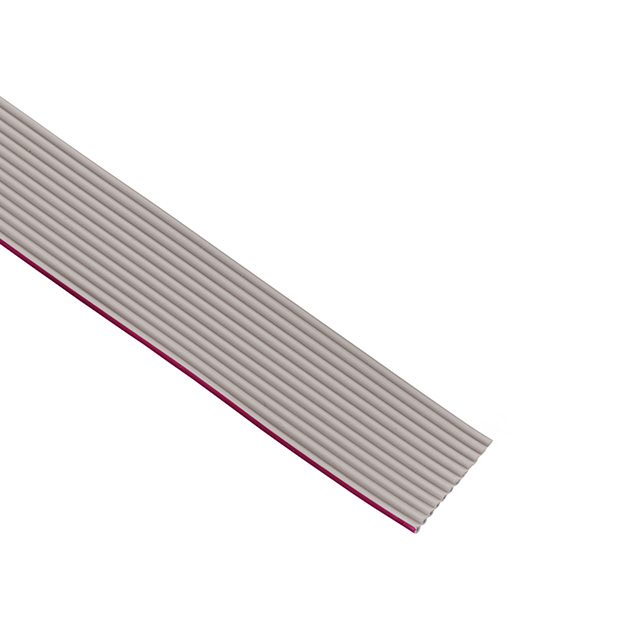

WURTH 扁平带状线缆 63911215521

63911215521概述

    WR-CAB Ribbon Flat Cable 技术手册

    产品简介


    WR-CAB Ribbon Flat Cable 是一种专为一般电子产品设计的柔性电缆。它具备多个导电芯线,能够在狭小空间内传输信号和电力,适用于广泛的应用领域,如消费电子、工业控制设备、医疗设备等。该电缆的主要功能是在不同电子设备之间建立可靠的电气连接。

    技术参数


    - 尺寸:
    - 总长度(L):15.24 mm ±0.15mm
    - 针到针距离(Middle):13.97 mm ±0.15mm
    - Pin数:12
    - 材料属性:
    - 绝缘材料:PVC
    - 颜色:灰色带红色标记
    - 导体材料:铜
    - 导体镀层:锡
    - 电气特性:
    - 额定电流:1 A max.
    - 额定电压:300 V (RMS)
    - 耐压测试:1 min 2000 V (AC) min.
    - 绝缘电阻:1 Kilometer 100 MΩ min.
    - 信号延迟:1 Meter 4.65 ns
    - 导体电阻:1 Kilometer 237 Ω max.
    - 不平衡电容:1 Meter 56 pF
    - 不平衡阻抗:105 Ω
    - 不平衡电感:1 Meter 1.45 µH
    - 电线属性:
    - 绞合线横截面:28 AWG (0.089 mm²)
    - 绞股数:7
    - 单股直径:0.13 mm
    - 认证:
    - RoHS 兼容
    - REACH 兼容
    - cULus 认证 E328849
    - UL 2651 VW-1 105°C 300V

    产品特点和优势


    1. 高可靠性:符合RoHS和REACH标准,确保环保和安全。
    2. 宽温度范围:可在-25°C到+105°C范围内正常工作,适合各种环境。
    3. 高机械强度:能够承受重复弯曲和拉伸,适合于移动设备和需要频繁运动的应用场合。
    4. 低延迟:信号延迟低,适合高速信号传输应用。

    应用案例和使用建议


    - 消费电子:如手机、平板电脑等便携式设备中的内部布线。
    - 工业控制:如PLC控制系统中的信号连接。
    - 医疗设备:如监测设备中的数据传输线。
    使用建议:
    - 在使用过程中,避免过热导致的损坏。
    - 定期检查连接处是否有磨损或损坏迹象。
    - 确保使用正确的焊接工艺以延长使用寿命。

    兼容性和支持


    - 兼容性:该电缆可与标准插座和其他电子元件兼容。
    - 支持:Würth Elektronik 提供详尽的技术支持和维护服务。客户可以通过官方渠道获取更多帮助。

    常见问题与解决方案


    - 问题:焊接时发生虚焊。
    - 解决办法:确认焊接温度和时间符合技术规格要求。
    - 问题:长时间存储后焊接不良。
    - 解决办法:存储时间不要超过12个月,避免终端氧化影响焊接质量。

    总结和推荐


    WR-CAB Ribbon Flat Cable 是一款高性能、多功能的柔性电缆,适用于多种电子设备。其优异的电气特性和广泛的工作温度范围使其在各种应用场景中表现卓越。对于需要可靠连接和灵活布线的应用场合,强烈推荐使用该产品。

63911215521参数

参数
长*宽*高 15.24mm(宽度)
零件状态 在售

63911215521厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

63911215521数据手册

厂牌 PDF简要描述 下载
WURTH 扁平带状线缆 WURTH 63911215521 63911215521数据手册

63911215521封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 101.1088 ¥ 904.9743
5+ $ 92.6848 ¥ 829.5753
10+ $ 84.2608 ¥ 754.1763
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 904.97
直接购买
加入购物车
