662102130822

厂牌: WURTH
产品描述: Wurth Elektronik 3.0mm间距2p单排排针, WR-MPC3系列, 直角
供应商型号: 2113382
供应商: 海外现货
标准整包数: 1

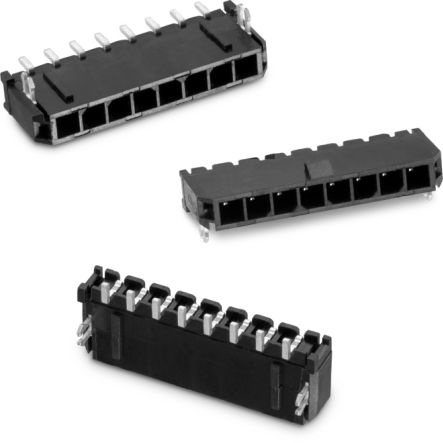

WURTH 矩形连接器 - 针座 - 公插针 662102130822

662102130822概述


    产品简介


    本产品为3.00毫米间距的表面贴装(SMT)单排直角公头引脚连接器,带通过孔保持夹。该连接器专为通用电子设备设计,适用于各种工业应用,如汽车控制、列车控制、船舶控制、运输信号系统、防灾系统、医疗设备和公共信息网络等领域。

    技术参数


    | 参数 | 值 |

    | 绝缘材料 | LCP |
    | 阻燃等级 | UL94-V0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触类型 | 冲压型 |
    | 接触镀层 | 锡镀层 |
    | 质量等级 | 25次插拔 |
    | 间距 | 3.00毫米 |
    | 工作温度范围 | -40°C 至 105°C |
    | 电气特性
    | 电流承载能力 | 5安培 |
    | 工作电压 | 250V AC |
    | 绝缘电阻 | >1000兆欧 |
    | 耐压强度 | 1500V AC/分钟 |
    | 接触电阻 | ≤10毫欧 |
    | 焊接工艺 | JDEC无铅回流焊 |
    | 包装方式 | 编带和盘式 |

    产品特点和优势


    1. 高可靠性:经过25次插拔测试,确保长期稳定的电气连接性能。
    2. 高温耐受性:能够在-40°C至105°C的极端温度范围内正常工作。
    3. 环保材料:采用UL94-V0级阻燃材料,且符合RoHS标准,保证使用安全。
    4. 易于焊接:采用JEDEC标准的无铅回流焊工艺,适合大批量生产。
    5. 稳固的固定:带通过孔保持夹,有效防止连接器在振动环境中松动。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于各种工业控制系统,如车载信息娱乐系统、轨道交通信号系统和海洋探测设备。在这些应用中,连接器需要承受各种恶劣环境条件。
    使用建议
    1. 在焊接前,请确保所有电气接线正确无误。
    2. 在安装过程中,请确保连接器安装牢固,避免因振动导致松动。
    3. 定期检查连接器的状态,确保其在高负载条件下仍能保持良好的接触性能。

    兼容性和支持


    该连接器支持无铅回流焊工艺,可兼容当前主流的焊接设备。制造商提供了详细的安装和维护指南,并提供技术支持以解决用户可能遇到的问题。

    常见问题与解决方案


    1. 问题:连接器在焊接后出现虚焊现象
    - 解决方案:请确保焊接温度和时间符合JEDEC标准,适当增加预热时间和冷却时间。

    2. 问题:连接器在高频应用中出现信号干扰
    - 解决方案:检查并优化电路板设计,确保地线和信号线布局合理,减少电磁干扰。

    总结和推荐


    总体而言,这款3.00毫米间距的SMT单排直角公头引脚连接器凭借其高可靠性、优异的环境适应性和便捷的安装方式,成为许多工业应用的理想选择。它不仅适用于常规电子设备,还能够在极端环境下表现出色。强烈推荐此款连接器用于需要高可靠性的应用场景。

662102130822参数

参数
排数 1
间距-配接 3mm
触头镀层厚度 - 配接 -
防护等级 -
针脚数 2pin
类型 Header,Locking Ramp
额定电流 5A
颜色 黑色
触头镀层 - 配接
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
