690368172672

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距26p双排排针, WR-MM系列, 直角
供应商型号: 3817998
供应商: 海外现货
标准整包数: 1

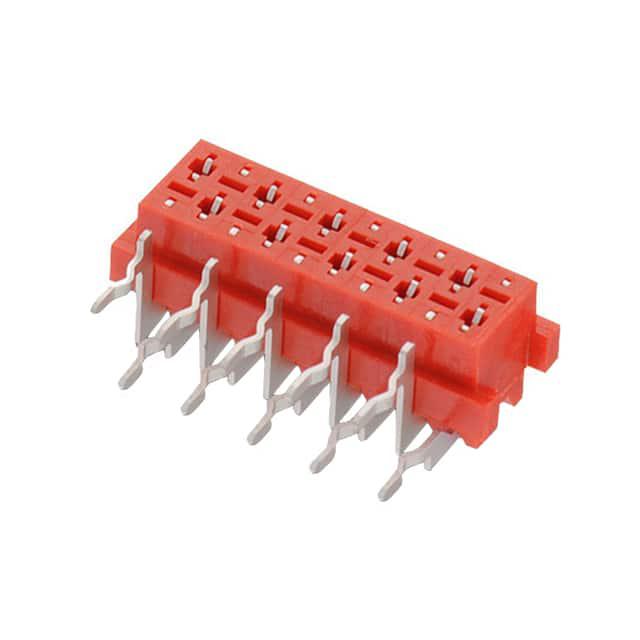

WURTH 矩形连接器 - 针座 - 插座/母插口 690368172672

690368172672概述

    WR-MM Female Angled Connector 技术手册

    产品简介


    WR-MM Female Angled Connector(订单代码:690368172672)是一种专为通用电子设备设计的电子元件。这类连接器没有锁定机构,但具有极化设计。它们主要用于需要电气连接的场合,例如电路板间的连接。此连接器特别适用于不涉及高安全性要求的应用场景,如医疗设备或航空航天系统等。

    技术参数


    - 引脚数:26个
    - 孔径:1.27 mm(±0.05)
    - 插针间距:2.54 mm(每排)
    - 耐久性:25次插拔循环
    - 工作电压:250 V AC
    - 额定电流:每个引脚1.5 A
    - 绝缘电阻:最小1000 MΩ
    - 接触电阻:最大10 mΩ
    - 最高工作温度:+105 °C
    - 最低工作温度:-40 °C

    产品特点和优势


    1. 耐久性:具备25次插拔循环的能力,适用于高频操作。
    2. 极化设计:避免错误安装,提升安全性。
    3. 材料:采用磷青铜作为接触材料,表面处理为哑光锡镍合金,确保长期稳定使用。
    4. 环境适应性强:工作温度范围宽广,适合多种工作环境。

    应用案例和使用建议


    - 应用案例:WR-MM Female Angled Connector 适用于各种通用电子设备,如工业控制系统、消费电子产品等。
    - 使用建议:在组装过程中,务必遵循正确的焊接流程,以保证连接器的可靠性和使用寿命。建议在高温回流焊工艺中使用,因为其最高工作温度可达到260°C。

    兼容性和支持


    - 兼容性:该连接器专门设计用于Würth Elektronik的其他产品线,与同系列的其他组件和工具配套使用最佳。
    - 支持信息:用户在购买后可获得技术支持和咨询服务,确保设备的正常使用。

    常见问题与解决方案


    - 问题:长时间存放后,连接器引脚易生锈。
    - 解决方案:建议在发货后的12个月内使用产品,如果存放时间超过12个月,则需进行检查并重新评估适用性。

    总结和推荐


    WR-MM Female Angled Connector是一款设计精良、性能稳定的电子元件。它在电气连接领域表现优异,尤其适合于不涉及高安全性要求的应用场景。其独特的极化设计和出色的耐用性使其成为通用电子设备的理想选择。如果您需要一款高性能且价格合理的连接器,WR-MM Female Angled Connector将是您的理想选择。

690368172672参数

参数
防护等级 -
间距-配接 2.54mm
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 -
针脚数 26pin
颜色 -
额定电流 1.5A
触头镀层 - 配接
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 管装

690368172672厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

690368172672数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 插座/母插口 WURTH 690368172672 690368172672数据手册

690368172672封装设计

查看详情并下载
Symbol
Footprint
3D Model
