首页  >  产品百科  >  64900311122

64900311122

厂牌: WURTH
产品描述: Wurth Elektronik 4.2mm间距3p单排排针 线对板连接器, WR-MPC4系列, 直角, 通孔安装
供应商型号: 2113397
供应商: 海外现货
标准整包数: 1

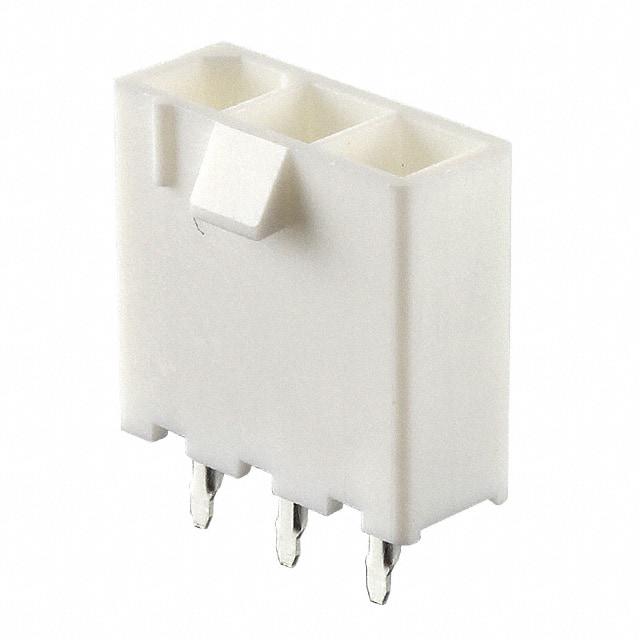

WURTH 矩形连接器 - 针座 - 公插针 64900311122

64900311122概述

    WR- MPC4 Single Row Male Vertical Header 技术手册解析

    1. 产品简介


    产品类型:
    WR- MPC4 Single Row Male Vertical Header(单排公端垂直母座连接器)是用于一般电子设备的连接器。它适用于各种电子产品,为电路板之间的连接提供了可靠的方式。
    主要功能:
    这种连接器能够提供多个接触点,以实现电气信号和电流的有效传输。它特别适合于要求高稳定性和耐久性的应用场合。
    应用领域:
    广泛应用于消费电子、工业自动化设备、通信设备和其他需要高度可靠的连接解决方案的领域。

    2. 技术参数


    尺寸:
    - 长度 (L): 13.8 mm ± 0.4 mm
    - 接触点间距 (Pitch, P): 4.2 mm
    - 接触点至接触点距离 (Pin to Pin): 8.4 mm
    - 绝缘材料厚度: 1.1 mm ± 0.10 mm
    电气特性:
    - 额定电流 (IR): 9 A (最大)
    - 工作电压: 600 V AC
    - 耐受电压: 1500 V AC (1 分钟)
    - 接触电阻 (R): ≤ 10 mΩ
    - 绝缘电阻 (RISO): ≥ 1000 MΩ
    机械特性:
    - 触点材料: 铜合金镀锡
    - 绝缘材料: PA66 (UL94 V-0 级阻燃)
    - 操作温度范围: -40°C 至 +105°C
    - 耐用性: 最多可承受 25 次插拔循环

    3. 产品特点和优势


    - 耐用性: 可承受多达 25 次的插拔循环,具有较高的可靠性。
    - 宽温范围: 能够在 -40°C 至 +105°C 的温度范围内正常工作。
    - 安全标准: 符合 RoHS、REACh 和 Halogen Free 标准,确保环保合规。
    - 电气性能: 高额定电流和绝缘电阻保证了优异的电气性能。
    - 易于安装: 设计符合行业标准的孔位图案,便于装配和焊接。

    4. 应用案例和使用建议


    应用案例:
    - 该连接器适用于消费类电子设备,如智能家电。
    - 在工业自动化系统中,用于连接传感器和控制器。
    - 在通信设备中,作为电路板间的信号传输接口。
    使用建议:
    - 确保在设计时选择合适的焊盘图案,以匹配连接器的孔位。
    - 进行适当的热处理和清洗过程,避免对连接器造成损坏。
    - 使用波峰焊工艺时,参照制造商提供的波峰焊曲线进行操作。

    5. 兼容性和支持


    - 该连接器与其他电子元件具有良好的兼容性,适用于多种焊接和组装工艺。
    - 厂商提供详尽的技术文档和支持,确保客户在使用过程中能够获得充分的帮助。
    - 客户可以联系销售工程师获取更多关于产品应用的支持。

    6. 常见问题与解决方案


    问题: 插拔时出现松动?
    - 解决方案: 检查孔位和针脚是否正确装配,确认焊接质量。
    问题: 电气性能下降?
    - 解决方案: 检查接触电阻是否超标,必要时更换新的连接器。
    问题: 外观损伤?
    - 解决方案: 避免直接机械冲击和高温暴露,进行适当的包装和运输。

    7. 总结和推荐


    综合评估:
    WR- MPC4 Single Row Male Vertical Header 连接器是一款专为一般电子设备设计的高性能连接器。其优越的电气性能、宽温工作范围以及出色的耐用性使其成为众多应用领域的理想选择。
    推荐:
    强烈推荐该连接器应用于那些需要高可靠性和稳定性要求的应用中。其广泛的功能和适用范围使其成为市场上同类产品中的佼佼者。对于正在寻找高效可靠的连接解决方案的设计工程师而言,这无疑是一个值得考虑的选择。

64900311122参数

参数
排数 1
额定电流 9A
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 白色
触头镀层厚度 - 配接 -
防护等级 -
间距-配接 4.2mm
针脚数 3pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘

64900311122厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

64900311122数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 64900311122 64900311122数据手册

64900311122封装设计

查看详情并下载
Symbol
Footprint
3D Model
