691312510011

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距11p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: 732-691312510011-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691312510011

691312510011概述


    产品简介

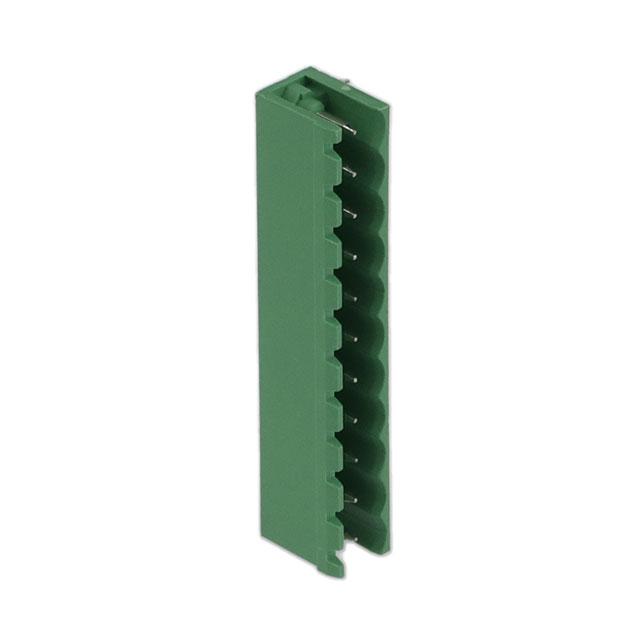

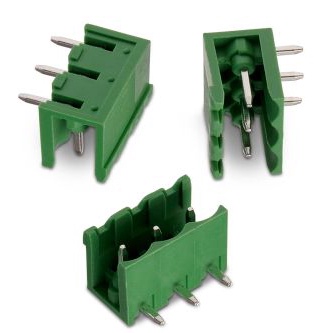

    SERIE 312 - 5.08mm 开放式水平PCB插头
    SERIE 312 是一款适用于通用电子设备的5.08mm开放式水平PCB插头。该产品主要用于实现电路板间的可靠连接,广泛应用于消费电子产品、工业控制系统、汽车电子等领域。通过高可靠的机械设计和电气特性,SERIE 312 确保了稳定且高效的电力传输和信号传递。

    技术参数


    - 材料
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 接触针:黄铜(CuZn)
    - 焊接尾部电镀:锡
    - 环境条件
    - 工作温度范围:-40°C 至 105°C
    - RoHS 合规性:符合
    - 电气特性
    - 电流额定值:20A
    - 工作电压:300VAC
    - 耐压值:1.6kV 至 2.5kV
    - 接触电阻:最大20毫欧
    - 机械特性
    - 节距:5.08mm
    - 焊接工艺:仅波峰焊
    - 包装:盒装

    产品特点和优势


    SERIE 312 系列插头具有以下显著特点和优势:
    - 高可靠性:通过UL94-V0阻燃等级认证,确保在高温环境下也能保持结构稳定性。
    - 广泛的工作温度范围:可承受从-40°C到105°C的极端环境,适用于各种复杂工况。
    - 低接触电阻:最大20毫欧的接触电阻保证了高效的电力传输和信号传递。
    - 易于安装和维护:仅限波峰焊接工艺,简化生产流程并提高效率。

    应用案例和使用建议


    应用案例
    SERIE 312 插头适用于多种应用场景,例如消费电子、工业控制设备、汽车电子系统等。具体示例包括家电控制板、自动化生产线控制系统以及汽车仪表盘的电源和信号连接。
    使用建议
    为了确保最佳效果,建议在使用过程中遵循以下几点:
    - 确保焊接环境无尘,以避免杂质影响焊接质量。
    - 在复杂应用中,进行必要的安全和可靠性评估,确保产品的长期稳定运行。

    兼容性和支持


    SERIE 312 插头与标准焊接工艺完全兼容,能够方便地集成到现有电路设计中。此外,Wurth Elektronik提供全面的技术支持和售后服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 插头在高温下易变形?
    - 解决方案: 确认是否选择了符合阻燃等级UL94-V0的产品,并进行适当的环境温度测试。

    - 问题2: 焊接时出现不良连接?
    - 解决方案: 检查焊接工艺是否符合规范,确保焊接过程中的清洁度。

    总结和推荐


    综上所述,SERIE 312 5.08mm开放式水平PCB插头凭借其卓越的电气性能、高可靠性以及广泛的适用范围,是理想的电子连接解决方案。其在高温、恶劣环境下的表现尤为出色,非常适合作为工业和消费电子设备中的关键连接组件。因此,强烈推荐使用此产品。

691312510011参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691312510011厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312510011数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691312510011 691312510011数据手册

691312510011封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7025 ¥ 22.8361
10+ $ 2.2235 ¥ 18.6081
50+ $ 2.0883 ¥ 17.4766
100+ $ 1.9085 ¥ 15.9718
360+ $ 1.5491 ¥ 12.9639
库存: 212
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.83
