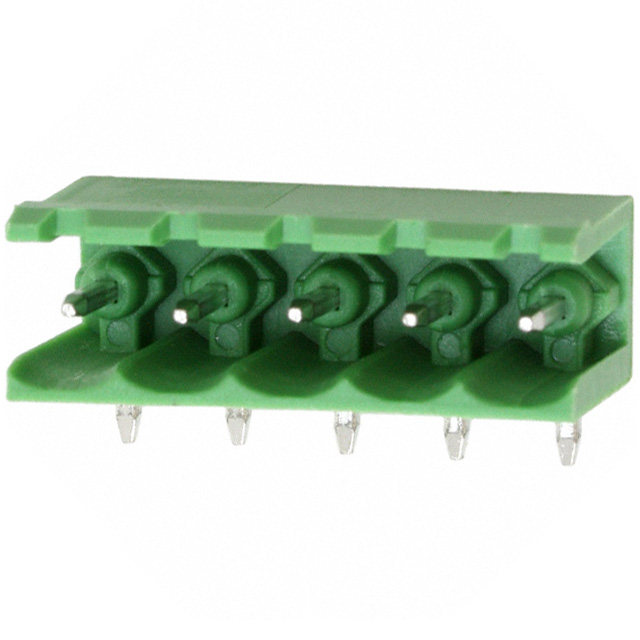

691312710005

厂牌: WURTH
产品描述: Wurth Elektronik 5.0mm间距5p插拔式接线端子 插座头, 3127系列, 300.0 v, 焊接
供应商型号: 732-2808-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691312710005

691312710005概述


    产品简介


    本文将介绍一种名为SERIE 3137的电子元器件,这是一种具有5.00mm间距的开放式水平PCB插座头。这类产品主要用于印刷电路板(PCB)上的连接与固定,广泛应用于电子设备、工业控制、通信系统等领域。此类元器件对于确保电路的可靠性和稳定性至关重要,它们能够提供高效且稳定的电流传输能力。

    技术参数


    SERIE 3137的详细技术参数如下所示:
    - 尺寸规格: 5.00mm
    - 绝缘材料: 使用PBT(聚对苯二甲酸丁二醇酯)或PA66(聚酰胺66)作为绝缘材料,确保良好的电气性能和机械强度。
    - 阻燃等级: UL94-V0
    - 颜色: 绿色
    - 接触材料: 使用黄铜制造的接触部分,确保长期稳定和可靠的电连接。
    - 焊接尾部镀层: 镀锡处理,以提高焊接质量和耐用性。
    - 操作温度范围: -40°C至105°C
    - 认证: cULus VDE认证,保证产品符合严格的国际安全标准。
    - 电流承载能力: 20A
    - 工作电压: 300VAC
    - 耐压能力: 1.6kV(具体型号可能有所不同)
    - 接触电阻: 最大20毫欧姆
    - 包装: 每箱装25个

    产品特点和优势


    SERIE 3137的主要特点包括:
    - 高可靠性: 采用先进的制造工艺,提供稳定可靠的电气连接。
    - 环境适应性强: 可在-40°C至105°C的宽温度范围内正常工作。
    - UL认证: 符合国际认证标准,确保产品的安全性与合规性。
    - 环保材料: 所有材料均符合RoHS指令,减少环境污染。
    这些优势使得SERIE 3137成为工业和商业应用中不可或缺的组件。

    应用案例和使用建议


    SERIE 3137多用于工业控制系统、医疗设备、家用电器等领域。例如,在智能电网项目中,它被用来连接传感器与主控板,确保电网状态监测系统的正常运行。根据具体的应用场景,用户可以选择不同材料类型的插座头,如PA66或PBT,以满足不同的环境要求。
    建议用户在安装时注意环境条件和安装方式,以充分发挥产品的性能。特别是在高温环境下使用时,应注意产品的散热设计。

    兼容性和支持


    该产品与其他标准尺寸的5.00mm PCB插座头是兼容的,用户可以轻松更换或扩展现有的系统配置。厂商提供了全面的技术支持和售后保障服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保焊点质量良好,重新焊接或检查焊接过程 |
    | 耐压测试不合格 | 检查是否有损坏或磨损的部件,必要时进行更换 |

    总结和推荐


    SERIE 3137凭借其出色的电气性能和环境适应性,在多种应用场合中表现出色。无论是在恶劣环境下的工业应用还是家庭日常设备中,它都能提供稳定可靠的连接。鉴于其卓越的功能和广泛的适用范围,我们强烈推荐此产品。

691312710005参数

参数
长*宽*高 25mm(长度)*8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

691312710005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312710005数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691312710005 691312710005数据手册

691312710005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.219 ¥ 10.3006
10+ $ 1.0228 ¥ 8.6423
50+ $ 0.8817 ¥ 7.4505
100+ $ 0.761 ¥ 6.3684
300+ $ 0.7151 ¥ 5.9845
600+ $ 0.6711 ¥ 5.6164
库存: 110
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.3
