885012107014

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 10μF ±20% X5R 16V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: BN-885012107014
供应商: 海外现货
标准整包数: 1

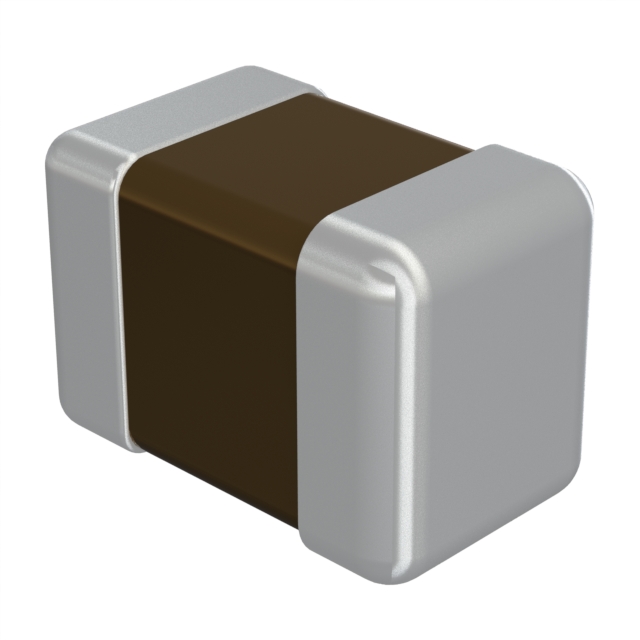

WURTH 陶瓷电容 885012107014

885012107014概述

    陶瓷电容器(型号:X5R0805106M016DFCT10000)技术手册概述

    1. 产品简介


    本产品为Würth Elektronik eiSos GmbH & Co. KG公司生产的通用型MLCC(多层陶瓷电容器),主要用于一般电子设备中。其类型为C类II(X5R)陶瓷电容器,具有广泛的应用范围,包括消费电子产品、通信设备、计算机和其他工业自动化系统。

    2. 技术参数


    - 尺寸:2.0±0.2 mm × 1.25±0.2 mm × 0.5±0.2 mm
    - 推荐焊盘图案:2.8 mm × 1.3 mm
    - 电气特性:
    - 额定电压:16V (DC)
    - 电容值:10 µF ±20%
    - 额定频率:1 kHz
    - 损耗因子:10% max
    - 绝缘电阻:≥0.01 GΩ
    - 介电强度:5秒@250% VR
    - 工作温度范围:-55°C至+85°C
    - 储存条件:在原包装条件下,温度5°C至35°C,湿度10%至75%

    3. 产品特点和优势


    - 高可靠性:通过国际标准认证(RoHS、REACH、无卤素)
    - 耐高温和低温:可在极端温度环境下保持稳定性能
    - 快速响应:适用于高频电路
    - 小体积:适合空间受限的设计

    4. 应用案例和使用建议


    - 应用案例:适用于电源滤波、旁路和耦合等场合。
    - 使用建议:设计时需考虑PCB布局以减少机械应力,并确保电路板设计合理,接地良好。另外,在焊接过程中,应遵循特定的回流焊温度曲线以确保焊接质量。

    5. 兼容性和支持


    - 兼容性:可与其他符合相关标准的MLCC兼容。
    - 支持服务:提供详细的技术文档和客户支持,确保产品质量和性能。

    6. 常见问题与解决方案


    - Q1: 如何确保电容器的可靠焊接?
    - A1: 跟随制造商提供的回流焊温度曲线进行操作,并在焊接前后检查电容器状态。

    - Q2: 在什么情况下需要重新评估产品的可靠性?
    - A2: 在使用于安全关键或高可靠性应用之前,必须对产品进行全面评估。

    7. 总结和推荐


    该产品在广泛的应用范围内表现出色,具备优秀的电气特性和物理性能。建议在设计需要高性能电容器的电子设备时选用。总体而言,该产品是可靠且高效的解决方案,适用于各种电子设备的制造和开发。

885012107014参数

参数
电容值 10μF
容差 ±20%
温度系数 X5R
额定电压 16V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

885012107014厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885012107014数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885012107014 885012107014数据手册

885012107014封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2747 ¥ 2.3429
500+ $ 0.242 ¥ 2.0643
15000+ $ 0.0358 ¥ 0.3055
库存: 3000
起订量: 342 增量: 0
交货地:
最小起订量为:100
合计: ¥ 234.29
