691327310016

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距16p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691327310016
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691327310016

691327310016概述

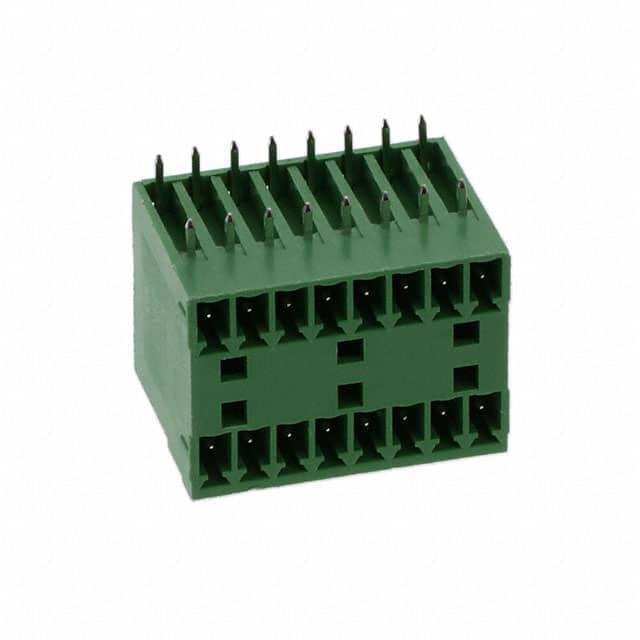

    # 产品技术手册:SERIE 3273 - 3.81mm 双排水平PCB连接器

    产品简介


    SERIE 3273系列是专为PCB板设计的3.81mm双排水平插头连接器。这类连接器广泛应用于消费电子、工业控制设备、通信系统等领域,具有高可靠性和稳定的电学性能。它们能够提供快速而牢固的电路连接,且易于安装和维护。
    主要功能
    - 支持双排水平插针设计,适合多通道信号传输。
    - 符合RoHS标准,绿色环保。
    - 耐高温,适应宽广的工作温度范围。
    应用领域
    - 消费类电子产品
    - 工业自动化设备
    - 电信基础设施
    - 医疗设备
    - 汽车电子控制系统

    技术参数


    | 参数类别 | 具体数值 |

    | 材料 | 绝缘体:PA66(绿色) |
    接触针:黄铜(CuZn) |
    焊尾镀层:锡 |
    | 工作电压 | 300VAC |
    | 额定电流 | 10A |
    | 耐压值 | 1.6kV |
    | 接触电阻 | ≤20mΩ |
    | 温度范围 | -40°C 至 105°C |
    | 尺寸 | 3.81mm 节距 |

    产品特点和优势


    - 双排水平设计:适用于多种电路布局需求。
    - 环保材料:采用无铅无卤的RoHS认证材料,符合全球环保要求。
    - 高可靠性:卓越的耐温能力和抗老化性能,确保长期稳定运行。
    - 高电流承载能力:10A的大电流处理能力满足多数应用场景的需求。

    应用案例和使用建议


    应用案例
    - 在汽车电子系统中,用于传感器与控制模块之间的数据传输。
    - 在通信设备中,作为接口连接部分,实现设备间高效通信。

    使用建议
    - 避免过热:确保连接器周围有足够的散热空间以防止过热现象发生。
    - 正确焊接:使用波峰焊工艺时,请参考JEDEC标准设置参数。

    兼容性和支持


    SERIE 3273系列设计灵活,可与大多数标准PCB板兼容。Wurth Elektronik公司提供全面的技术支持,包括样品申请、定制化服务及售后保障。如果您对产品有任何疑问,欢迎联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法完全插入插座 | 确保接触针方向正确,并检查节距匹配情况 |
    | 连接器表面出现腐蚀 | 存储时保持干燥并远离化学品 |
    | 设备启动后信号传输中断 | 核查焊点质量,确认是否存在虚焊 |

    总结和推荐


    SERIE 3273系列连接器凭借其出色的性能指标和广泛的应用适配性,在众多行业中展现出了强大的竞争力。它不仅提供了可靠的电气连接解决方案,还满足了现代电子产品对于小型化、轻量化及环保特性的要求。因此,我们强烈推荐此款产品用于需要高可靠性连接的应用场合。
    总之,SERIE 3273系列是一款值得信赖的选择,无论是从功能性还是经济性角度来看都非常出色。如果您正在寻找一款高性能且耐用的PCB连接器,那么这款产品无疑是最佳选项之一。

691327310016参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691327310016厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691327310016数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691327310016 691327310016数据手册

691327310016封装设计

查看详情并下载
Symbol
Footprint
3D Model
