861020786030

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 10mF 63V ±20% 2000h@ 105°C 5.51A@ 120Hz,7.0528A@ 100 kHz 卡入式安装,按扣安装,通孔安装 35mm*35mm*47mm
供应商型号: 10B-4061404-4
供应商: 国内现货
标准整包数: 1

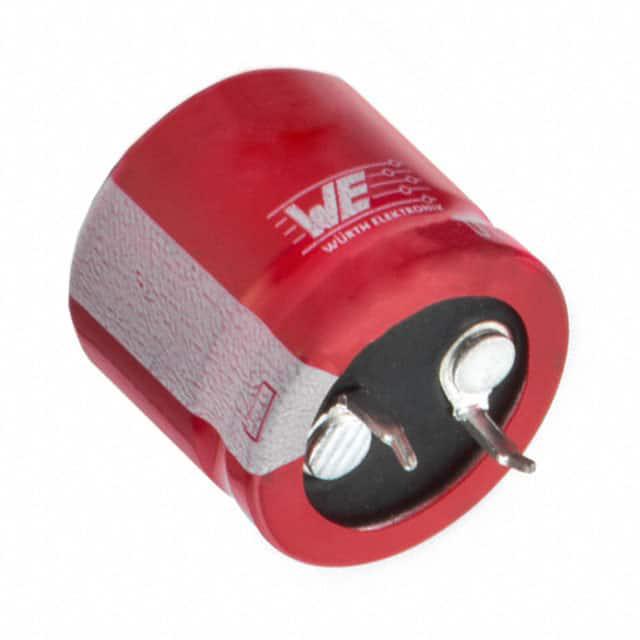

WURTH 铝电解电容 861020786030

861020786030概述

    铝电解电容器 WCAP-AIG5 技术手册

    产品简介


    铝电解电容器 WCAP-AIG5 是一种适用于一般电子设备的高性能电容。该产品通过了REACH和RoHS认证,主要用于需要高安全性和可靠性的电路中。该电容器的尺寸为35mm直径×45mm长度,能够承受的工作温度范围为-40°C至+105°C。

    技术参数


    - 物理参数
    - 直径 (ØD): 35mm ±1mm
    - 长度 (L): 45mm ±2mm
    - 电气特性
    - 容量: 10000µF ±20%
    - 额定电压 (UR): 63V(DC)
    - 泄漏电流: 12600µA 最大值
    - 损耗因子 (DF): 30% 最大值
    - 纹波电流 (IRIPPLE): 5510mA 最大值
    - 工作条件
    - 工作温度范围: -40°C 至 +105°C
    - 储存条件: 温度5°C到35°C,相对湿度小于75%

    产品特点和优势


    - 高可靠性: 能够在极端温度条件下正常工作,确保在各种环境下长期稳定运行。
    - 低损耗: 损耗因子仅为30%,意味着能量损失极小。
    - 高纹波电流承受能力: 可以承受高达5510mA的纹波电流,适合在复杂电源系统中使用。
    - 长寿命: 经过严格的耐久性测试,在63V下可连续工作2000小时。

    应用案例和使用建议


    - 应用案例: 常用于开关电源、变频器、直流电源滤波等场合。
    - 使用建议:
    - 在安装时要特别注意极性的正确连接,避免反接造成损坏。
    - 保持环境温度在规定的范围内,以延长使用寿命。
    - 在波峰焊接时要确保焊料不会直接接触到电容器本体。

    兼容性和支持


    - 兼容性: 可与多种电子设备和系统兼容,但不适用于高安全性标准的设备。
    - 支持: 厂商提供全面的技术支持,包括产品文档、应用指南和售后维护服务。

    常见问题与解决方案


    - 问题1: 电容器泄漏电流过大。
    - 解决方案: 检查是否电压超过额定值,或者是否工作温度过高。
    - 问题2: 电容器出现故障。
    - 解决方案: 确保按照正确的工艺进行安装和维护,避免机械应力和过度加热。

    总结和推荐


    总的来说,WCAP-AIG5是一款高性能的铝电解电容器,具有高可靠性、低损耗、高纹波电流承受能力和长寿命的特点。适用于大多数一般电子设备。但在设计和使用过程中需要注意正确的极性连接、适宜的工作环境及适当的维护。对于需要高安全性和可靠性的设备,建议在与厂商确认后再行使用。

861020786030参数

参数
电容值 10mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 5.51A@ 120Hz,7.0528A@ 100 kHz
工作寿命 2000h@ 105°C
长*宽*高 35mm*35mm*47mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

861020786030厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

861020786030数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 861020786030 861020786030数据手册

861020786030封装设计

查看详情并下载
Symbol
Footprint
3D Model
