875116152001

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 10μF 80V ±20% 45mΩ 2000h@ 105°C 1.6A@ 100kHz,80mA@ 120Hz 贴片安装 8.3mm*8.3mm*9mm
供应商型号: 10B-4061736-4
供应商: 国内现货
标准整包数: 1

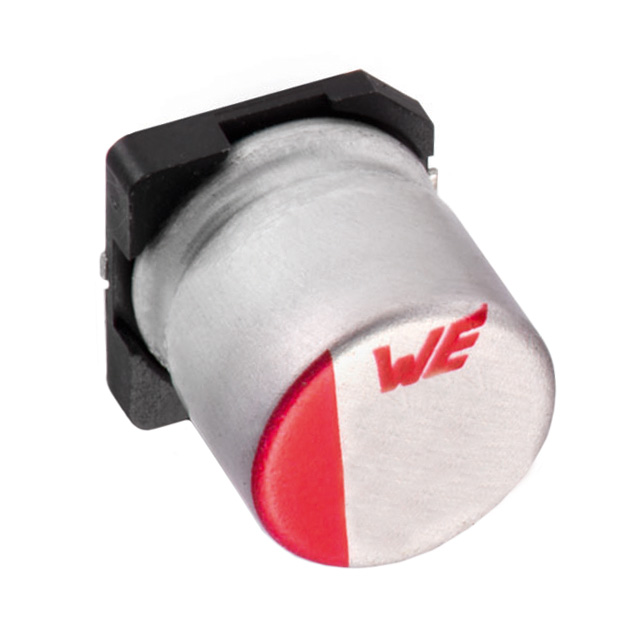

WURTH 铝电解电容 875116152001

875116152001概述


    产品简介


    铝聚合物电容器是一种专为一般电子设备设计和开发的电子元件。这类电容器具有多种应用,广泛用于消费电子、通信设备、工业控制等领域。铝聚合物电容器以其高可靠性、低阻抗和良好的温度稳定性而著称,适用于需要稳定电源的应用场合。

    技术参数


    - 尺寸:8.0 x 8.7 mm(公差 ±0.2 mm)
    - 额定电压:80 V (DC)
    - 电容值:10 µF(公差 ±20%)
    - 耐压:1000次循环后可达92 V (DC)
    - 漏电流:在+20 °C下≤ 160 µA
    - 介质损耗因数:在0.25 V/120 Hz/+20 °C时≤ 12%
    - 纹波电流:在100 kHz@105 °C时可达1600 mA
    - 等效串联电阻:在0.25 V/100 kHz/+20 °C时≤ 45 mΩ
    - 存储条件:在原包装中5 °C至35 °C;相对湿度10%至75%
    - 使用寿命:在105 °C条件下可达2000小时
    - 兼容卤素标准:符合JEDEC JS709B和IEC 61249-2-21标准
    - 认证:符合RoHS和REACh标准

    产品特点和优势


    铝聚合物电容器的主要特点如下:
    - 高性能电容:10 µF的电容值使其适合于需要高容量的应用。
    - 高可靠性:耐高温和耐过电压能力确保其在恶劣环境下的稳定运行。
    - 低ESR:较低的等效串联电阻降低了内耗和热损失。
    - 优良的纹波电流承载能力:1600 mA的纹波电流承载能力提高了其在高频应用中的性能。
    - 符合安全标准:符合RoHS、REACh和无卤素标准,适合环保要求高的应用场合。

    应用案例和使用建议


    铝聚合物电容器广泛应用于各种电子设备中,例如电源模块、变频器、通信设备等。以下是一些实际应用案例及使用建议:
    - 电源模块:作为滤波电容器使用,降低电源输出的纹波电压。
    - 变频器:提高系统的稳定性和效率。
    - 通信设备:提供稳定的电源支持,保证设备的正常运行。
    使用建议:
    - 在安装过程中避免机械冲击,防止引脚损坏。
    - 避免水或灰尘接触电容器表面,以减少电气泄漏和腐蚀的风险。
    - 存储时保持适当的温湿度条件,避免超过12个月长时间存放。
    - 使用前需确认电容的极性,并避免反接。

    兼容性和支持


    铝聚合物电容器的设计考虑到了与其他电子元器件的良好兼容性,尤其是在表面贴装技术(SMT)中的应用。厂商提供了详细的封装和运输规范,以确保产品的顺利安装和使用。
    - 封装类型:Tape & Reel
    - 包装材料:符合IEC 60286-3:2019标准
    - 运输时间:存储条件不适用于运输时间
    厂商还提供了完善的售后服务和技术支持,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 电容器过热:
    - 解决方案:检查是否超出了规定的纹波电流值,确保纹波电流不超过最大允许值。
    2. 电容值不稳定:
    - 解决方案:检查电路中是否存在高纹波电流,调整电路以减少纹波电流的影响。
    3. 电容器失效:
    - 解决方案:检查是否有外部物理损伤,如引脚断裂或外壳破损,并及时更换新的电容器。

    总结和推荐


    铝聚合物电容器因其卓越的性能和广泛的应用范围,在电子设备设计中占据重要地位。其高可靠性、低阻抗和良好的温度稳定性使得它成为众多应用场景的理想选择。我们强烈推荐使用这款产品,特别是在需要高稳定性和高可靠性的场合。
    通过以上内容,希望您对铝聚合物电容器有了更深入的了解。如果您有任何进一步的问题或需求,欢迎随时联系我们。

875116152001参数

参数
电容值 10μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 45mΩ
工作寿命 2000h@ 105°C
纹波电流 1.6A@ 100kHz,80mA@ 120Hz
长*宽*高 8.3mm*8.3mm*9mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

875116152001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

875116152001数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 875116152001 875116152001数据手册

875116152001封装设计

查看详情并下载
Symbol
Footprint
3D Model
