850617022001

产品分类: 其他固定电容
厂牌: WURTH
产品描述: 1000h@ 65°C -10%~30% 2.7V 2.7V 25mΩ 25F 通孔安装 16mm(长度)*26.5mm(高度)
供应商型号: DV-30236706
供应商: 海外现货
标准整包数: 1
WURTH 其他固定电容 850617022001

850617022001概述


    产品简介

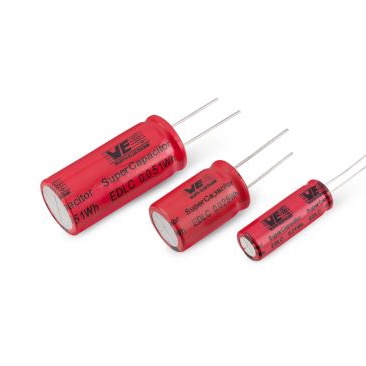

    WCAP-STSC系列超级电容器(EDLC)是Würth Elektronik eiSos GmbH & Co. KG公司生产的一款高性能电化学储能元件。该产品采用双电层电容(EDLC)技术,以其高能量密度和功率密度在储能领域具有显著优势。主要用于通用电子设备中需要快速充放电的场合,广泛应用于消费类电子、工业控制、通信设备等领域。

    技术参数


    | 参数名称 | 规格 | 单位 | 允许公差 |
    ||
    | 尺寸 | 长:25 mm ±1.5
    直径:16 mm ±1.5 | mm | ±1.5 |
    | 额定电压(@65°C) | 2.7 V | V (DC) | max |
    | 额定电压(@85°C) | 2.3 V | V (DC) | max |
    | 最大脉冲电压 | 2.85 V | V (DC) | max |
    | 等效串联电阻(AC) | 20 mΩ | mΩ | max |
    | 等效串联电阻(DC) | 25 mΩ | mΩ | max |
    | 容量 | 25 F | F | +30% / -10% |
    | 漏电流(72小时) | 0.068 mA | mA | typ |
    | 推荐孔径 | 1.1 mm ±0.02 | mm | ±0.02 |

    产品特点和优势


    1. 高能量密度与功率密度:相比传统电解电容,其能量密度高达3.7 Wh/kg,功率密度达10.72 kW/kg,非常适合短时间内的高功率需求场景。
    2. 长寿命:支持超过50万次充放电循环,且在额定工作条件下使用寿命长达两年。
    3. 宽工作温度范围:支持-40°C至+65°C的工作温度,适应各种恶劣环境。
    4. 优异的存储性能:在推荐存储条件下,其终端焊点质量可保持良好状态。
    5. 环保设计:符合RoHS、REACH等国际环保标准,确保无卤化。

    应用案例和使用建议


    应用案例:
    - 消费类电子:为便携式设备提供瞬时启动和备用电源。
    - 工业自动化:用于短时间断电保护及后备供电。
    - 通信领域:作为模块化UPS系统的补充能源。
    使用建议:
    1. 在安装前,确认产品的正负极方向,避免因接反导致损坏。
    2. 尽量避免长时间高温环境下运行,若不可避免,应增加散热措施以延长寿命。
    3. 避免快速频繁充放电操作,否则可能导致容量下降甚至失效。

    兼容性和支持


    该产品兼容大多数工业标准波峰焊接工艺,具体参数参见“波峰焊接曲线”部分。此外,Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术支持和售后服务,帮助客户解决在设计和使用过程中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量快速衰减 | 检查是否过压或过热运行;调整工作条件。 |
    | 漏电流增大 | 检查环境湿度是否过高;确保密封良好。 |
    | 焊接后无法正常工作 | 检查焊点是否牢固;参考焊接规范重新焊接。 |

    总结和推荐


    总体而言,WCAP-STSC系列超级电容器凭借其出色的性能参数、稳定的使用寿命以及广泛的适用性,成为储能领域的理想选择。特别是对于需要快速充放电的应用场景,如便携式设备、UPS系统等,推荐优先考虑此款产品。同时,建议用户严格按照技术手册的要求进行安装和维护,以最大化其性能并延长使用寿命。
    最终推荐指数:★★★★★(5/5)

850617022001参数

参数
介电材料 -
温度系数 -
额定电压 2.7V
额定电压-AC -
容差 -10%~30%
工作寿命 1000h@ 65°C
电容个数 -
额定电压-DC 2.7V
电容值 25F
ESR-等效串联电阻 25mΩ
纹波电流 -
长*宽*高 16mm(长度)*26.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

850617022001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

850617022001数据手册

厂牌 PDF简要描述 下载
WURTH 其他固定电容 WURTH 850617022001 850617022001数据手册

850617022001封装设计

查看详情并下载
Symbol
Footprint
3D Model
