885382208008

产品分类: 陶瓷电容
厂牌: WURTH
产品描述: 270pF ±10% X7R 500V 1206 贴片安装 3.2mm*1.6mm*1.25mm
供应商型号: 1855717P
供应商: 海外现货
标准整包数: 25

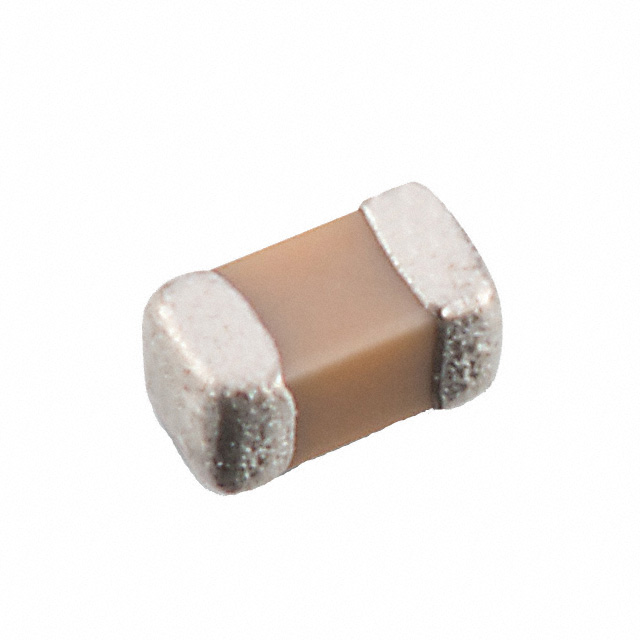

WURTH 陶瓷电容 885382208008

885382208008概述


    产品简介


    产品名称:WCAP-CSST 软端子 MLCC
    产品类型:多层陶瓷电容器(MLCC)
    主要功能:提供高容量电容值,适用于多种电子设备中作为滤波、耦合、旁路和信号耦合等用途。
    应用领域:广泛应用于消费电子、通信设备、工业控制等领域。

    技术参数


    - 尺寸:长度 \( L \) = 3.2 mm,宽度 \( W \) = 1.6 mm,高度 \( H \) = 1.25 mm,端子长度 \( Fl \) = 0.6 mm
    - 电气特性:
    - 标称电容:\( C \) = 270 pF,公差 ±10%
    - 额定电压:\( UR \) = 500 V (DC)
    - 损耗因子:\( DF \) ≤ 2.5%
    - 绝缘电阻:\( R{ISO} \) ≥ 10 GΩ
    - 存储条件:温度范围 5-35 °C,相对湿度 < 75%
    - 工作温度范围:-55 °C 至 +125 °C
    - 耐压测试:在 150 % 额定电压下,持续 5 秒
    - 预处理条件:针对II类MLCC,在150 ± 10 °C下预热1小时,然后在环境条件下存放24 ± 2小时后再测量

    产品特点和优势


    产品特点:
    - 软端子设计:减少由于机械应力导致的裂纹和损坏风险。
    - 宽工作温度范围:适用于极端温度条件下的应用。
    - 高绝缘电阻:确保电容在高电压下的稳定性和可靠性。
    - 低损耗因子:提高电容器的效率和稳定性。
    优势:
    - 可靠性高:适合于要求长期可靠性的应用。
    - 适用性广:适用于各种消费电子产品及工业控制设备。
    - 结构坚固:具有良好的抗震性能。

    应用案例和使用建议


    应用场景:
    - 消费电子设备中的滤波电路。
    - 通信设备中的耦合和旁路电路。
    使用建议:
    - 设计PCB时,应避免机械应力对电容的影响。
    - 确保焊接过程中的焊接条件符合技术规范,避免因焊接不良引起的电容损坏。
    - 电容周围的设计应当优化,以保证最佳的焊接效果。

    兼容性和支持


    兼容性:
    - 该产品与市面上常见的SMT设备兼容,适用于回流焊和波峰焊工艺。
    - 推荐的焊锡曲线遵循IPC/ JEDEC J-STD-020E标准。
    支持:
    - 厂商提供详细的技术文档和可靠性评估报告。
    - 客户在使用前需要获得书面批准,特别是用于关键安全领域的应用。

    常见问题与解决方案


    问题1:电容在高温环境下工作时,电容值会发生变化。
    解决方案:确保工作环境温度不超出规格限制,并考虑使用温度补偿措施。
    问题2:焊接过程中出现焊接不良。
    解决方案:确保焊锡条件符合技术规范,采用合适的焊锡材料和厚度。
    问题3:电容出现异常噪音。
    解决方案:检查电路设计是否存在谐振或高频脉冲影响,适当调整电路参数。

    总结和推荐


    综合评估:
    - 优点:高可靠性,宽工作温度范围,适用于多种应用场景。
    - 不足:需注意机械应力影响,对某些特定应用需预先进行可靠性评估。
    推荐:强烈推荐用于一般电子设备的制造和组装,特别是在需要高可靠性的消费电子和工业控制领域。用户在使用前应仔细阅读技术手册并遵循所有操作指导。

885382208008参数

参数
电容值 270pF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 3.2mm*1.6mm*1.25mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

885382208008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885382208008数据手册

厂牌 PDF简要描述 下载
WURTH 陶瓷电容 WURTH 885382208008 885382208008数据手册

885382208008封装设计

查看详情并下载
Symbol
Footprint
3D Model
