691305330002

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距2p插拔式接线端子 插座头, 3053系列, 2.5 kV 交流、 300 V 交流, 焊接, 绿色
供应商型号: 1912969
供应商: 海外现货
标准整包数: 10

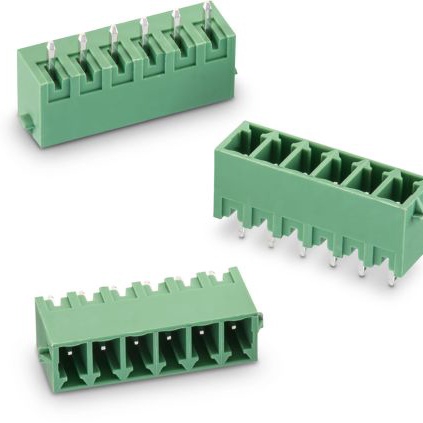

WURTH 接线座- 接头/插头和插口 691305330002

691305330002概述


    产品简介

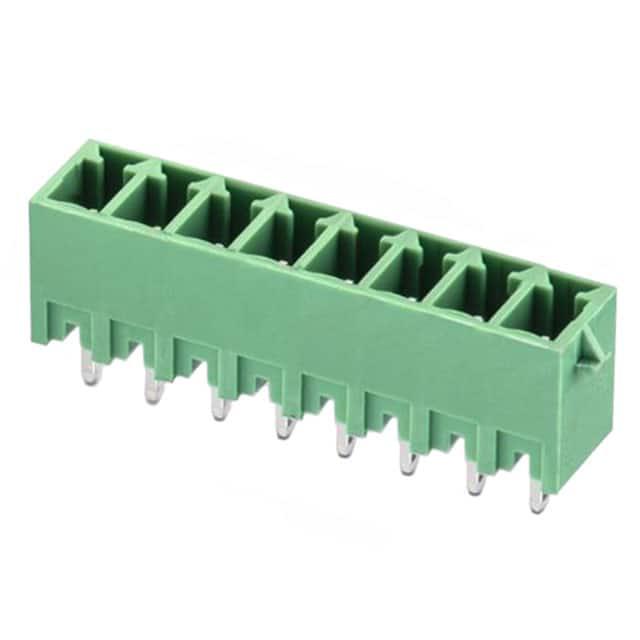

    产品名称:3.81mm垂直PCB接头带塑料锁扣(WR-TBL)
    产品类型:本产品为一种适用于一般电子设备的垂直插针式PCB接头,带有塑料锁扣设计,以增强连接可靠性。主要应用于消费电子、工业控制、通信设备等领域。
    主要功能:
    - 提供可靠的电气连接。
    - 防止意外断开。
    - 简化电路板的设计和安装过程。
    应用领域:
    - 消费电子设备
    - 工业控制系统
    - 通信设备
    - 一般电子设备

    技术参数


    - 尺寸:
    - 针间距:3.81 mm
    - 长度:L ± 0.20 mm
    - 宽度:3.81 mm
    - 推荐孔距:3.81 mm
    - 电性能:
    - 引脚数量:2
    - 额定电流:12 A
    - 工作电压:300 V (AC)
    - 耐受电压:2500 V (AC),持续时间1分钟
    - 最大接触电阻:20 mΩ
    - 材料特性:
    - 绝缘体材料:PA66
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:绿色
    - 触点材料:铜合金
    - 触点镀层:锡
    - 环境适应性:
    - 操作温度范围:-40°C 至 +105°C
    - 认证:
    - 符合RoHS标准
    - 通过UL认证,证书编号E315414

    产品特点和优势


    - 可靠性高:通过严格的电气测试,确保长期可靠运行。
    - 安全性强:采用塑料锁扣设计,有效防止误插拔。
    - 易于安装:简单的设计和安装方式,便于大规模生产。
    - 广泛适用性:适用于各种通用电子设备,满足不同客户的需求。
    - 耐高温:可在极端环境下保持稳定的电气性能。

    应用案例和使用建议


    应用案例:
    - 在智能家居系统中作为信号传输接口。
    - 在工业自动化控制系统中用于传感器与控制器之间的连接。
    使用建议:
    - 确保安装时引脚方向正确,避免错误插入导致短路或损坏。
    - 使用过程中注意保持良好的散热条件,以确保正常工作。
    - 对于高温或低温环境,建议进行额外的热稳定性测试。

    兼容性和支持


    - 兼容性:该接头与Würth Elektronik的配套工具及配件完美兼容。
    - 支持服务:厂商提供详尽的技术文档和应用指南,并可提供定制化服务。
    - 维护信息:推荐在每次维修或更换后检查接头的连接状态,确保长期稳定使用。

    常见问题与解决方案


    - Q1:如何判断接头是否损坏?
    - A1:通过目测检查引脚是否有弯曲或断裂现象,测量接触电阻是否超出正常范围。
    - Q2:焊接过程中需要注意什么?
    - A2:焊接温度需遵循WE的焊锡工艺规范,建议使用无铅焊料,并严格控制焊接时间和温度,避免损伤接头。
    - Q3:如何清洁接头?
    - A3:建议使用不含有机酸的清洗剂,并且在清洗时要轻柔操作,避免过度用力导致损坏。

    总结和推荐


    综合评估:
    - 3.81mm垂直PCB接头带塑料锁扣(WR-TBL)是一款性价比极高的通用电子元件,具有高可靠性、良好的电气性能和简便的安装特性。
    - 特别适合用于消费电子产品、工业控制系统等领域的电路连接。
    推荐:
    - 鉴于其出色的表现和广泛的应用领域,强烈推荐此产品给需要可靠电气连接解决方案的工程师和技术人员。

691305330002参数

参数
长*宽*高 11.32mm*7.2mm*9.2mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

691305330002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691305330002数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691305330002 691305330002数据手册

691305330002封装设计

查看详情并下载
Symbol
Footprint
3D Model
