691313710004

厂牌: WURTH

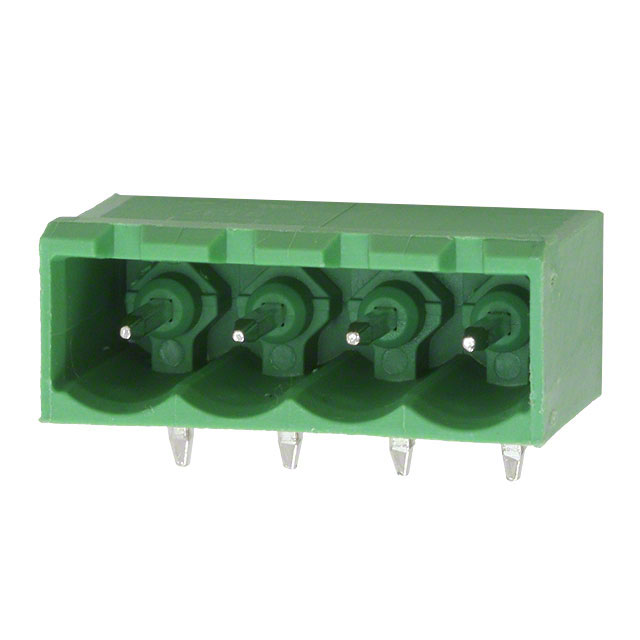

产品描述: Wurth Elektronik 5.0mm间距4p插拔式接线端子 插座头, 3137系列, 300.0 v, 焊接
供应商型号: 732-2801-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691313710004

691313710004概述


    产品简介


    SERIE 3137 是一款5.00mm间距的水平PCB连接器,适用于广泛的应用场景。其主要功能是作为电路板之间的信号传输接口,能够可靠地承载高达20A的电流和300VAC的工作电压。SERIE 3137连接器具有紧凑的设计和高可靠性,适用于各种电子设备,如家用电器、工业控制设备和通信设备。

    技术参数


    - 尺寸:5.00 mm(间距)
    - 绝缘材料:PBT
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 接触材料:黄铜
    - 焊尾电镀:锡
    - 工作温度范围:-40°C 至 105°C
    - 电气特性
    - 电流额定值:20A
    - 工作电压:300VAC
    - 耐压测试:1.6KV (初次) / 2.5KV (最终)
    - 接触电阻:最大20毫欧姆
    - 冲击电压:4KV(根据DIN EN 60664-1)

    产品特点和优势


    SERIE 3137连接器的主要特点包括:
    - 高可靠性:采用优质材料和精密制造工艺,确保在恶劣环境下的稳定运行。
    - 宽温范围:能够在极端温度条件下保持良好的电气性能。
    - 高电流承载能力:可以安全可靠地承载高达20A的电流。
    - 环保设计:符合RoHS标准,无铅且绿色环保。
    这些特点使其成为许多应用场景的理想选择,特别是在需要高可靠性的场合。

    应用案例和使用建议


    SERIE 3137连接器广泛应用于各类电子产品中,例如家用电器、工业控制系统和通信设备。在使用过程中,需要注意以下几点:
    - 温度限制:确保工作温度不超过105°C,以防止热损坏。
    - 电流负荷:不要超过20A的电流额定值,以免造成过热和故障。
    - 机械保护:安装时应避免过度弯曲焊尾,以免影响其电气性能和寿命。

    兼容性和支持


    SERIE 3137连接器与市场上大多数电子设备兼容,可方便地集成到现有系统中。此外,Wurth Elektronik提供详细的技术支持和售后服务,包括产品文档和技术咨询。

    常见问题与解决方案


    1. 问:连接器在高温下是否仍然稳定?
    答:是的,在-40°C至105°C的温度范围内,连接器仍能保持稳定的电气性能。

    2. 问:如何确保连接器的电流不超过额定值?
    答:建议在设计电路时,通过计算电流负载来确保不超过20A的最大额定值。如果需要更高的电流承载能力,应考虑使用更高规格的产品。

    总结和推荐


    SERIE 3137连接器是一款高性能、高可靠性的PCB连接器,适合于各种电子设备。其紧凑的设计、宽温范围和高电流承载能力使其在多种应用场景中表现出色。综上所述,强烈推荐SERIE 3137连接器用于需要高可靠性的电子设备中。

691313710004参数

参数
长*宽*高 8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691313710004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691313710004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691313710004 691313710004数据手册

691313710004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.035 ¥ 8.7458
10+ $ 0.8554 ¥ 7.2278
50+ $ 0.7387 ¥ 6.2422
100+ $ 0.6365 ¥ 5.3265
300+ $ 0.599 ¥ 5.0132
600+ $ 0.5607 ¥ 4.6921
库存: 334
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.74
直接购买
