691312510004

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距4p插拔式接线端子 插座头, 312系列, 300.0 v, 焊接
供应商型号: 732-2066-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691312510004

691312510004概述


    产品简介

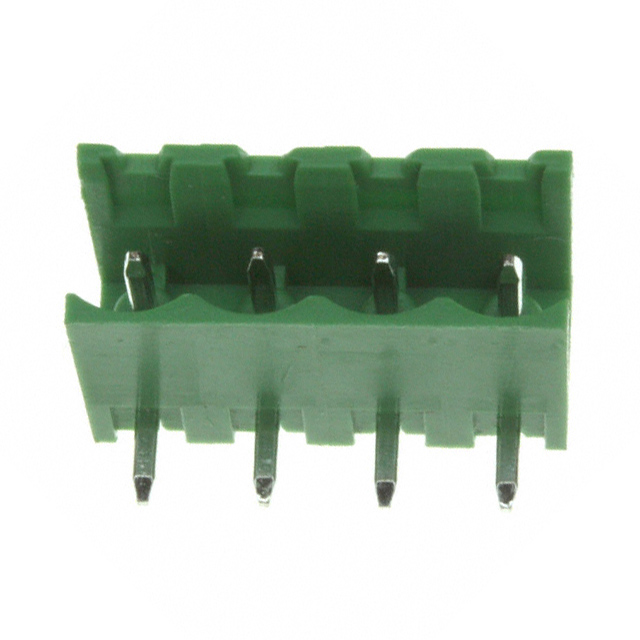

    SERIE 312 - 5.08mm Open Horizontal PCB Header
    SERIE 312系列是一种5.08毫米水平开放式PCB接头,适用于多种电子设备的连接需求。这些接头主要用于板对板的电气连接,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 尺寸: 5.08mm
    - 材料:
    - 绝缘体:PA 66(阻燃等级:UL94-V0)
    - 接触针:黄铜(CuZn)
    - 焊接尾部镀层:锡
    - 颜色: 绿色
    - 工作温度范围: -40°C 至 105°C
    - 电气特性:
    - 电流额定值: 20A
    - 工作电压: 300VAC
    - 耐压值: 1.6KV
    - 接触电阻: ≤20毫欧
    - 包装: 盒装
    - 认证: cULus、VDE、RoHS合规

    产品特点和优势


    SERIE 312系列接头具有以下显著特点和优势:
    1. 高可靠性:耐压值达到1.6KV,确保在高电压环境中稳定工作。
    2. 宽温范围:能够在-40°C至105°C的极端温度下正常工作,适用于各种恶劣环境。
    3. 环保材料:采用无铅、RoHS合规材料制造,符合国际环保标准。
    4. 便捷安装:设计为波峰焊工艺使用,方便批量生产和安装。

    应用案例和使用建议


    应用案例:
    - 消费电子设备
    - 工业控制系统
    - 通信设备
    使用建议:
    - 在使用前,请确保所有相关电气电路已通过充分的安全性和可靠性测试。
    - 建议在波峰焊接过程中严格控制焊接温度和时间,以保证接头的质量和稳定性。

    兼容性和支持


    SERIE 312系列接头可与其他标准5.08mm间距的PCB接头兼容。厂商提供技术支持,包括详细的安装指南和售后服务,确保客户能够顺利使用产品并获得最佳效果。

    常见问题与解决方案


    1. 问题: 安装过程中接头接触不良。
    - 解决方案: 请检查焊接过程是否严格按照要求进行,特别是焊接温度和时间的控制。

    2. 问题: 高温环境下接头性能下降。
    - 解决方案: 请确认产品的工作温度范围在-40°C至105°C之间,若超出此范围,请咨询厂商获取更高级别的产品。

    总结和推荐


    综上所述,SERIE 312系列5.08mm开放式PCB接头以其高可靠性、宽温范围和环保特性成为各类电子设备的理想选择。虽然它在特殊领域的安全性要求较高,但在一般电子设备中的应用表现优异,且易于安装。因此,我们强烈推荐这款产品给需要高性能连接器的客户。

691312510004参数

参数
长*宽*高 20.32mm(长度)*8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691312510004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312510004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691312510004 691312510004数据手册

691312510004封装设计

查看详情并下载
Symbol
Footprint
3D Model
