890303325010CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 220nF ±5% 聚丙烯 630V 42.01mΩ 通孔安装 18mm*8mm*15mm
供应商型号: 890303325010CS
供应商: 国内现货
标准整包数: 10

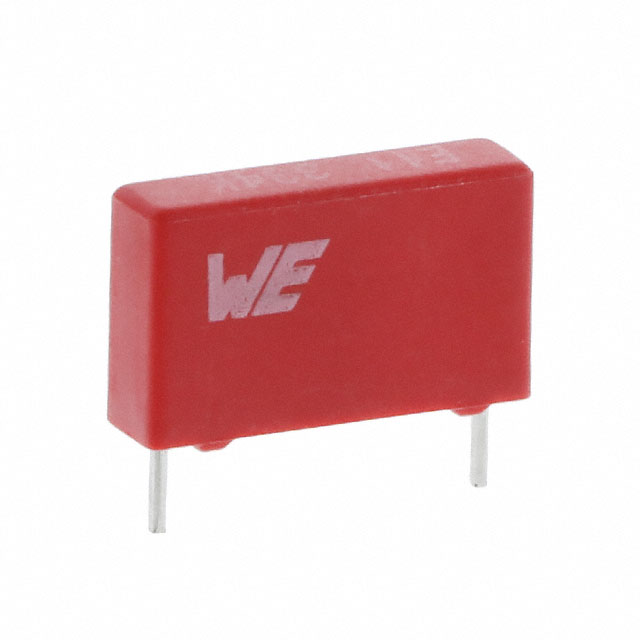

WURTH 薄膜电容 890303325010CS

890303325010CS概述


    产品简介


    WCAP-FTBP Film Capacitors MPPP015224J630DCPP45004 是一款专为通用电子设备设计的薄膜电容器。这类电容器广泛应用于工业控制、通信设备、消费电子产品等领域,具有较高的可靠性和稳定性。它们以其卓越的电气特性和紧凑的设计,成为众多电子设备的理想选择。

    技术参数


    - 尺寸参数:
    - 尺寸:15 mm × 18 mm × 14 mm × 8 mm(长 × 宽 × 高)
    - 引脚直径:0.8 mm ± 0.05 mm
    - 引脚孔径:1.1 mm ± 0.05 mm
    - 引脚长度:4 mm ± 0.5 mm
    - 芯片间距:15 mm ± 0.5 mm
    - 电气特性:
    - 额定电压:630 V DC
    - 电容值:220 nF ± 5%
    - 绝缘电阻:30 MΩ min. @ 500 V DC
    - 介电强度:845 V DC(引脚到引脚),1260 V DC(引脚到外壳)
    - 最大自热:7 °C
    - 介电损耗因子:
    - 1 kHz:0.1% max.
    - 10 kHz:0.15% max.
    - 100 kHz:0.68% max.
    - 存储条件:
    - 温度范围:5-35 °C
    - 相对湿度:< 75%

    产品特点和优势


    - 高可靠性:符合RoHS和REACH要求,确保无有害物质。
    - 高耐温性:-40 °C 到 +105 °C 的宽温度范围。
    - 机械强度:通过振动和湿热测试,确保在恶劣环境下仍能正常工作。
    - 高绝缘电阻:30 MΩ min.,确保电路安全。
    - 低介电损耗:介电损耗因子在不同频率下表现优异,保证高效能。

    应用案例和使用建议


    应用场景:适用于工业控制设备、电源管理、通信设备、照明系统等多种场合。
    使用建议:
    1. 正确安装:请严格按照数据手册中的推荐钻孔模式进行安装,以避免应力对引脚造成损害。
    2. 遵守焊锡工艺:确保焊接温度符合EN61760-1:2006标准,以避免破坏电容器。
    3. 避免过载:不要超出额定电压或电流使用,以免导致损坏。
    4. 环境控制:储存时保持适宜的温度和湿度条件,防止产品变质。

    兼容性和支持


    - 兼容性:该产品可与其他标准组件配合使用,适用于广泛的电路板设计。
    - 技术支持:提供详细的数据手册和用户指南,技术支持团队随时提供帮助。如需进一步了解产品变更通知(PCN),请联系销售工程师。

    常见问题与解决方案


    1. 问题:电容器表面出现损坏或划痕。
    - 解决方案:避免使用尖锐工具接触电容器表面,确保在搬运过程中妥善保护。
    2. 问题:产品在存储期间出现故障。
    - 解决方案:确保在规定的时间内使用,遵循正确的存储条件。
    3. 问题:电容器无法正常工作。
    - 解决方案:检查焊接质量和电容值是否符合规范,确保所有连接良好。

    总结和推荐


    总体而言,WCAP-FTBP Film Capacitors MPPP015224J630DCPP45004 以其出色的性能、稳定的电气特性以及可靠的安全标准,在广泛应用中表现出色。适合需要高可靠性的工业应用。强烈推荐用于各种需要高可靠性和稳定性的电子设备。对于任何特殊应用或定制需求,建议直接联系供应商获取更多支持。

890303325010CS参数

参数
电容值 220nF
容差 ±5%
介电材料 聚丙烯
额定电压-DC 630V
ESR-等效串联电阻 42.01mΩ
额定电压-AC -
长*宽*高 18mm*8mm*15mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

890303325010CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890303325010CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890303325010CS 890303325010CS数据手册

890303325010CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
