691317710012

厂牌: WURTH
产品描述: Wurth Elektronik 5.0mm间距12p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691317710012
供应商: 海外现货
标准整包数: 1

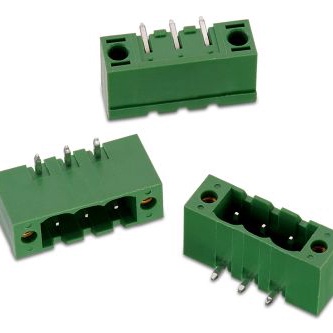

WURTH 接线座- 接头/插头和插口 691317710012

691317710012概述

    WR-TBL Series 3177 PCB Header – THT 技术手册

    1. 产品简介


    WR-TBL系列3177是一款针对通用电子设备设计的PCB接头。 这款接头采用5.00mm间距,具有封闭水平电缆入口,并配有凸缘。适用于需要高可靠性连接的应用场景,例如消费电子产品、工业控制设备等。其特点是易于安装且具有良好的电气性能。

    2. 技术参数


    - 尺寸:
    - 针数:12
    - 针到针(中心)间距(Pl):55 mm
    - 总长度(L):70 mm
    - 顶端直径(q):1.0 mm
    - 宽度(W):12 ± 0.30 mm
    - 高度(H):8.5 ± 0.30 mm
    - 凸缘螺母:M2.5
    - 材料属性:
    - 绝缘体材料:PA66
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:绿色
    - 针材料:黄铜
    - 针电镀:镍上镀锡
    - 电气特性:
    - 认证:RoHS、REACH、VDE、cULus
    - 额定电流(IR):20 A
    - 工作电压:300 V (AC)
    - 耐受电压:1600~2500 V (AC)
    - 接触电阻(R):最大20 mΩ
    - 操作温度范围:-40°C 至 +105°C
    - 包装规格:
    - 纸箱尺寸:203 mm x 127 mm x 67 mm
    - 每箱数量:1200个
    - 外包装单位:纸箱

    3. 产品特点和优势


    - 紧凑设计:体积小巧,便于安装。
    - 高可靠性:通过多项认证,如RoHS、REACH、VDE、cULus等。
    - 宽温范围:操作温度范围广,适合各种环境条件。
    - 高电流承载能力:额定电流高达20A,适用于大功率设备。
    - 良好的耐久性:使用高品质材料,保证长期稳定运行。

    4. 应用案例和使用建议


    应用场景:
    - 消费电子:例如电视机、游戏机等。
    - 工业控制:自动化设备中的信号传输。
    - 通信设备:路由器、交换机等网络设备。
    使用建议:
    - 在焊接过程中,确保焊点均匀分布,避免局部过热。
    - 在清洗过程中,不要使用刷子,以免造成部件损伤。
    - 在高温环境下使用时,注意监测温度,防止温度超过最大值。

    5. 兼容性和支持


    - 兼容性:建议与Würth Elektronik eiSos GmbH & Co. KG的其他组件一起使用以确保最佳性能。
    - 支持:制造商提供详细的技术文档和支持服务,包括在线资源和客户支持热线。

    6. 常见问题与解决方案


    - 问题1:接头接触不良
    - 解决办法:检查焊接质量和焊接温度,确保焊点良好。
    - 问题2:温度过高导致损坏
    - 解决办法:检查散热设计,确保温度不超过最大值。
    - 问题3:信号干扰
    - 解决办法:增加屏蔽措施,减少外部干扰。

    7. 总结和推荐


    综合评估:
    - 优点:高性能、高可靠性和宽温度范围,使其成为多种应用的理想选择。
    - 缺点:主要用于通用电子设备,不适合安全关键型应用。
    推荐:强烈推荐用于一般消费电子和工业设备,因其具有良好的性能和可靠性。对于安全关键型应用,请事先咨询制造商并进行充分测试。

691317710012参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691317710012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691317710012数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691317710012 691317710012数据手册

691317710012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 5.4087 ¥ 46.1362
50+ $ 5.0457 ¥ 43.0398
100+ $ 4.5496 ¥ 38.8081
400+ $ 3.5695 ¥ 30.4478
库存: 50
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 461.36
